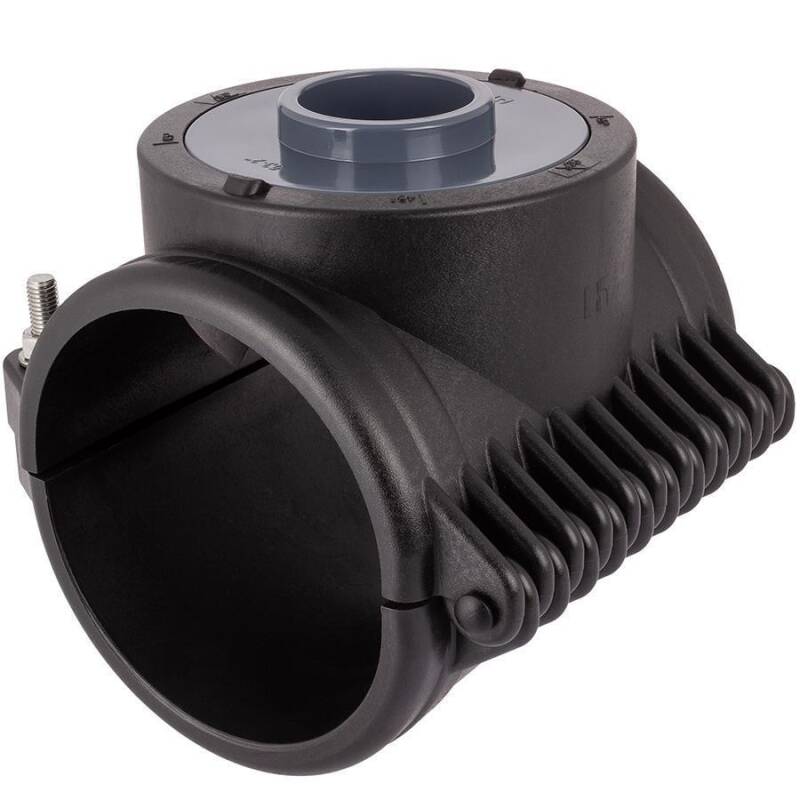

Collare di presa in PP con manicotto

Codice articolo: PB0200
Auswahl Steuerzone / Lieferland
a partire da
17,28 €
compr. 19% IVA , più Spedizione
  • disponibilità immediata
Visualizza descrizione articolo in PDF
Come misurare un raccordo filettato
  • disponibilità immediata
Varianti

Cod. Art.
Versione
A
B
C
D
E
Prezzo
Quantità
PB0200.160.020
160 x 20mm
160
225
224
20
16
91,43 €*
pz.:
PB0200.160.025
160 x 25mm
160
225
224
25
19
91,43 €*
pz.:
PB0200.160.032
160 x 32mm
160
225
224
32
22
91,43 €*
pz.:
PB0200.160.040
160 x 40mm
160
225
224
40
26
91,43 €*
pz.:
PB0200.160.050
160 x 50mm
160
225
224
50
31
91,43 €*
pz.:
PB0200.160.063
160 x 63mm
160
225
231
63
38
91,43 €*
pz.:
PB0200.160.075
160 x 75mm
160
225
237
75
44
91,43 €*
pz.:
PB0200.160.090
160 x 90mm
160
225
244
90
51
91,43 €*
pz.:
PB0200.160.110
160 x 110mm
160
225
279
110
61
91,43 €*
pz.:
PB0200.160.125
160 x 125mm
160
225
285
125
69
97,18 €*
pz.:
PB0200.200.020
200 x 20mm
200
227
258
20
16
122,61 €*
pz.:
PB0200.200.025
200 x 25mm
200
227
258
25
19
122,61 €*
pz.:
PB0200.200.032
200 x 32mm
200
227
258
32
22
122,61 €*
pz.:
PB0200.200.040
200 x 40mm
200
227
258
40
26
122,61 €*
pz.:
PB0200.200.050
200 x 50mm
200
227
258
50
31
122,61 €*
pz.:
PB0200.200.063
200 x 63mm
200
227
265
63
38
122,61 €*
pz.:
PB0200.200.075
200 x 75mm
200
227
271
75
44
122,61 €*
pz.:
PB0200.200.090
200 x 90mm
200
227
278
90
51
122,61 €*
pz.:
PB0200.200.110
200 x 110mm
200
227
313
110
61
122,61 €*
pz.:
PB0200.200.125
200 x 125mm
200
227
319
125
69
128,35 €*
pz.:
PB0200.815.000
Blinddeckel
160/200
---
---
---
---
17,28 €*
pz.:

compr. 19% IVA , più Spedizione

Tutte le dimensioni sono espresse in millimetri, tutti i pesi sono espressi in grammi.
Le immagini sono fornite al solo scopo illustrativo, non costituiscono elemento contrattuale e si riferiscono ad una sola variante/dimensione. Le immagini, i dati tecnici, le dimensioni e i disegni non sono vincolanti. Ci riserviamo il diritto di apportare modifiche in qualsiasi momento senza preavviso. Le dimensioni sono definite e mostrate piú chiaramente nella descrizione dell'articolo. Altre dimensioni fungono solo da supporto e migliore chiarificazione.

Descrizione

PP Anbohrschelle mit PVC-U Klebemuffe

Anbohrschelle:
PP Polypropylen
Anschluss Einlegeteil:
PVC-U Klebemuffe
Temperatur:
bis 45°C konstant, kurzzeitig 60°C bei 20°C Medium Wasser
Arbeitsdruck (PN):
max. PN 6 bar bei 20°C Medium Wasser
Dichtung:
EPDM 70sh
Farbe:
Schwarz, PVC-U Einlegeteil Farbe Grau
Einsatzbereich:
Pikto

orange dot Technische Details

Technische Details Anbohrschelle mit Klebemuffe

Aufbau einer Anbohrschelle mit PVC-U Klebemuffe


 Nummer  Bezeichnung  Material
 1  Einlegemuffe  PVC-U
 2  Montagemarkierung  ---
 3  Dichtung  EPDM
 4  Anbohrschellenschale  GRPP
 5  Achse  PA mit Glasfaser
 6  Schraubensatz  Edelstahl V2A
 7  verstärkte Befestigungslasche  ---
 8  Ausrichtungsmarkierung  ---

orange dot Installation PP Anbohrschelle mit PVC-U Klebemuffe

Installationsvideo


Anbohrschelle mit PVC Klebemuffe Installation

1. Setzen Sie die Dichtung in die Aussparung ein und achten Sie dabei auf den korrekten Sitz,
2. Beachten Sie die Übereinstimmung der Montagemarkierungen.
3. Setzen Sie nun die Klebemuffe mit Dichtung ein und beachten die Aussparungen in der Anbohrschellenaussparung.
4. Drücken Sie nun von unten die Klebemuffe mit angepasster Dichtung in die Öffnung der Anbohrschelle vollständig ein.

DOWNLOAD RoHS Konformitätserklärung - Hidroten
DOWNLOAD WRAS Zertifikat (Trinkwasser)
DOWNLOAD Kleben von PVC-U Rohren und -Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD abdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings
