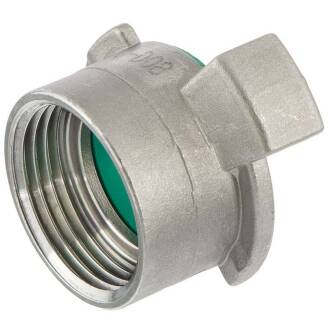

Edelstahl Schnellkupplung GEKA ähnl. Innengewinde

Artikelnummer: GKE005
Auswahl Steuerzone / Lieferland
Preis auf Anfrage
  • Sofort verfügbar
array(9) { ["tabellen_ansicht"]=> string(1) "1" ["bild_abmessungen"]=> string(39) "/bilder/abmessungen/xxxxx_Zeichnung.jpg" ["dimension_0010_variante"]=> string(0) "" ["anbieterkennzeichnung_htc"]=> string(1) "1" ["dimension_0550_nw"]=> string(0) "" ["dimension_0400_l"]=> string(0) "" ["dimension_0720_t"]=> string(0) "" ["dimension_0288_g"]=> string(8) "" ["gpsr_manufacturer_name"]=> string(10) "YUHUAN ZTN" }
Datenblatt als PDF
Gewindekennung Zoll
  • Sofort verfügbar
   Varianten

Artikel-Nr.
Variante
G
L
NW
t
Preis
Menge
GKE005.000.020
1/2"
1/2" (20,96mm)
22
14
10
11,35 €*
Stk.:
GKE005.000.025
3/4"
3/4" (26,44mm)
22
20
11
11,89 €*
Stk.:
GKE005.000.032
1"
1" (33,25mm)
22
24
11
12,01 €*
Stk.:
GKE005.000.040
1 1/4"
1 1/4" (41,91mm)
26
24
11
15,35 €*
Stk.:
GKE005.000.050
1 1/2"
1 1/2" (47,81mm)
27,5
24
13
17,56 €*
Stk.:

inkl. 19% USt. , zzgl. Versand

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

   Beschreibung

Edelstahl Schnellkupplung Klauenkupplung GEKA ähnl. AISI 316 mit Innengewinde

Anschluss:
Schnellkupplung GEKA ähnl.x Innengewinde
Gewinde:
BSP Rohrgewinde ISO 228-1, nicht selbstdichtend, Abdichtung mit Teflonband o.ä.
Version 1 1/4" und 1 1/2" mit Flachdichtung aus PTFE (Teflon)
Temperatur:
ca. -30°C bis +100°C
Arbeitsdruck (PN):
max. 12 bar (30 bar Berstdruck)
Material:
Edelstal V4A AISI 316
Dichtung:
FPM (Viton)

Hinweis: Durch die höherwertigere Dichtung aus FPM (Viton) und den höheren Druckanforderungen ist zum Dichtungsverschluss der Bajonettverschluss etwas mehr Handkraft von Nöten im Vergleich zu herkömmlichen GEKA ähnlichen Schnellkupplungen aus Messing mit NBR Dichtung.

  • Das Schlauchinnenmaß wird in mm angegeben. Die Bezeichnung 1/2" Schlauch oder auch 3/4" Schlauch bezieht sich auf die umgangssprachlich verwendeten, veralteten Maßgaben für Schlauch und ist nicht identisch mit den Zoll-Maßangaben für Fittings.
  • Kombinierbar mit Kupplungen der Firma Geka®
  • rostfreier V4A-Stahl (AISI 316)
  • einheitlicher Knaggenabstand von 40mm
  • hoher Durchfluss - da außenliegender Klauenkupplung-Verschluss (Bajonettverschluss)

Edelstahl (nach EN 10020) ist eine Bezeichnung für legierte oder unlegierte Stähle mit besonderem Reinheitsgrad. Stähle, deren Schwefel- und Phosphorgehalt (sogenannte Eisenbegleiter) 0,025% nicht überschreitet.
Die Legierung 316 ist eine Standard Stahlsorte mit Molybdän. Das Molybdän verleiht der Legierung 316 eine bessere Korrosionsbeständigkeit als 304, insbesondere eine höhere Beständigkeit gegen Lochfraß und Spaltkorrosion in chloridhaltigen Medien. Die austenitische Struktur verleiht dieser Legierung einen hohen Grad an Zähigkeit, selbst bei Tiefsttemperaturen, hohe Kriechfestigkeit, Zeitstandfestigkeit und Zugefestigkeit bei erhöhten Temperaturen. Die Legierung ist umgangssprachlich bekannt als V4A Edelstahl.

Edelstahl AISI 316 | Werkstoff 1.4401 (X5CrNiMo17-12-2) (V4A) Anwendung: Laut DVGW-Arbeitsblatt W541 (Grundlage für die Anforderung an Rohre aus nichtrostenden Stählen für die Trinkwasser-Hausinstallation) wird der Stahlwerkstoff 1.4401 am häufigsten eingesetzt.
Einsetzbar in vielfältigen Anwendungen in Chemie-, Petrochemie- und Erdgasindustrie, Lebensmittelindustrie, korrosive Umgebungen und extremen Temperaturen ... Fluidtechnik, Kessel, Kondensatoren, Wäretauscher, Reaktoren ...

DOWNLOADRoHS Bestätigung HTC
DOWNLOAD chemische Beständigkeit von Kunststoffen DE
