Schlauchkupplung mit dem Kamlock Kupplung...

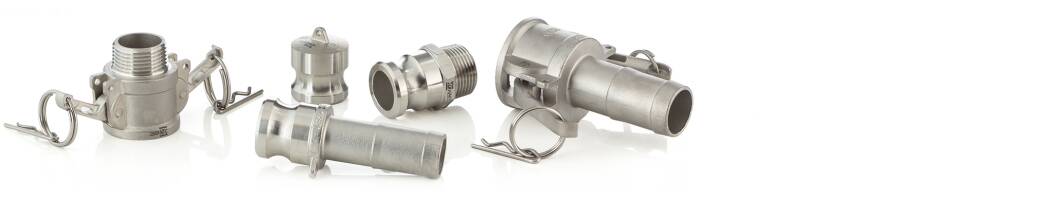

Edelstahl V4A Kamlock Kupplung Hebelarmkupplung

Schlauchkupplung mit dem Kamlock Kupplung System

Die Kamlock Kupplung ist das meist genutzte Kupplungssystem. Das Schließsystem der beliebten Kamlock Schlauchkupplungen ist sehr einfach und funktionieren schnell über einen Hebelarm. Sie brauchen für Ihre Schnellkupplung lediglich ein Kamlock Vaterteil und ein Mutterteil der gleichen Innendurchmesser-Größe.
Dieses Maß ist bei den technischen Zeichnungen an den Produkten unter B gekennzeichnet. Anschlüsse der Schnellkupplung mit einem Innen- oder Außengewinde verfügen über das europäische BSP G Rohrgewinde. Somit sind sie kompatibel mit allen Fittings mit dem Gewinde BSP G.
Camlock-Kupplungen haben Ihren Ursprung im Militär der USA. Deshalb basiert die Norm der Edelstahl Camlock Kupplungen auf der Norm des amerikanischen Militärs und alle Kamlock Schnellkupplungen sind nach MIL-C-27487 genormt. Kamlock Kupplungen Edelstahl können in den unterschiedlichen Bereichen wie Industrie, Privat oder Landwirtschaft verwendet werden.
Gewinde:
BSP
Rohrgewinde

Das Whitworth-Gewinde, auch als Zoll-Gewinde bezeichnet wird heute als British Standard Thread (BSP) auf dem europäischem Festland angewendet.

Sir Joseph Whitworth führte es 1841 als ersten genormtes Gewinde in der Welt ein.

G,
nicht selbstdichtend

Ein nicht selbstdichtendes Gewinde besteht meist durch ein paralleles Innengewinde und ein konisches Aussengewinde. Man benötigt Teflonband oder Dichtfaden für Kunststoff bzw. Teflonband, Dichtfaden oder Hanf für Metallgewinde zum Abdichten.

, Abdichtung mit Teflonband o.ä.
Temperatur:
max. 80°C
Arbeitsdruck (
PN
Pressure Nominal, englisch für Nenndruck, der Druck (in bar), für den genormte Rohrleitungsteile ausgelegt sind
):
max. Betriebsdruck 1/2" - 1": 8 bar bei 20°C | 1 1/4" - 2": 6 bar
Material:
Edelstahl V4A
Dichtung:
NBR
Farbe:
Grau Edelstahl
  1. Stecker (Vaterteil) Edelstahl V4A
  2. Kupplung (Mutterteil) Edelstahl V4A
  3. Bolzen Stahl verzinkt
  4. Flachdichtung
    NBR
  5. Hebel V2A Edelstahl
  6. Ring Stahl, eloxiert
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind

Kamlock Kupplungen aus V4A Edelstahl (AISI 316)

Edelstahl (nach EN 10020) ist eine Bezeichnung für legierte oder unlegierte Stähle mit besonderem Reinheitsgrad, deren Schwefel- und Phosphorgehalt (sogenannte Eisenbegleiter) 0,025% nicht überschreitet.
Die Legierung 316 ist eine Standard Stahlsorte mit Molybdän. Das Molybdän verleiht der Legierung 316 eine bessere Korrosionsbeständigkeit als 304, insbesondere eine höhere Beständigkeit gegen Lochfraß und Spaltkorrosion in chloridhaltigen Medien. Die austenitische Struktur verleiht dieser Legierung einen hohen Grad an Zähigkeit, selbst bei Tiefsttemperaturen, hohe Kriechfestigkeit, Zeitstandfestigkeit und Zugefestigkeit bei erhöhten Temperaturen. Die Legierung ist umgangssprachlich bekannt als V4A Edelstahl.

Edelstahl AISI 316
| Werkstoff 1.4401 (X5CrNiMo17-12-2) (V4A)
Anwendung: Laut DVGW-Arbeitsblatt W541 (Grundlage für die Anforderung an Rohre aus nichtrostenden Stählen für die Trinkwasser-Hausinstallation) wird der Stahlwerkstoff 1.4401 am häufigsten eingesetzt. Einsetzbar in vielfältigen Anwendungen in Chemie-, Petrochemie- und Erdgasindustrie, Lebensmittelindustrie, korrosive Umgebungen und extremen Temperaturen, Fluidtechnik, Kessel, Kondensatoren, Wäretauscher und Reaktoren.

Kamlock Schnellkupplungen bei PVC-Welt

In unserem Online-Shop finden Sie Kamlock Kupplungen von Typ A bis Typ F jeweils mit Innengewinde, Außengewinde oder Schlauchtülle aus V4A Edelstahl. Auch den Typ DC mit Endkappe und Typ DP mit Endkappe und Blindkupplung finden Sie günstig in unserem Sortiment. Außerdem bieten wir passendes Zubehör zu den Armaturen an, wie die eine Kamlock Dichtung und einen Ersatzhebel.Jedes unserer Produkte können Sie in vielen verschiedenen Größen und Durchmessern kaufen.

Finden Sie in unserem Shop außerdem die Storz Kupplung sowie weitere Edelstahl Armaturen. Noch mehr Produkte aus Metall können Sie in der Kategorie Metall Fittings & Armaturen finden.
