Edelstahl V4A T-Stück reduziert 3fach Innengewinde

Artikelnummer: EF-507

Artikel-Nr. Variante Preis Menge
EF0507.012.009 1/4" x 1/8" 1,70 €*
EF0507.016.009 3/8" x 1/8" 1,55 €*
EF0507.016.012 3/8" x 1/4" 1,82 €*
EF0507.020.012 1/2" x 1/4" 1,95 €*
EF0507.020.016 1/2" x 3/8" 2,26 €*
EF0507.025.016 3/4" x 3/8" 2,52 €*
EF0507.025.020 3/4" x 1/2" 2,94 €*
EF0507.032.020 1" x 1/2" 4,11 €*
EF0507.032.025 1" x 3/4" 4,26 €*
EF0507.040.020 1 1/4" x 1/2" 5,15 €*
EF0507.040.025 1 1/4" x 3/4" 5,94 €*
EF0507.040.032 1 1/4" x 1" 6,28 €*
EF0507.050.020 1 1/2" x 1/2" 6,88 €*
EF0507.050.025 1 1/2" x 3/4" 7,29 €*
EF0507.050.032 1 1/2" x 1" 8,33 €*
EF0507.050.040 1 1/2" x 1 1/4" 9,54 €*
EF0507.063.025 2" x 3/4" 10,47 €*
EF0507.063.032 2" x 1" 11,16 €*
EF0507.063.040 2" x 1 1/4" 13,38 €*
EF0507.063.050 2" x 1 1/2" 14,27 €*

inkl. 19% USt., zzgl. Versand

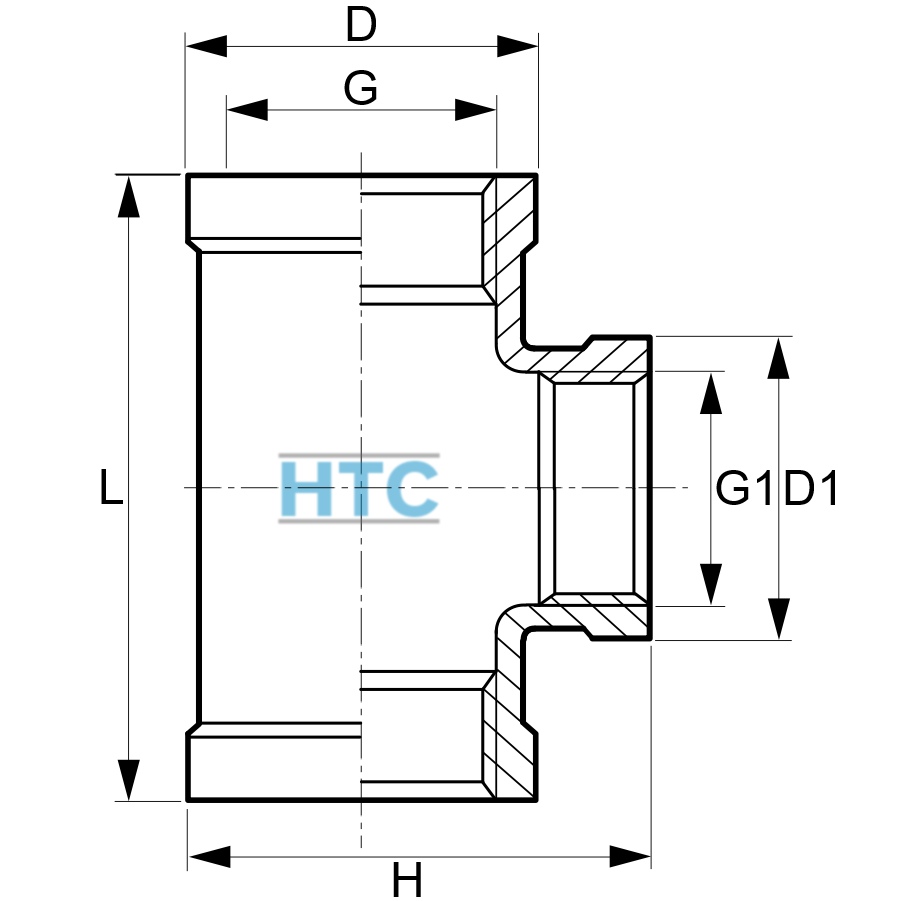

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm.
Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Wir behalten uns jederzeit Änderung ohne Ankündigung vor.
Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

Beschreibung

T-Stück reduziert 3fach Innengewinde, Edelstahl Fitting, Qualität AISI 316, V4A

Anschluss:
3fach Innengewinde
Gewinde:
BSP
Rohrgewinde

Das Whitworth-Gewinde, auch als Zoll-Gewinde bezeichnet wird heute als British Standard Thread (BSP) auf dem europäischem Festland angewendet.

Sir Joseph Whitworth führte es 1841 als ersten genormtes Gewinde in der Welt ein.

ISO 7-1/EN 10226-1 Innengewinde parallel (Rp),
nicht selbstdichtend

Ein nicht selbstdichtendes Gewinde besteht meist durch ein paralleles Innengewinde und ein konisches Aussengewinde. Man benötigt Teflonband oder Dichtfaden für Kunststoff bzw. Teflonband, Dichtfaden oder Hanf für Metallgewinde zum Abdichten.

, Abdichtung mit Hanf, Dichtpaste o.ä.
Temperatur:
-20°C bis 200°C
Arbeitsdruck (
PN
Pressure Nominal, englisch für Nenndruck, der Druck (in bar), für den genormte Rohrleitungsteile ausgelegt sind
):
20 bar | -20°C bis 40°C
16,5 bar | 100°C
15 bar | 150°C
13,5 bar | 200°C
Material:
Edelstahl AISI 316 | Werkstoff 1.440 | X5CrNiMo 17-12-2 | V4A
DIN:
Dimensionen konform ISO 4144, Anschlussgewinde nach ISO 7/1 (DIN 2999 / BS 21)
Farbe:
Grau Edelstahl

Druck_Temperatur

Die Eckdaten

  • Arbeitstemperatur -20°C bis 200°C
  • Arbeitsdruck PN 20 bar (300 psi)
  • Vermaßung gemäß ISO 4144
  • Whitworth
    Das Whitworth-Gewinde, auch als Zoll-Gewinde bezeichnet, wird auf dem europäischen Festland als British Standard Thread (BSP) bezeichnet.
    Gewinde, CNC gefräßt gemäß Norm ISO 7/1 (DIN 2999 / BS21)
  • Fertigungsstandard UNE EN 10213-4, Toleranz DIN 1.4408
Edelstahl (nach EN 10020) ist eine Bezeichnung für legierte oder unlegierte Stähle mit besonderem Reinheitsgrad. Stähle, deren Schwefel- und Phosphorgehalt (sogenannte Eisenbegleiter) 0,025% nicht überschreitet.
Die Legierung 316 ist eine Standard Stahlsorte mit Molybdän. Das Molybdän verleiht der Legierung 316 eine bessere Korrosionsbeständigkeit als 304, insbesondere eine höhere Beständigkeit gegen Lochfraß und Spaltkorrosion in chloridhaltigen Medien. Die austenitische Struktur verleiht dieser Legierung einen hohen Grad an Zähigkeit, selbst bei Tiefsttemperaturen, hohe Kriechfestigkeit, Zeitstandfestigkeit und Zugefestigkeit bei erhöhten Temperaturen. Die Legierung ist umgangssprachlich bekannt als V4A Edelstahl.

Edelstahl AISI 316 | Werkstoff 1.4401 (X5CrNiMo17-12-2) (V4A) Anwendung: Laut DVGW-Arbeitsblatt W541 (Grundlage für die Anforderung an Rohre aus nichtrostenden Stählen für die Trinkwasser-Hausinstallation) wird der Stahlwerkstoff 1.4401 am häufigsten eingesetzt.
Einsetzbar in vielfältigen Anwendungen in Chemie-, Petrochemie- und Erdgasindustrie, Lebensmittelindustrie, korrosive Umgebungen und extremen Temperaturen ... Fluidtechnik, Kessel, Kondensatoren, Wäretauscher, Reaktoren ...

DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind

Edelstahl V4A T-Stück reduziert 3fach Innengewinde

Bestellen Sie Edelstahl T-Stücke zum Top-Preis in unserem Shop PVC-Welt.de von HT CONNECT GmbH & Co. KG.
Mit einem reduziertem T-Stück aus Edelstahl V4A mit 3fachem Innengewinde ist ein Abgang auf eine reduzierten Rohrleitung möglich.. In unserem Profi-Shop PVC-Welt.de finden Sie eine riesige Auswahl an T-Stücken reduziert aus Edelstahl V4A AISI 316 Qualität.
Das gängige Gewindemaß in der Sanitärbranche ist das Zoll. Zur besseren Verdeutlichung ist in unserem Webshop jedes Zollmaß auch in Klammer in Millimeter hinterlegt. 1 Zoll entspricht ca. 33,25mm und wer Zoll bisher nur bei Monitoren oder Fernsehgrößen kannt, wird etwas verwirrt sein, deshalb beachten Sie auch hierzu unser Informationsdownload als .pdf "das Kreuz mit dem Zoll, oder warum 1" keine 25,4mm sind"
Bei T-Stück reduziert aus Edelstahl V4A, AISI 316 Qualität ist das Innengewinde parallel/zylindrisch gefertigt und es wird der Zollangabe ein "Rp" vorausgestellt. Alle Artikel Abmessungen sind in unserem Webshop hinterlegt und bequem über die einmalige Tabellenstruktur einsehbar.
Die Abdichtung von Gewindeverbindungen aus Metall kann mit Teflonband, Teflonfaden, aber auch im Gegensatz zu Kunststofffittings mit Hanf o.ä. quellenden Dichtmaterialien durchgeführt werden.
