Filtro raccogli impuritá in PVC-U con manicotti

Codice articolo: AK0983
a partire da
15,71 €
compr. 19% IVA , più Spedizione
  • disponibilità immediata
  • disponibilità immediata

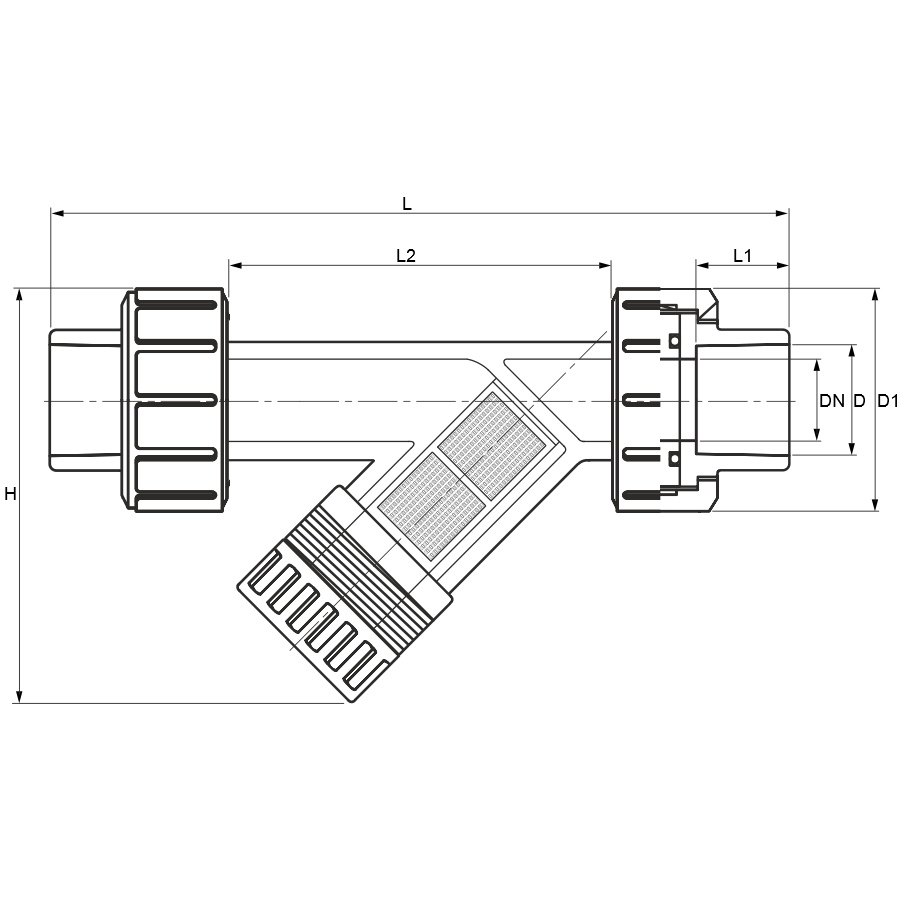

Varianti

Cod. Art.
Versione
D
D1
DN
filtro
H
L
L1
L2
Prezzo
Quantità
AK0983.000.020
20mm
20
43
15
ca. 2,0 x 0,5
84
150,5
16,5
86
15,71 €*
pz.:
AK0983.000.025
25mm
25
52
18,5
ca. 2,0 x 0,5
101
166,5
20
97
19,74 €*
pz.:
AK0983.000.032
32mm
32
58
26
ca. 1,0 x 0,5
119
191
24
112
24,98 €*
pz.:
AK0983.000.040
40mm
40
72
32
ca. 1,0 x 0,5
132
209
27
122
34,18 €*
AK0983.000.050
50mm
50
83
39
ca. 2,0 x 0,5
163
261
33
155
43,90 €*
pz.:
AK0983.000.063
63mm
63
101
47,5
ca. 3,0 x 0,5
195
307
38
183
60,90 €*
pz.:
AK0983.000.075
75mm
75
131
55
ca. 2,0 x 2,0
243
374
40
235
134,85 €*
pz.:
AK0983.000.090
90mm
90
148
69
ca. 2,0 x 2,0
273
435
52
275
168,92 €*
pz.:
AK0983.000.110
110mm
110
168
80
ca. 2,0 x 2,0
305
465
56
297
362,50 €*
pz.:

compr. 19% IVA , più Spedizione

Tutte le dimensioni sono espresse in millimetri, tutti i pesi sono espressi in grammi.
Le immagini sono fornite al solo scopo illustrativo, non costituiscono elemento contrattuale e si riferiscono ad una sola variante/dimensione. Le immagini, i dati tecnici, le dimensioni e i disegni non sono vincolanti. Ci riserviamo il diritto di apportare modifiche in qualsiasi momento senza preavviso. Le dimensioni sono definite e mostrate piú chiaramente nella descrizione dell'articolo. Altre dimensioni fungono solo da supporto e migliore chiarificazione.

Descrizione

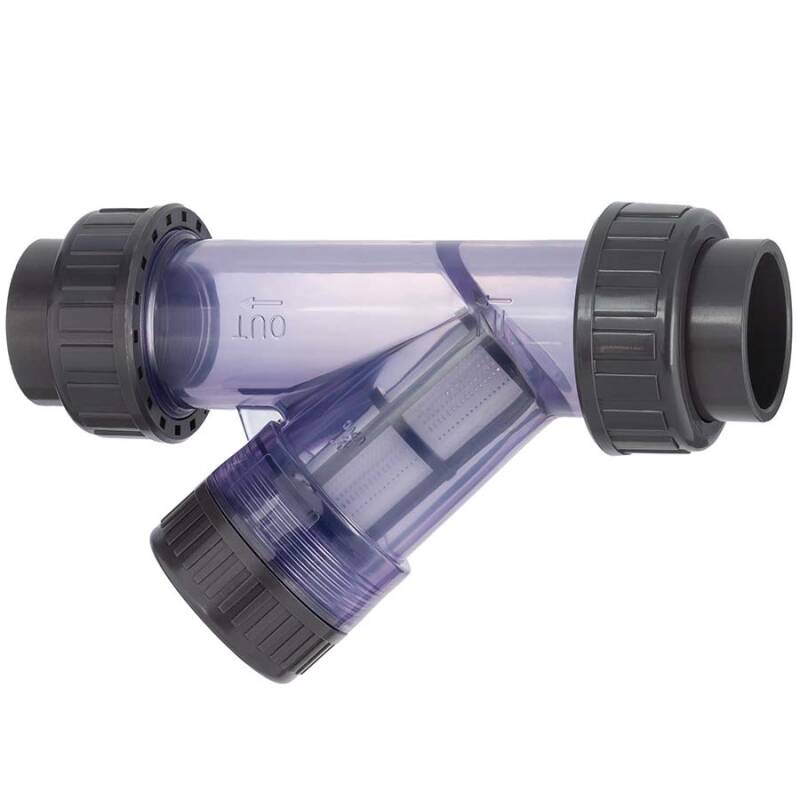

PVC-U Y-Schmutzfänger Y-Strainer 2fach Verschraubung Klebemuffe

Der Y-Schmutzfänger ermöglicht eine Filtration des durchlaufenden Mediums für ein breites Anwendungsspektrum. Der Körper des Y-Schmutzfängers ist aus transparentem PVC-U und ermöglicht so eine ständige Kontrolle des Verschmutzungsgrades des Filterelementes ohne Demontage.

Anschluss:
2fach 2/3 Verschraubung Klebemuffe
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
20mm - 63mm max. 10 bar bei 20°C, ab 75mm max. 6 bar bei 20°C
Material:
PVC-U
O-Ring:
EPDM
Farbe:
Grau, Körper transparent
Filterelement:
PP Polypropylen
Farbe:
Körper transparent, Überwurfmuttern, Anschlussmuffe Grau
Installation:
horizontal oder vertikal - Durchflussrichtung beachten!
Einsatzbereich:
Pikto
Qualität Legende:
HTC-Indrustrie Qualitätslogo
Industriequalität: Druckleitungen für hochwertige Bewässerungssysteme, Marine, Chemie- und Textilindustrie.
Wichtig: Die Durchflussöffnung entspricht durch die Ovalität ungefähr dem Maß DN. Durch die gegebene Lochgröße des Filters sowie des Verschmutzungsgrades wird/kann die Durchflussmenge beeinflußt werden.
Filter: Das angegebene Maß gibt die ungefähre Lochweite an. Je nach Größe des Filters variieret die Lochgröße bzw. geht schräg durch das Material, um so die Stabilität des Filters zu gewährleisten. Ab Version 32mm steigt die Lochzahl signifikant an.
Schmutzfänger Filterelement

Die Filtriereinheit

Der komplette Auffangkorb kann zum Reinigen oder zum Entleeren herausgeschraubt werden. Zwecks einer grünlichen Reinigung ist das Filterelement aus der Führung herausnehmbar.

Universell einsetzbar:

  • Wasser- und Abwasserbehandlung
  • chemische Verarbeitung
  • Schwimmbäder und Wasserparks
  • Aquakultur und Aquarium
  • Pharmazeutische Industrie
  • Zellstoff- und Papierindustrie
  • marine und korrosive Umgebung - keine Metallteile verbaut
  • Anbindung mittels 2/3 Verschraubung mit Klebemuffe - auch bei Modell 75, 90 und 110mm
  • Verschraubung - komplette Armatur radial ausbaubar
  • robuster Rundkörber aus Polypropylen als Filterkorb - stabil und standfest
  • Reinigung mit weicher Bürste oder per Pressluft möglicht

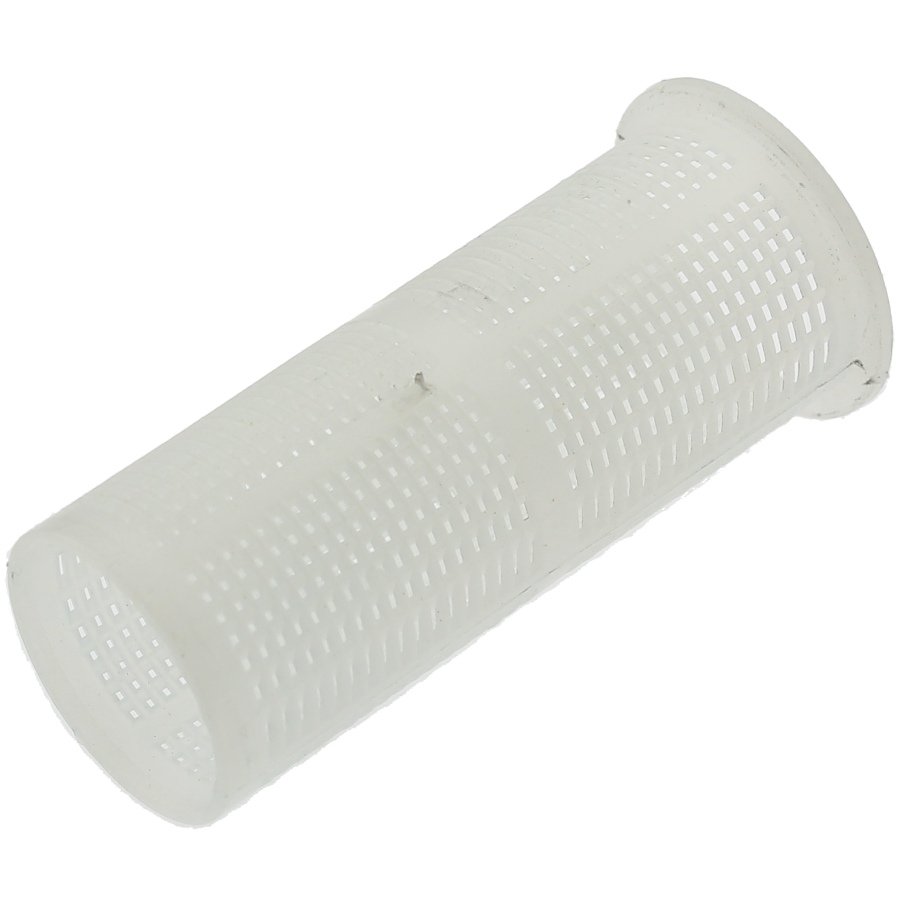

Schmutzfänger Filterkorb

Der Filterkorb

Der Filterkorb besteht aus einem robusten Rundkörper aus Polypropylen, welcher leicht zu reinigen ist oder ausblasbar mit Pressluft.
PVC Y Schmutzfaenger
1
Anschlussmuffe
PVC-U Grau
2
O-Ring
EPDM
3
Überwurfmutter
PVC-U Grau
4
Filterelement
PP Weiss
5
Filterelement Halter Verschraubung
PVC-U Grau
6
Körper
PVC-U transparent
7
O-Ring Filterelement Verschraubung
EPDM
8
Verschraubung Filterelement
PVC-U Grau

Ersatzteile für Schmutzfänger Typ AK0983

Filterkorb

Ersatzfilterkorb
DOWNLOAD RoHS Konformitätserklärung - HTC

DOWNLOAD PVC-U technische Charakteristik
DOWNLOAD Kleben von PVC-U Rohren und -Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD abdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings

PVC-U Schmutzfänger transparent von 20mm bis 110mm - alle Varianten mit 2/3 Überwurfmuttern und auswaschbarem Sieb

Die Leistungsfähigkeit eines Produktes erkennt man manchmal erst auf den zweiten Blick. Der von uns vertriebene Schmutzfänger transparent hat ein Filterelement aus einem weißen Rundkörper aus Polypropylen. Dieses robuste Filterelement kann z.B. unter einem Wasserstrahl gereinigt werden. Ebenso ist das Filterelement austauschbar - wir bieten Ihnen der Filterelement als Ersatzteil zu einem gewohnt günsten Preis

Der Schmutzfänger besteht aus transparentem PVC-U und ist für Kaltwasserleitungen bis max. 45°C zu verwenden. Die Anbindung erfolgt über Klebemuffen, welche bei allen Varianten von 20mm bis 110mm als 2/3 Kupplung ausgelegt ist. So kann die Armatur bei jeder Größe aus der Leitung zu Revisionszwecken entnommen werden.

Der Auffangkorb, die Filtriereinheit kann komplett abgeschraubt werden, ohne dass der Schmutzfänger demontiert werden muss. Alle Teile des transparenten Schmutzfängers sind aus Kunststoff und somit rostfrei. Die Transparenz des Schmutzfängers ermöglicht die einfache Überprüfung des Füllstandes des Auffangkorbes und ebenso die Durchflusskontrolle der durchfließenden Flüssigkeit.

Das beste Ergebnis erzielen Sie, wenn der transparente Schmutzfänger waagrecht mit nach untem gerichtetem Auffangkorb verbaut wird. Die Fremdkörber, Flusen o.ä. können sich so im Filtrierelement sammeln.

PVC Schmutzfänger transparent für Abwasserneutralisation, Apparate- und Anlagenbau, Autowaschanlagen, chemische Industrie, Fischindustrie, Foto- und Filmindustrie, Galvanotechnik, Gewächshäuser, Schwimmbadbau, Kläranlagen, pharmazeutische Industrie, Trinkwasser, Wasseraufbereitung, Schiffsbau u.v.m.
