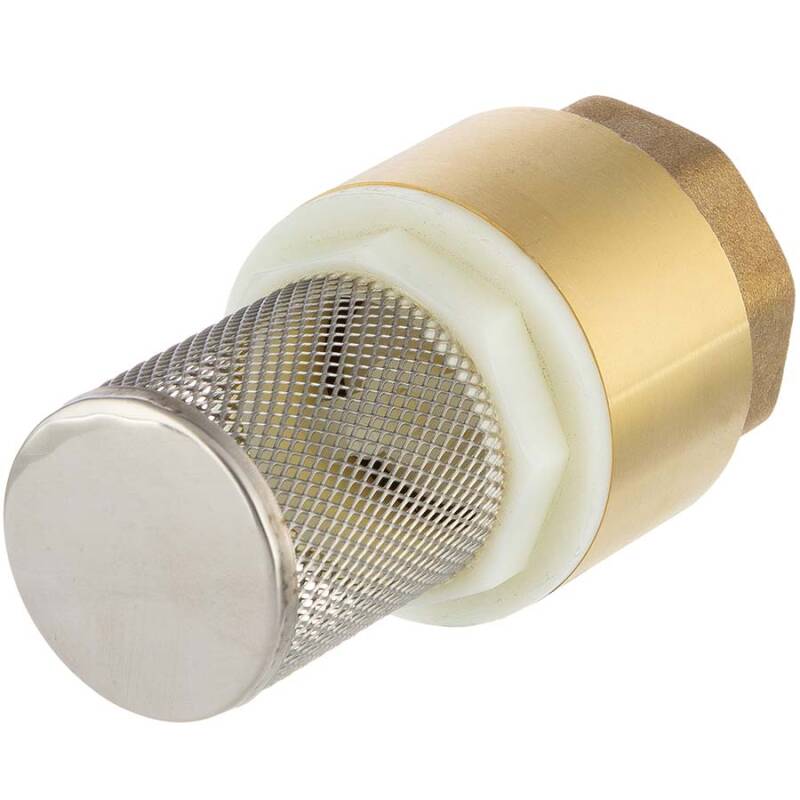

Fußventil mit Edelstahlsaugkorb Kunststoffverschluss Innengewinde
2,94 €

inkl. 19% USt., zzgl. Versand

Artikelnummer: MAKU13

Artikel-Nr. Variante Preis Menge
MAKU13.000.020 1/2" 2,94 €*
MAKU13.000.025 3/4" 4,38 €*
MAKU13.000.032 1" 5,38 €*
MAKU13.000.040 1 1/4" 8,40 €*
MAKU13.000.050 1 1/2" 13,99 €*
MAKU13.000.063 2" 18,42 €*

inkl. 19% USt., zzgl. Versand

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

Beschreibung

Messing Fußventil mit Edelstahlsaugkorb, Innengewinde

Die Kombination aus Rückschlagventil und einem Filterkorb ist ideal bei Ansaugung aus einem Behälter, Grundwasser oder Fließgewässer. Beim Betrieb sorgt der Filterkorb für eine grobe Vorfiltrierung von Schnmutzpartikeln, beim Abschalten der Pumpe sorgt das Rückschlagventil für den Verbleib die Flüssigkeit in der Steigleitung.
Anschluss:
Innengewinde DIN 259
Gewinde:
BSP
Rohrgewinde

Das Whitworth-Gewinde, auch als Zoll-Gewinde bezeichnet wird heute als British Standard Thread (BSP) auf dem europäischem Festland angewendet.

Sir Joseph Whitworth führte es 1841 als ersten genormtes Gewinde in der Welt ein.

G DIN 2999 & BS21, ISO 228/1 & ISO 7/1,
nicht selbstdichtend

Ein nicht selbstdichtendes Gewinde besteht meist durch ein paralleles Innengewinde und ein konisches Aussengewinde. Man benötigt Teflonband oder Dichtfaden für Kunststoff bzw. Teflonband, Dichtfaden oder Hanf für Metallgewinde zum Abdichten.

, Abdichtung mit Hanf, Dichtpaste o.ä.
Einsatzgebiet:
geeignet für Kalt- und Warmwasser
Temperatur:
mind. 0°C
Arbeitsdruck (
PN
Pressure Nominal, englisch für Nenndruck, der Druck (in bar), für den genormte Rohrleitungsteile ausgelegt sind
):
60°C max. 16 bar (10 bar ab 1 1/4") | 80°C max. 8 bar
Material:
Messing MS 58 | CW614N (siehe Detailbeschreibung)
Betrieb:
in allen Positionen
Farbe:
Messing
Tipp: Bei Ansaugung sicherstellen, dass der Filterkorb nicht in ein vorhandene Sedimentablagerung am Boden abrutschen kann. Bei starker Verschmutzung durch Verwirblung warten Sie bitte, bis die Schmutzteilchen zu Boden sinken - den Korb immer bodenfern sichern.


Fußventil mit Edelstahlsaugkorb Kunststoffverschluss

Die preisgüstige Variante des Fußventils besitzt den Verschlussträger und Führungsstössel aus dem widerstandsfähigem Kunststoff Nylon.
Messing Fußventil Detail Kunststoff


Edelstahlsaugkorb
Nr.
Teil
Material
1
Körper
Messing
2
Gegenstück
Nylon
3-1
Kern
Nylon
4
Dichtung
NBR

Acrylnitril-Butadien-Kautschuk, kurz auch Nitrilkautschuk, Kurzzeichen NBR (Nitrile Butadiene Rubber) zählt zu den Synthesekautschuken

3-2
Scheibe
Nylon
5
Feder
V2A
6
Filter
V2A
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
