Beschreibung
GARANTIA Regensammler Regendieb
Wartungsarme Fallrohrfilter von GRAF für den Anschluss an die Regentonne, an den IBC Container oder an den oberirdischen Regenwassertank
Regendieb PRO für 70 - 100mm (DN 70 - 100) Fallrohr bis 200m² Dachfläche
- Filtert zuverlässig Verschmutzungen aus dem Regenwasser
- innovatives Filterprinzip mit deutlich größerer Filterfläche
- Füllt den IBC Container automatisch und verschließt den Zulauf bei Erreichen des Maximalwasserstandes im Zulauf
- Drehbares Filtergehäuse für flexiblen Anschluss
- Einfache Umstellung von Sommer- auf Winterbetrieb
- Fallrohrgrößen 70 - 100mm (DN 70 - 100)
- Seitlicher Abgang DN50
- Empfohlen für Dachflächen bis max. 200m²
- Der schlanke Profi für große Dächer
- Farbe Grau
Für die Montage wird das Fallrohr getrennt und der Regendieb an die richtige Position gesetzt. Setzen Sie den Regendieb mit einer Regentonne mit Deckel ein, so darf der Zulauf nicht höher als die Oberkante der Regentonne sein, Beim Einsatz mit IBC Container ist der Zulauf höher als der IBC Container zu wählen, so dass dieser vollständig gefüllt werden kann. Bei dem IBC Container mit Zulauf erfolgt die Entlüftung über den Zulauf.
DOWNLOAD IB0294.344.200 Regendieb PRO Maßskizze
DOWNLOAD IB0294.344.200 Regendieb PRO Montageanleitung
Verbindungsset für Regendieb PRO (200m²) -
Premium Ausführung
Das Set besteht aus:
- IBC Verschlussdeckel in DN 150 und DN 225
- IBC-Deckel inklusive Anschlussstutzen für dichtende Verbindung
- HT DN50 Rohr und Verbindungsfittings mit Dichtlippen
- Rohrlänge 1m
Premium Ausführung: Das Set dichtet komplett ab - keine freiliegenden Dichtungen, welche unter UV-Strahlung langsam zerbröseln - kein Loch, durch die der Anschluss nur geschoben wird. Wenn der IBC gefüllt ist steigt das Wasser in der Zuleitung bis zum Regendieb und weiteres Regenwasser fließt in das Fallrohr Ihrer vorhandenen Regenwasserentwässerung. Die dichtende Verbindung zum Deckel erfolgt über den integrierten Deckelstutzen in Verbindung mit der Dichtlippe der Anschlussmuffe.
Der IBC Deckel besitzt an der Unterseite ein 2 1/2" Aussengewinde (75,18mm), an dem z.B. ein zusätzlicher Filterkorb (nicht im Lieferumfang) befestigt werden kann.
MEHR LESEN Detailinfo: IBC Container Schraubdeckel

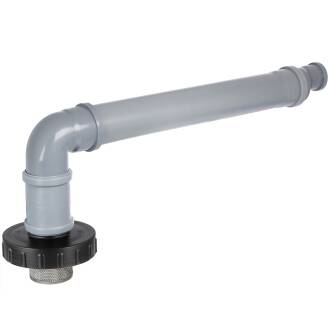

Verbindungsset für Regendieb PRO (200m²) -
Premium Ausführung mit Zusatzfilter in V2A Edelstahl
Das Set besteht aus:
- IBC Verschlussdeckel in DN 150 und DN 225
- IBC-Deckel inklusive Anschlussstutzen für dichtende Verbindung
- HT DN50 Rohr und Verbindungsfittings mit Dichtlippen
- Rohrlänge 1m
- mit zusätzlichen Einlauffilter (Edelstahl V2A)
Premium Ausführung mit Zusatzfilter in V2A Edelstahl: Das Set dichtet komplett ab - keine freiliegenden Dichtungen, welche unter UV-Strahlung langsam zerbröseln - kein Loch, durch die der Anschluss nur geschoben wird. Wenn der IBC gefüllt ist steigt das Wasser in der Zuleitung bis zum Regendieb und weiteres Regenwasser fließt in das Fallrohr Ihrer vorhandenen Regenwasserentwässerung. Die dichtende Verbindung zum Deckel erfolgt über den integrierten Deckelstutzen in Verbindung mit der Dichtlippe der Anschlussmuffe.
Der IBC Deckel besitzt an der Unterseite ein 2 1/2" Aussengewinde (75,18mm) inklusive abschraubbarem Zusatzfilter (Edelstahl V2A). Der Zusatzfilter besteht aus einem V2A Edelstahlnetz und läßt sich leicht unter fließendem Wasser reinigen.
MEHR LESEN Detailinfo: IBC Container Schraubdeckel
Tipp: Sollten Sie kein Gleitmittel für die Montage des HT-Rohres haben verwenden Sie einfach etwas Spüli o.ä.
