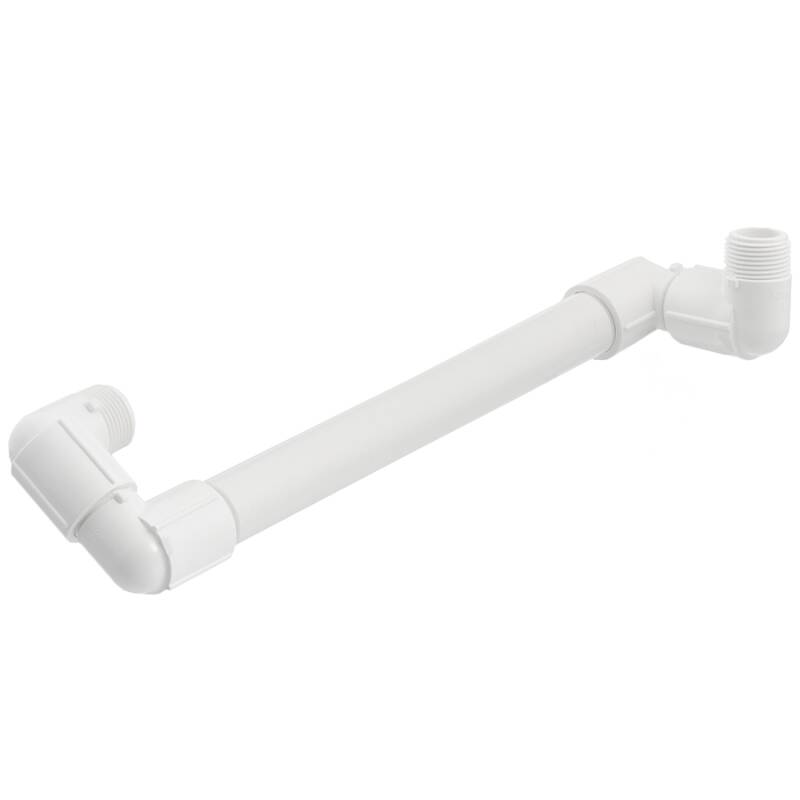

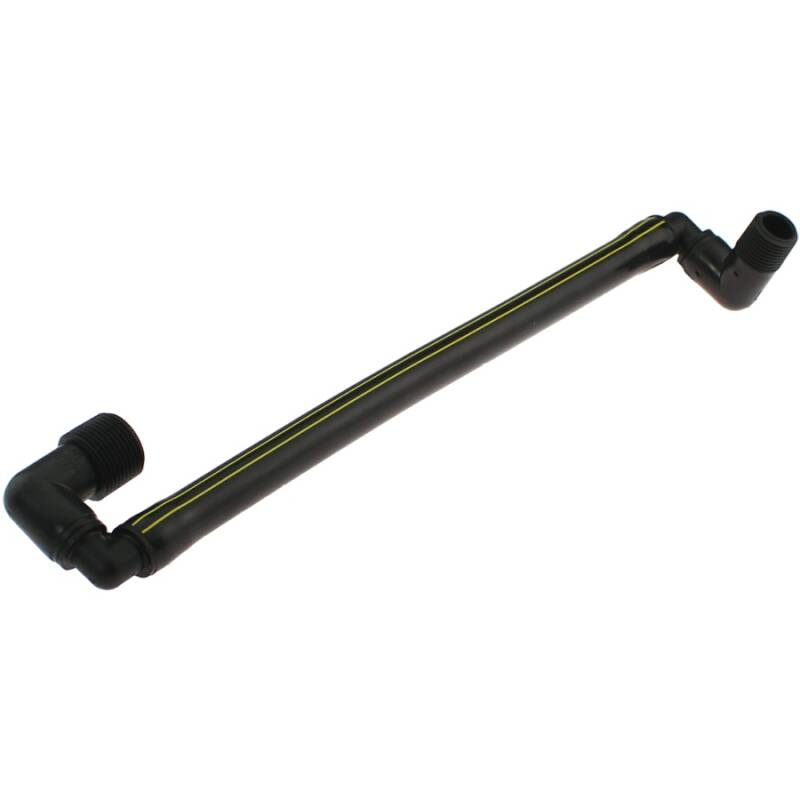

Giunto snodato "Swing Joint" Hunter

Codice articolo: BR0050

Foto prodotto Cod. Art. Versione Prezzo Quantità
Giunto snodato "Swing Joint" Hunter BR0050.020.020 1/2" x 1/2" 3,33 €*
Regnergelenkanschluss Swing Joint 3/4" x 1/2" Aussengewinde NA277 3/4" x 1/2" 3,63 €*
Regnergelenkanschluss Swing Joint 3/4" x 3/4" Aussengewinde NA279 2fach 3/4" 3,63 €*
Giunto snodato "swing joint" Hunter BR0050.0NA.264 2fach 1" 19,23 €*

compr. 19% IVA, più Spedizione

Tutte le dimensioni sono espresse in millimetri, tutti i pesi sono espressi in grammi.
Le immagini sono fornite al solo scopo illustrativo, non costituiscono elemento contrattuale e si riferiscono ad una sola variante/dimensione. Le immagini, i dati tecnici, le dimensioni e i disegni non sono vincolanti. Ci riserviamo il diritto di apportare modifiche in qualsiasi momento senza preavviso. Le dimensioni sono definite e mostrate piú chiaramente nella descrizione dell'articolo. Altre dimensioni fungono solo da supporto e migliore chiarificazione.
Descrizione

Regnergelenkanschluss Swing Joint

Stellt Regner mühelos auf die richtige Höhe und Position ein und vermeidet gebrochene Aufsteiger. Einsetzbar für alle Regner von Hunter, Rainbird oder andere Fabrikate bei Beachtung der korrekten Anschlussdimension

  • stellt Regner mühelos auf die richtige Höhe und Position ein
  • bewegliche Winkelgelenke an beiden Enden für maximale Vielseitigkeit
  • patentierte, bewegliche Winkelgelenke dichten in jeder Einbaulage zuverlässig ab

Beispielinstallation Swing Joint


BR0050 Swing Joint Anwendungsbeispiele


Der Swing Joint - die Verbindung zwischen Versorgungsleitung und Regner


Ihre Planung und Ausführung Ihrer neuen Beregnungsanlage war perfekt und Sie sind zurecht stolz auf Ihre Arbeit. Während der Montage hat es Sie allerdings schon genervt, dass die exakte Höhenausrichtung der Regner ein unentwegtes Nachregulieren und -justieren war und die kleinste Bewegung des Leitungsstranges sofort eine unendlich lange Neuausrichtung Ihrer Regner zur Folge hatte.
Jetzt nach einigen Wochen stellen Sie auch noch zu Ihrem Entsetzen fest, dass durch Senkung des Bodens die Regner nicht mehr plan mit der Oberkante Ihres Bodens abschließen und eigentlich könnte man komplett von vorne beginnen

Der Swing Joint als Lösung

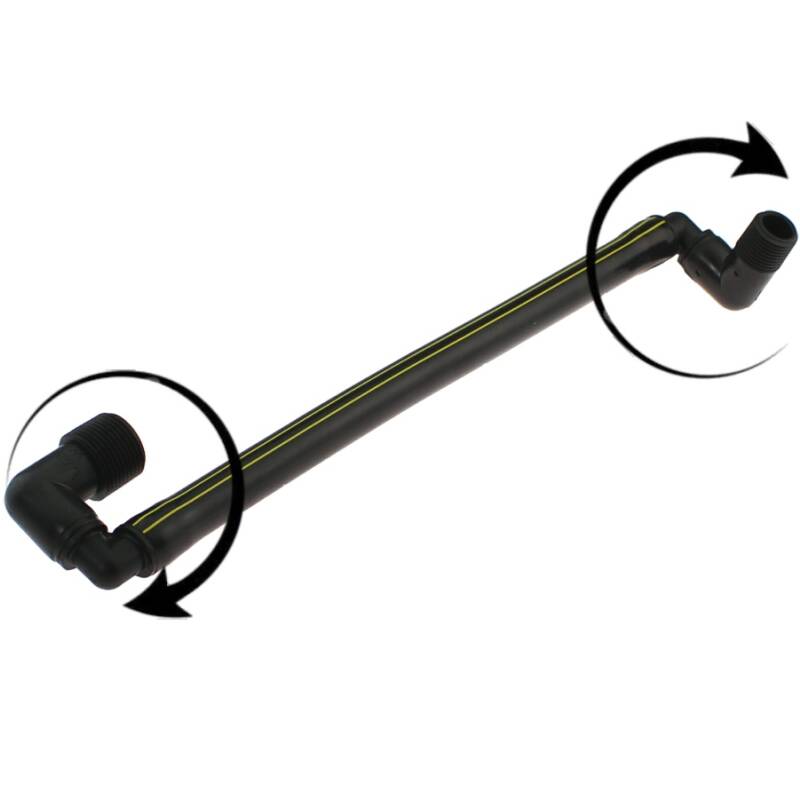

Mit dem Swing Joint läßt sich der Regner bis zu einer Höhe von 30cm sowie der Radius des Regners bis zu 30cm individuell einstellen. Danke der beidseitigen Winkelgelenke kann der Swing Joint beidseitig um 360 Grad gedreht werden. So lassen sich jegliche Winkelverbindungen realisieren. Der Regner läßt sich so direkt neben dem Verlegerohr installieren oder in einem Radius von bis zu 30cm um den Anschlusspunkt in Abhängigkeit der Verlegetiefe des Versorgungsrohrs.
Der Swing Joint - deutsch: Drehgelenkanschluss dient als Zwischenstück zwischen der (Pipeline) und Regner. Hier spielt es keine Rolle ob Sie den Abgang an der Versorgungsleitung mit einem Klemmfitting für PE-Rohr oder mit einer Anbohrschelle erstellen.

Diese Vorteile bietet der Einsatz von Swing Joints

Der Regnerkopf sollte auf Erdniveau abschließen und der Regner sollte gerade aufsteigen.
Tiefe, Position und gerade Ausrichtung lassen sich mit einem Swing Joint unabhängig vom Verlauf der Versorgungsleituung (Pipeline) leicht ausrichten und beim Zuschütten des Erdgrabens kann jeder Regner mit Swing Joint einzeln noch ausgerichtet werden.

Korrekturen vornehmen - auch nachträglich
Stellt man fest, dass ein Regner versehentlich zu hoch, zu niedrig und schief eingebaut wurde, so ist eine Korrektur mit Swing Joint deutlich einfacher durchzuführen. Wurde die Position des Regners durch Fremdeinwirkung verändert z.B. durch Überrollen mit einer schweren Schubkarre, so ist ein aufgraben nur direkt am Swing Joint nötig um die Korrektur durchzuführen. Durch den Swing Joint sitzt der Regner nicht direkt auf der Versorgungleitung. Durch diese winkelige Anbindung wird der Druck nicht direkt auf den Anschlussfitting oder das Versorgungsrohr weitergegeben und der Swing Joint kann so im Unglücksfall vor größeren Schäden bewahren.

Leichtes Tauschen eines Regners
Wie schon im Punkt vorher gelten hier die gleichen Argumente. Bei Verwendung eines Swing Joints kann dieser einfach bis zur Anschlussstelle aufgegraben werden und den defekten Regner abzuschrauben und den neuen Regner aufzuschrauben. Selbst eine neue Höhenausrichtung ist wesentlich einfacher durchzuführen, da selbst hier nur eventuell der Swing Joint mehr freizulegen ist, so dass dieser nachjustiert werden kann. Ein mühseliges Aufgraben der Versorgungsleitung zum Ausrichten ist nicht notwendig.

Regner individuell platzieren
Beim Einsatz von Swing Joints ist man nicht mehr stur am Verlauf des Versorgungsrohrs gebunden. Mann muss den Versorgungsstrang nicht mehr zwangsläufig in jede Ecke führen, sondern kann mit größeren Bögen der Rohrleitung arbeiten. An geeigneter Stelle setzt man den Abzweig und platziert mit Hilfe des Swing Joints den Regner an der gewünschten Stelle. Letztendlich kann man sich auch Swing Joints selbst aus schlauch und Rohr bauen um beliebige Längen zusammenstellen. Bedenken Sie aber, dass Selbstbauten aus Schlauch oder weichen Rohr genau den Effekt nicht aufweisen, welcher ein Swing Joint aufweist: er bleibt in der eingestellten Winkelposition stehen, so wie Sie es möchten.

Regner nachträglich versetzen
Passiert den Besten: falschen Regner gewählt, Regner hätte doch etwas weiter nach links platziert werden sollen - kurz: es sind Korrekturen nötig.
Mit dem Einsatz von Swing Joints hat man auch hier mehr und einfachere Möglichkeiten. Swing Joint bis Anschlussstelle ausgraben und zur neu geplanten Regnerstelle ziehen. Selbst eine Verlängerung ist möglich. Verbinden Sie zum Beispiel einen weiteren Swing Joint mittels einer Doppelmuffe

Alternativen zu Swing Joints
Swing Joints aus flexiblen Schlauch - auch "Funny Pipes" genannt - gibt es als fertig montierte Swing Joint Alternative oder bei Kauf von Rollenschlauch kann eine individuelle Länge verbaut werden. Diese Varianten werden mit Eigennamen auch von Hunter, Rain Bird oder Toro angeboten.
Das Blue Lock System von HydroRain ist mit Steckverbindungen konzipiert.
Aber mittlerweile hoffen wir, dass Sie erkannt haben, was einen wahren Swing Joint auszeichnet: er bleibt mit Hilfe des Vier-Gelenke-Systems in der eingestellten Position stehen und erleichtert so den Systemaufbau und letztendlich die Positionierung bei Verfüllung des Erdgrabens.

Swing Joint Größen

Der Swing Joint ist als Version Swing Joint 1/2 Zoll Typ SJ-512 mit beidseitigem 1/2 Zoll Gewinde erhältlich. Ebenso als Version Swing Joint 3/4 Zoll Typ SJ-712 mit beidseitigem 3/4 Zoll Gewinde und als Variante mit 1/2 Zoll auf 3/4 Zoll Aussengewinde Typ SJ-7512. Für Regner mit größeren Durchflussraten und 1 Zoll Innengewinde-Anschluss ist die Version mit beidseitigem 1 Zoll Aussengewinde-Anschluss zu verwenden.
