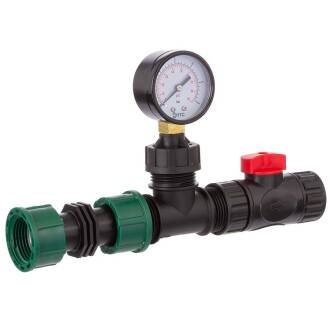

HTC© Messgerät für Druck- und Durchflussbestimmung ECO

Artikelnummer: BW0003.ECO
Auswahl Steuerzone / Lieferland
16,99 €
inkl. 19% USt. , zzgl. Versand
  • Sofort verfügbar
array(6) { ["tabellen_ansicht"]=> string(1) "1" ["dimension_0010_variante"]=> string(0) "" ["dimension_0986_anschluss"]=> string(8) "" ["alt_list"]=> string(1) "1" ["anbieterkennzeichnung_htc"]=> string(1) "1" ["maximalmenge schlauch"]=> string(1) "0" }
Datenblatt als PDF
Gewindekennung Zoll
  • Sofort verfügbar
   Varianten

Produktbild
Artikel-Nr.
Variante
Anschluss
Preis
Menge
HTC© Messgerät für Druck- und Durchflussbestimmung ECO 1"
BW0003.ECO.032
Kugelhahn mit 1" (33,25) Aussengewinde
1" (33,25mm) Innengewinde
16,99 €*
Stk.:

inkl. 19% USt. , zzgl. Versand

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

   Beschreibung

HTC© Messgerät für Druck- und Durchflussbestimmung ECO

Das unverzichtbare Werkzeug für die Planung einer Bewässerungsanlage

  • aufgebaut als 1"-System für optimalen Durchfluss
  • 2" Manometer, 0 - 6 bar
  • 1" Überwurfmutter für Wasserhahnanschluss (die meisten 3/4" Wasserhähne haben am Tüllenanschluss ein 1" (33,25mm) Gewinde - aber bitte prüfen!)
  • vormontiert, Teflonband für erneute Abdichtung liegt bei

Welchen Anschluss hat mein Wasserhahn?

Kein passender Anschluss zum vorhandenen Wasserhahn - das muss nicht sein.

Bitte überprüfen Sie an Hand eines Beispiels die Anschlussgröße Ihres Wasserhahns

MEHR LESEN Beispielwasserhahn Vermaßung G1

   Wie viel Wasser steht Ihrem geplanten Bewässerungssystem zur Verfügung?


Dieses Messgerät dient zur Bestimmung der verfügbaren Wassermenge

  • Schrauben Sie den Kunststoff-Adapter auf den Wasserhahn oder das vorhandene Außengewinde von 1" (33,25mm) auf
  • Wasserhahn voll öffnen (Ablauf in geschlossenen Raum mit mind. 19mm (3/4") Schlauch, ein kleinerer Durchmesser kann das Ergebnis verfälschen)
  • Regulieren Sie den Wasserdurchfluss mit dem Kugelhahn am Messgerät so, dass am Manometer ein Leitungsdruck von 3,5 bar angezeigt wird
  • Befüllen Sie einen 10l Eimer und stoppen Sie die Zeit, welche dafür benötigt wird

Die durchgeführte Messung ist die Grundlage Ihrer weiteren Planung/Berechnung oder Produktauswahl. Ein Fehler an dieser Stelle kann weitreichende Korrekturen zu einem späteren Zeitpunkt nach sich ziehen. Führen Sie im Idealfall die Messung zu zweit durch und dies mehrere Male, so dass Sie einen sicheren Durchschnittswert erzielen können.
Als Beispiel wurde Ihr 10l Eimer in 20sec. befüllt.

  • 3.600 Sekunden / Stunde : 20 Sekunden = 180 Eimer
  • 180 Eimer x 10l = 1.800 Liter / Stunde
  • Ihrem geplanten Bewässerungsanlage stehen 1.800 Liter / Stunde zur Verfügung
  • Sie können als Beispiel in Theorie 18 Regner mit einem Stundenverbrauch von 100l betreiben. Ein eingeplanter Puffer ist jedoch empfehlenswert

Arbeiten Sie mit mehreren Zonenkreisläufen, falls der Gesamtverbrauch der Regner die verfügbare Wassermenge am Leitungsstrang übersteigt. Planen Sie ebenfalls mehrere Bewässerungssektoren, wenn die Anforderungen Ihres Grundstückes unterschiedliche Beregnung benötigt.
