IBC Container Anschluss x Innengewinde
0,62 €

inkl. 19% USt., zzgl. Versand

Artikelnummer: IB0002

Produktbild Artikel-Nr. Variante Preis Menge
IBC Container Anschluss S60*6 x Innengewinde 1/2" IB0002.060.020 S60*6 x 1/2" 2,37 €*

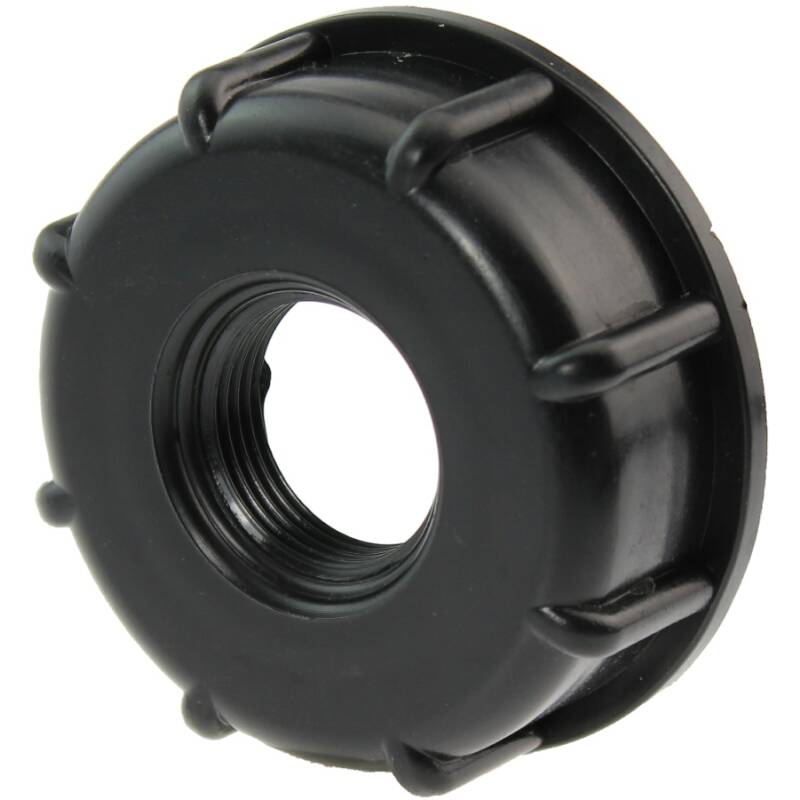

IBC Container Anschluss S60*6 x Innengewinde 3/4" IB0002.060.025 S60*6 x 3/4" 2,37 €*
IBC Container Anschluss S60*6 x Innengewinde 1" IB0002.060.032 S60*6 x 1" 2,37 €*

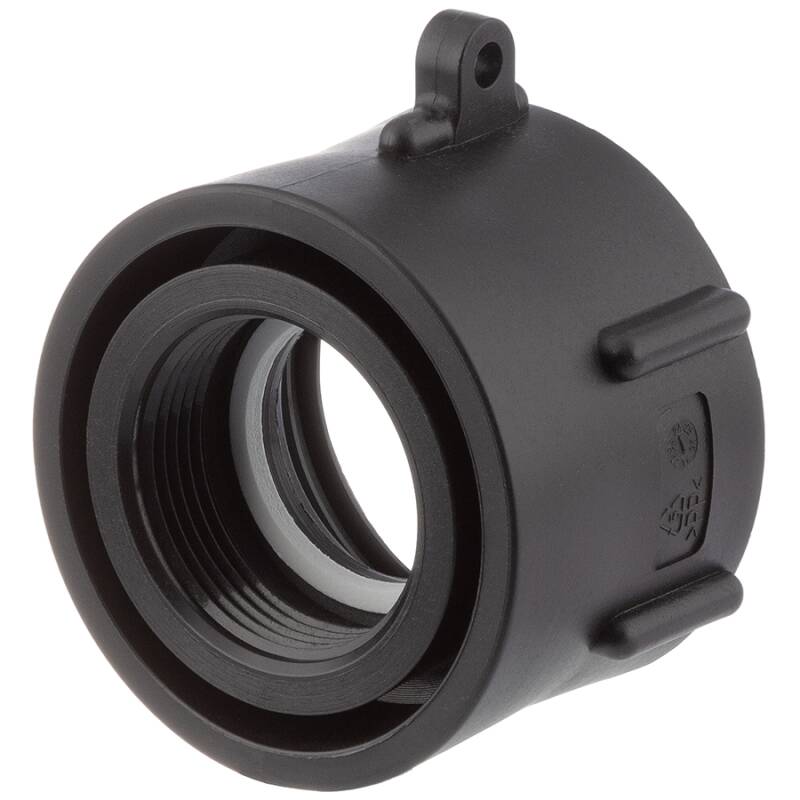

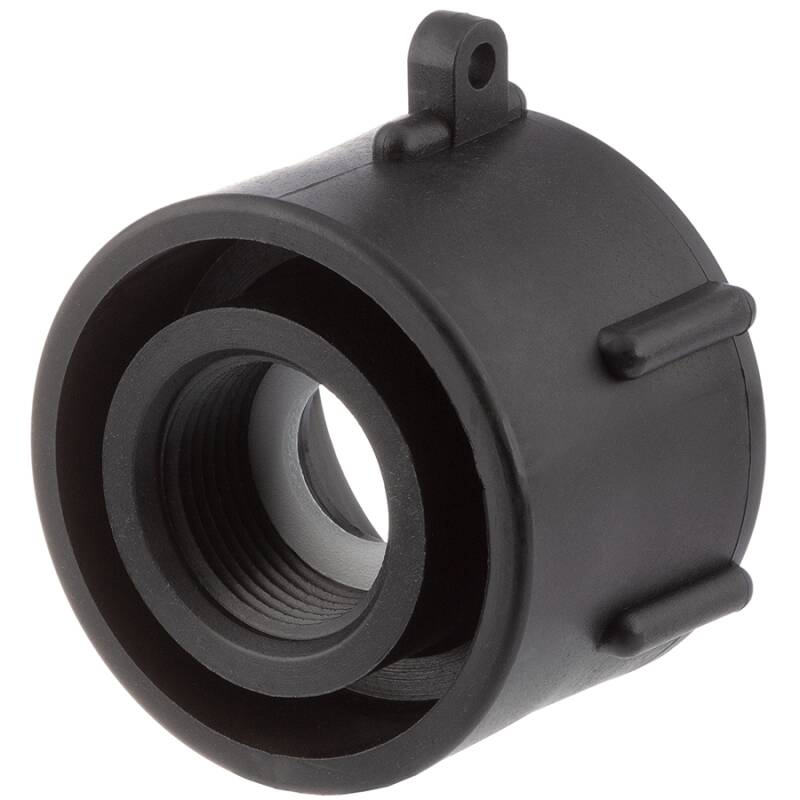

IBC Container Anschluss x Innengewinde S60*6 x 1" Flachdichtung IB0002.060.X32 S60*6 x 1" 2,17 €*

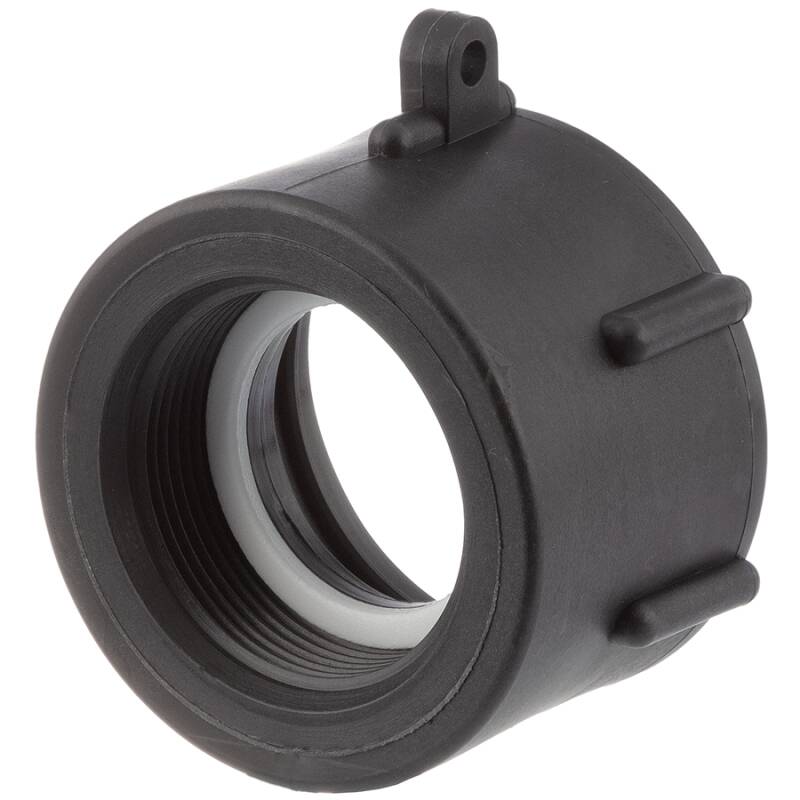

IBC Container Anschluss S60*6 x Innengewinde 1 1/2" IB0002.060.050 S60*6 x 1 1/2" 2,73 €*

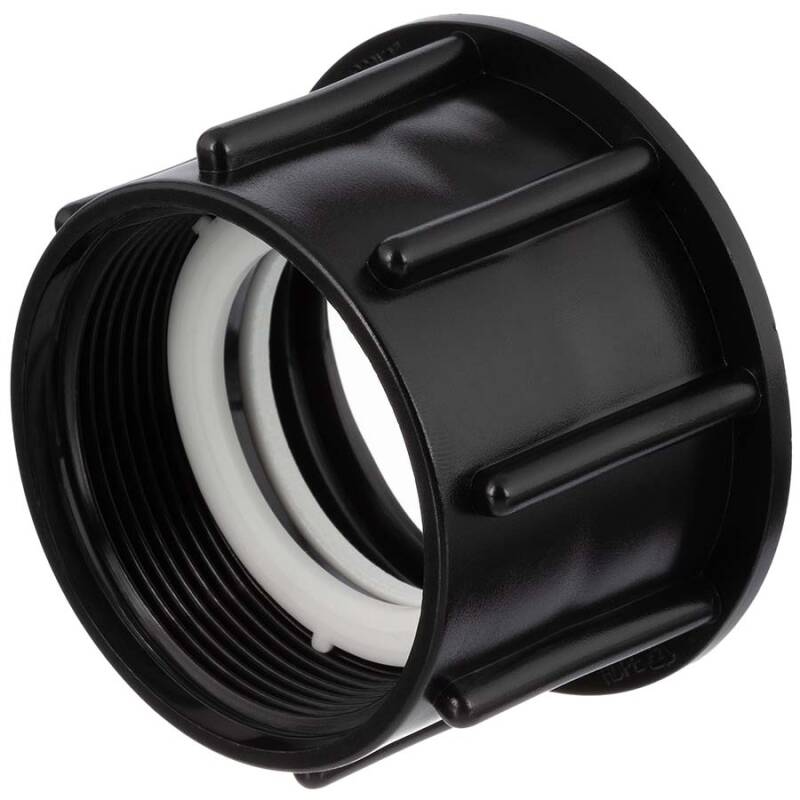

IBC Container Anschluss S60*6 x Innengewinde 2" IB0002.060.063 S60*6 x 2" 2,86 €*

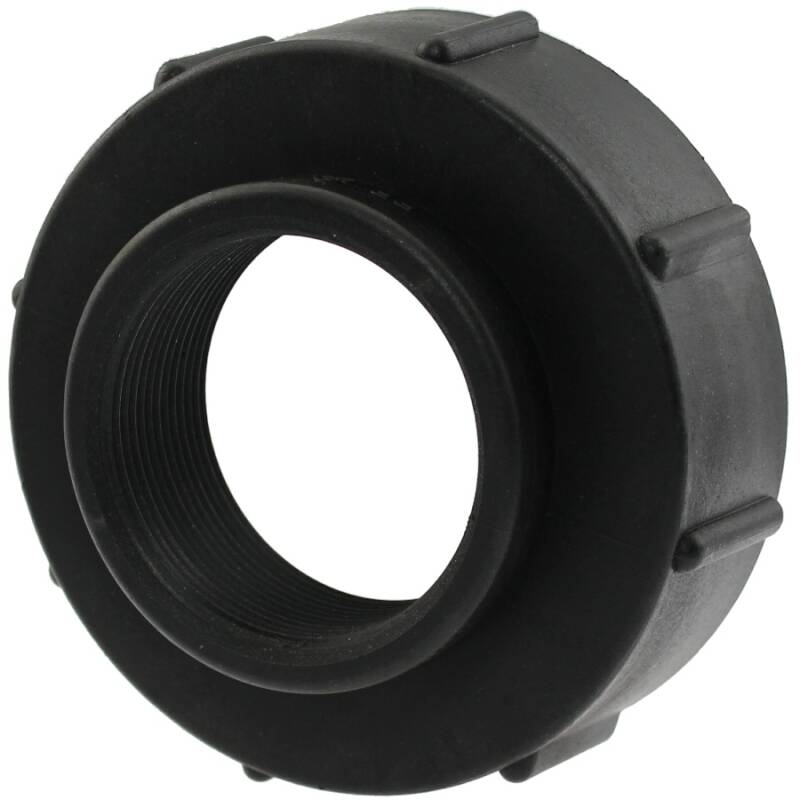

IBC Container Anschluss S100*8 x Innengewinde 2" IB0002.100.063 S100*8 x 2" 6,52 €*
IBC Container Anschluss x Innengewinde S60*6 O-Ring EPDM IB0002.00E.PDM S60*6 O-Ring EPDM 0,62 €*
IBC Container Anschluss x Innengewinde S60*6 O-Ring FPM (Viton) IB0002.000.FPM S60*6 O-Ring FPM (Viton) 2,11 €*

inkl. 19% USt., zzgl. Versand

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

Beschreibung

IBC Container Anschluss Innengewinde x Innengewinde

Anschluss:
Innengewinde x Innengewinde (Gewindetyp siehe Tabelle)
Temperatur:
bis 60°C konstant, kurzzeitig 80°C
Wertigkeit:
UV-stabil
Material:
PP Polypropylen
Dichtung zum IBC:
PU-Schaum Flachdichtung
Dichtung BSP Gewinde:
BSP
Rohrgewinde

Das Whitworth-Gewinde, auch als Zoll-Gewinde bezeichnet wird heute als British Standard Thread (BSP) auf dem europäischem Festland angewendet.

Sir Joseph Whitworth führte es 1841 als ersten genormtes Gewinde in der Welt ein.

G,
nicht selbstdichtend

Ein nicht selbstdichtendes Gewinde besteht meist durch ein paralleles Innengewinde und ein konisches Aussengewinde. Man benötigt Teflonband oder Dichtfaden für Kunststoff bzw. Teflonband, Dichtfaden oder Hanf für Metallgewinde zum Abdichten.

, Abdichtung mit Teflonband o.ä.
bzw. Version 1", 1 1/2" und 2" flachdichtend mit PU-Schaum Flachdichtung
Farbe:
Schwarz
technischer Hinweis:
1", 1 1/2" und 2" bei BSP R (konisch zulaufenden Aussengewinde) Gegengewinde
Schaumdichtung entnehmen und abdichten mit Teflonband o.ä. oder Gewindekonus des Aussengewindes kürzen
Verarbeitungshinweis:
der Anschlussstutzen mit Aussengewinde muss plan sein. Ein Ausgleichen von Randbeschädigungen durch max. Aufdrehen des Anschlusses kann den Deckelteil unter Druck setzen, so dass dieser vom Gewindeteil abreisst - dies kann auch zu einem späterem Zeitpunkt geschehen, wenn die Materialermüdung endgültig ist.

Abdichtung zum IBC Container Anschluss

Die Abdichtung des Grobgewindes zum IBC Container Anschluss erfolgt durch ein Flachdichtung aus PU-Schaum. Diese Dichtung kann durch einen höherwertigeren O-Ring aus EPDM oder FPM (Viton) ersetzt werden.
Abdichtung IBC Container Gewinde

orange dot IBC Container Anschlussgrößen


IBC Containeranschluss S60*6

Anschlussgröße

S60*6 DN50 (2") Grobgewinde

S60 (2,36") Gewinde Aussenmaß 60mm
6mm (0,24") Gewindesteigung

IBC Containeranschluss S75*6

Anschlussgröße

S75*6 DN50 (2") Grobgewinde

S75 (2,95") Gewinde Aussenmaß 75mm
6mm (0,24") Gewindesteigung

IBC Containeranschluss S80*6

Anschlussgröße

S80*6 DN50 (2") Grobgewinde

S80 (3,15") Gewinde Aussenmaß 80mm
6mm (0,24") Gewindesteigung

IBC Containeranschluss S100*8

Anschlussgröße

S100*8 DN80 (3") Grobgewinde

S100 (3,94") Gewinde Aussenmaß 100mm
8mm (0,32") Gewindesteigung
