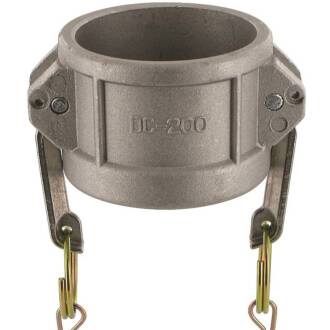

Kamlock Kupplung Aluminium Typ DC Mutterteil mit Endkappe

Artikelnummer: KLA700
Auswahl Steuerzone / Lieferland
ab
3,53 €
inkl. 19% USt. , zzgl. Versand
  • Sofort verfügbar
array(11) { ["dimension_0400_l"]=> string(0) "" ["dimension_0060_b"]=> string(8) "" ["tabellen_ansicht"]=> string(1) "1" ["meta keywords"]=> string(58) "Kamlock,Camlok,Landefeld,Bevo,Vaterteil,Innengewinde,Typ A" ["bild_abmessungen"]=> string(40) "/bilder/abmessungen/KLA700_Zeichnung.jpg" ["dimension_0020_a"]=> string(0) "" ["dimension_0010_variante"]=> string(0) "" ["hat_3d_bilder"]=> string(1) "1" ["anbieterkennzeichnung_htc"]=> string(1) "1" ["maximalmenge schlauch"]=> string(1) "0" ["gpsr_manufacturer_name"]=> string(5) "HTC©" }
Datenblatt als PDF
Gewindekennung Zoll
  • Sofort verfügbar
   Varianten

Artikel-Nr.
Variante
B
L
Preis
Menge
KLA700.000.020
1/2"
24
38
3,53 €*
Stk.:
KLA700.000.025
3/4"
32
43
3,71 €*
Stk.:
KLA700.000.032
1"
37
53
4,09 €*
Stk.:
KLA700.000.040
1 1/4"
45
59,5
5,71 €*
Stk.:
KLA700.000.050
1 1/2"
53
59
6,53 €*
Stk.:
KLA700.000.063
2"
63
62
7,40 €*
Stk.:
KLA700.000.075
2 1/2"
76
64
8,60 €*
Stk.:
KLA700.000.090
3"
92
75
10,78 €*
Stk.:
KLA700.000.110
4"
119
75,5
15,03 €*
Stk.:

inkl. 19% USt. , zzgl. Versand

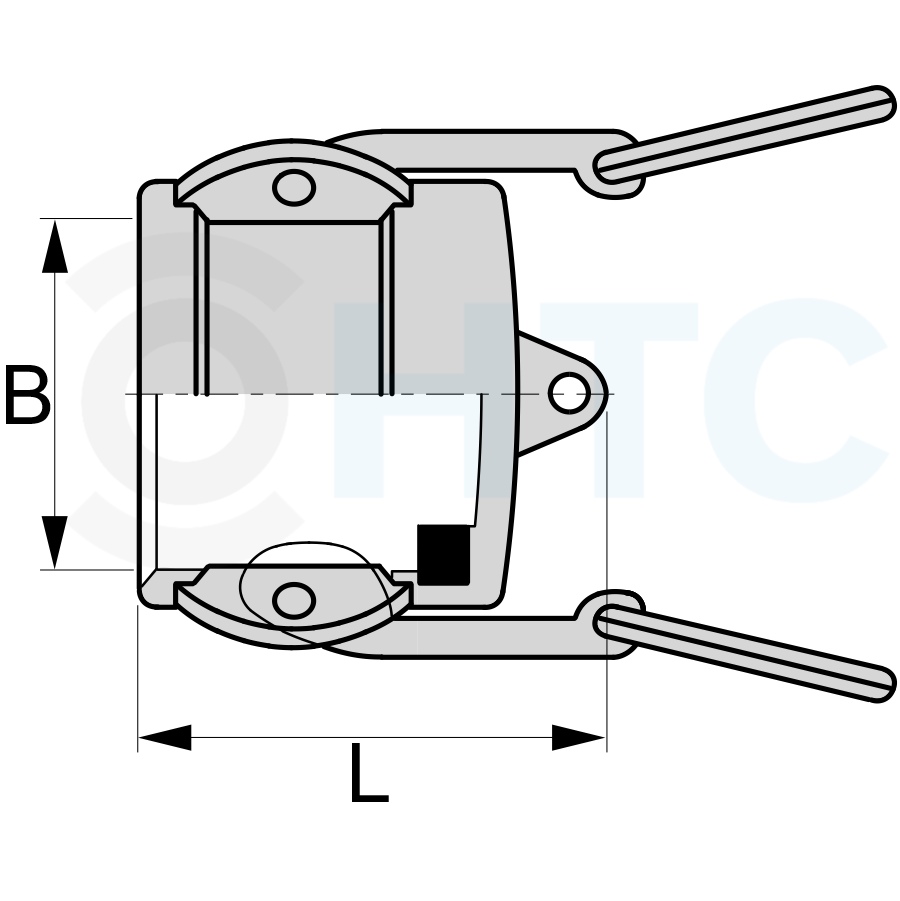

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

   Beschreibung

Schlauchkupplung Hebelarmkupplung System Kamlock Aluminium Typ DC M-Teil Mutterteil mit Endkappe

Die Kamlock Kupplungen haben ihren Ursprung in den USA und sind sicherlich eine der meist verbreitesten Kupplungstypen weltweit. Grundlage war die Norm des amerikanischen Militärs.

Das Kamlock Schlauchkupplung Schnellkupplung Programm besticht durch sein einfaches Verschließsystem. Eine Familie, welche sich aus Vater- und Mutterteil logisch zusammensetzt und ergänzt und so universell in Landwirtschaft, Industrie und Privathaushalt bei ansprechenden Installationen Verwendung findet.

Die Auswahl der richtigen Komponenten ist ohne großes Fachwissen zu bewerkstelligen, da "Vater" und "Mutter" nur identische Maße (Maßangabe "B") haben müssen - in unseren Angeboten muss immer das Maß B identisch sein.

Anschlüsse mit Innengewinde weisen das europäische BSP G Rohrgewinde und Anschlüsse mit Aussengewinde das BSP T Rohrgewinde (konisch oder kegelig) auf und sind kompatibel zu allen Fittings mit identischem Zollgewinde BSP G Rohrgewinde.


Anschluss:
Typ DC Mutterteil x Endkappe
Werkstoff:
Aluminium
Norm:
MIL A-A-59326A
Temperatur:
-20°C bis 80°C
Arbeitsdruck (PN):
16 bar | -20°C bis 40°C
Dichtung:
NBR
Kamlock

   Kamlock-System im Detail


  1. Stecker (Vaterteil) Edelstahl V4A 1.4408

  2. Kupplung (Mutterteil) Edelstahl V4A 1.4408

  3. Bolzen Stahl verzinkt

  4. Flachdichtung NBR

  5. Hebel V2A Edelstahl

  6. Ring Stahleloxiert
