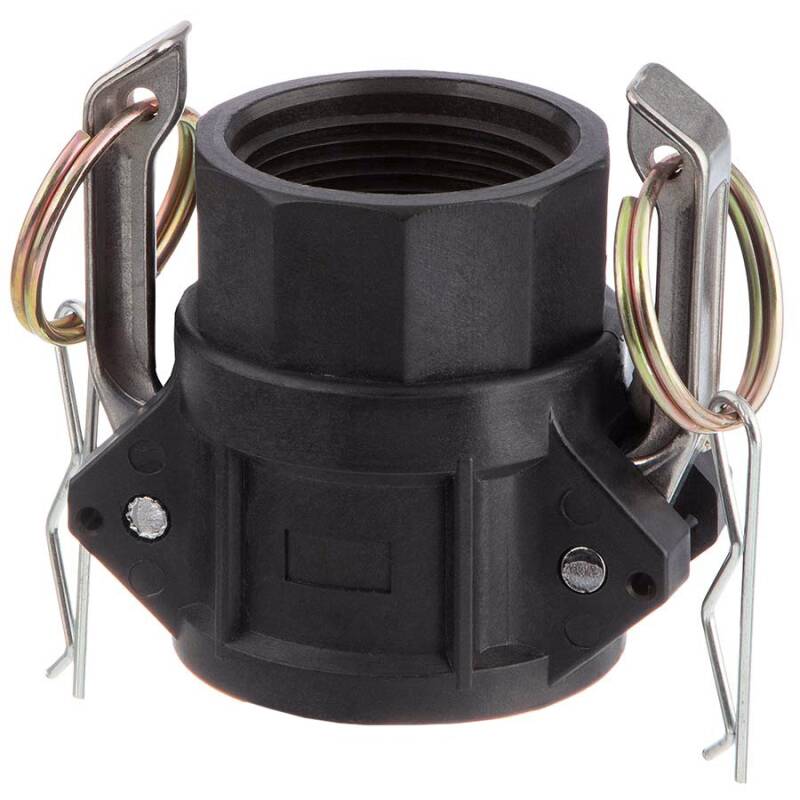

Kamlock PP Typ D Mutterteil mit Innengewinde

Artikelnummer: KL0400
Auswahl Steuerzone / Lieferland
ab
3,12 €
inkl. 19% USt. , zzgl. Versand
  • Sofort verfügbar
Datenblatt als PDF
Gewindekennung Zoll
  • Sofort verfügbar
Varianten

Artikel-Nr.
Variante
B
D
G
L
SW
Gewicht
Preis
Menge
KL0400.032.020
1/2"
32
63
1/2" (20,96mm)
55
34
79
3,12 €*
Stk.:
KL0400.032.025
3/4"
32
62
3/4" (26,44mm)
54
34
76
3,20 €*
Stk.:
KL0400.037.032
1"
37
68
1" (33,25mm)
59,5
41
102
3,37 €*
KL0400.045.040
1 1/4"
45
79
1 1/4" (41,91mm)
68
51
158
5,58 €*
Stk.:
KL0400.053.040
1 1/4" x 1 1/2"
53
87
1 1/4" (41,91mm)
74
60
215
5,58 €*
Stk.:
KL0400.053.050
1 1/2"
53
87
1 1/2" (47,80mm)
74
59
198
5,71 €*
KL0400.063.060
2"
63
99
2" (59,61mm)
81
72
265
6,37 €*
Stk.:
KL0400.092.090
3"
92
134
3" (87,88mm)
90
99
413
9,07 €*
Stk.:
KL0400.119.110
4"
119
160
4" (113,03mm)
92
129
677
17,58 €*
Stk.:

inkl. 19% USt. , zzgl. Versand

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Sie gelten nicht als zugesicherte Eigenschaften oder als Beschaffenheits- oder Haltbarkeitsgarantien. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

Beschreibung

Kamlock PP faserverstärkt Typ D M-Teil Mutterteil mit Innengewinde

Die Kamlock Kupplungen, auch Hebelarmkupplung genannt, haben ihren Ursprung in den USA und sind sicherlich eine der meist verbreitesten Kupplungstypen weltweit. Grundlage war die Norm des amerikanischen Militärs.


Das Kamlock Schlauchkupplung Schnellkupplung Programm besticht durch sein einfaches Verschließsystem. Eine Familie, welche sich aus Vater- und Mutterteil logisch zusammensetzt und ergänzt und so universell in Landwirtschaft, Industrie und Privathaushalt bei ansprechenden Installationen Verwendung findet.


Die Auswahl der richtigen Komponenten ist ohne großes Fachwissen zu bewerkstelligen, da "Vater" und "Mutter" nur die identische Größe haben müssen - in unseren Angeboten muss immer das Maß B identisch sein. Anschlüsse mit Innen- oder Aussengewinde weisen das europäische BSP Rohrgewinde G auf und sind kompatibel zu allen Fittings mit diesem Zollgewinde (BSP G).


Typ D Kupplung ist kombinierbar mit Typ E und F Stecker sowie mit Abschlusskappe Typ DP.


Anschluss:
Typ D Mutterteil x Innengewinde
Gewinde:
BSP
Rohrgewinde

Das Whitworth-Gewinde, auch als Zoll-Gewinde bezeichnet wird heute als British Standard Thread (BSP) auf dem europäischem Festland angewendet.

Sir Joseph Whitworth führte es 1841 als ersten genormtes Gewinde in der Welt ein.
G, nicht selbstdichtend, Abdichtung mit Teflonband o.ä.
Temperatur:
bis 60°C konstant, kurzzeitig 80°C
Arbeitsdruck (PN):
1/2" - 1": max. 8 bar | 1 1/4" - 2": max. 6 bar
Material:
Polypropylen faserverstärkt
Dichtung:
NBR
Farbe:
Schwarz UV-beständig
Verschlusssystem:
2fach, ab 4" 4fach
  1. Stecker (Vaterteil) Polypropylen faserverstärkt
  2. Kupplung (Mutterteil) Polypropylen faserverstärkt
  3. Bolzen Stahl verzinkt
  4. Flachdichtung
    NBR
  5. Hebel V2A Edelstahl
  6. Ring Stahleloxiert
DOWNLOAD PP Polypropylen technische Charakteristik
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD RoHS Konformitätserklärung - HT CONNECT GmbH & Co. KG
