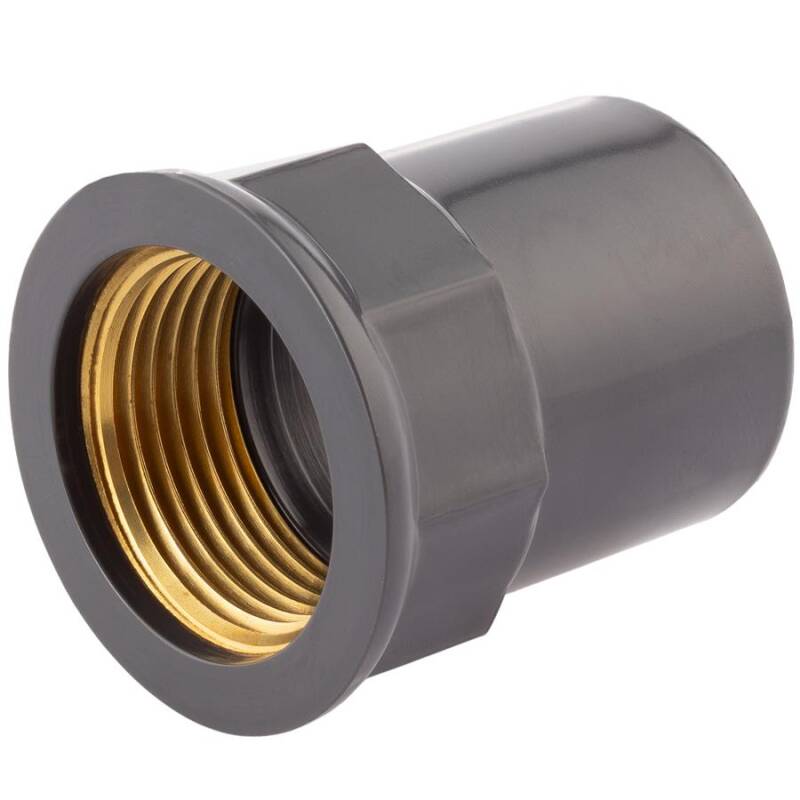

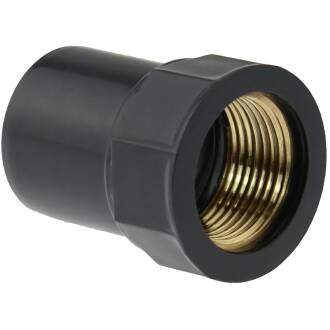

Manicotto in PVC-U a incollare con filetto femmina in ottone

Codice articolo: AF0109
Auswahl Steuerzone / Lieferland
a partire da
1,70 €
compr. 19% IVA , più Spedizione
  • disponibilità immediata
Visualizza descrizione articolo in PDF
Come misurare un raccordo filettato
  • disponibilità immediata
Varianti

Cod. Art.
Versione
D
D1
d
G
L
L1
L2
SW
Peso
Prezzo
Quantità
AF0109.020.020
20mm x 1/2"
25,5
32
20
1/2" (20,96mm)
41
15
24
29
26
1,70 €*
pz.:
AF0109.025.020
25mm x 1/2"
31
35,5
25
1/2" (20,96mm)
39,5
16
23
---
30
1,83 €*
pz.:
AF0109.025.025
25mm x 3/4"
31
37
25
3/4" (26,44mm)
46
18
25
35
34
2,43 €*
pz.:
AF0109.032.020
32mm x 1/2"
38,5
34
32
1/2" (20,96mm)
45
17
22
---
34
1,90 €*
pz.:
AF0109.032.025
32mm x 3/4"
38
42,5
32
3/4" (26,44mm)
45
17
23
---
45
2,69 €*
pz.:
AF0109.032.032
32mm x 1"
38,5
46,5
32
1" (33,25mm)
51
18
30
42
55
3,74 €*
pz.:

compr. 19% IVA , più Spedizione

Tutte le dimensioni sono espresse in millimetri, tutti i pesi sono espressi in grammi.
Le immagini sono fornite al solo scopo illustrativo, non costituiscono elemento contrattuale e si riferiscono ad una sola variante/dimensione. Le immagini, i dati tecnici, le dimensioni e i disegni non sono vincolanti. Ci riserviamo il diritto di apportare modifiche in qualsiasi momento senza preavviso. Le dimensioni sono definite e mostrate piú chiaramente nella descrizione dell'articolo. Altre dimensioni fungono solo da supporto e migliore chiarificazione.

Descrizione

PVC-U Gewindemuffe, Klebemuffe x Innengewinde Messingeinlage

Die Verbindung zwischen den Welten für den Übergang auf Messing (Metall)


Anschluss:
Klebemuffe x Innengewinde Messingeinsatz
Gewinde:
BSP Rohrgewinde G, nicht selbstdichtend, Abdichtung mit Teflonband o.ä.
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 16 bar bei 20°C
Material:
PVC-U
Farbe:
Grau
Einsatzbereich:

Gewindemuffe

Innengewinde Messingeinsatz

PVC-U Winkel 90°, einseitig mit eingegossenem Messinggewinde. Das Metallgewinde ermöglicht den Übergang auf eine Rohrleitung aus Metall bzw. den Anschluss einer Armatur mit Metallgewinde (z.B. Wasserhahn).


technischer Hinweis:

keine Abdichtung mit Hanf o.ä. quellenden Dichtmitteln - die Dehnung des Messingrings kann eine Beschädigung des PVC-U Fittings verursachen!


DOWNLOADRoHS Bestätigung HTC
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOADabdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings

PVC-U Gewindemuffe Übergangsmuffe Klebemuffe x Innengewinde Messingeinlage

Eine Besonderheit in unserem Webshop PVC-Welt.de: PVC-U Übergangsmuffe Gewindemuffe von PVC-U Klebemuffe auf Innengewinde Messingeinlage zur optimalen Anbindung eines Kugelhahns oder Wasserhahn mit Metallgewinde.

Das Gewinde mit Messingeinlage ist ein Zollgewinde und ist kompatibel zu anderen Gewindefittings mit einem BSP Whitworth-Gewinde - das Kreuz mit dem Zoll - oder warum 1" eben keine 25,4mm sind

Metallgewinde können ebenso wie Kunststofffittings mit PTFE (Teflon)-Gewindedichtband oder Gewinde Dichtfaden abgedichtet werden - bei diesen Fitting empfehlen wir dies nicht! Die Messingeinlage wird sich bei Einsatz von quellenden Dichtmaterial ausdehnen und kann dadurch eventuell den umschließenden PVC-U Fitting beschädigen. Verwenden Sie zum Abdichten ausschließlich Teflonband o.ä.

Teflonband, Dichtfaden, Hanf und Dichtpaste: Gewindedichtmaterial
