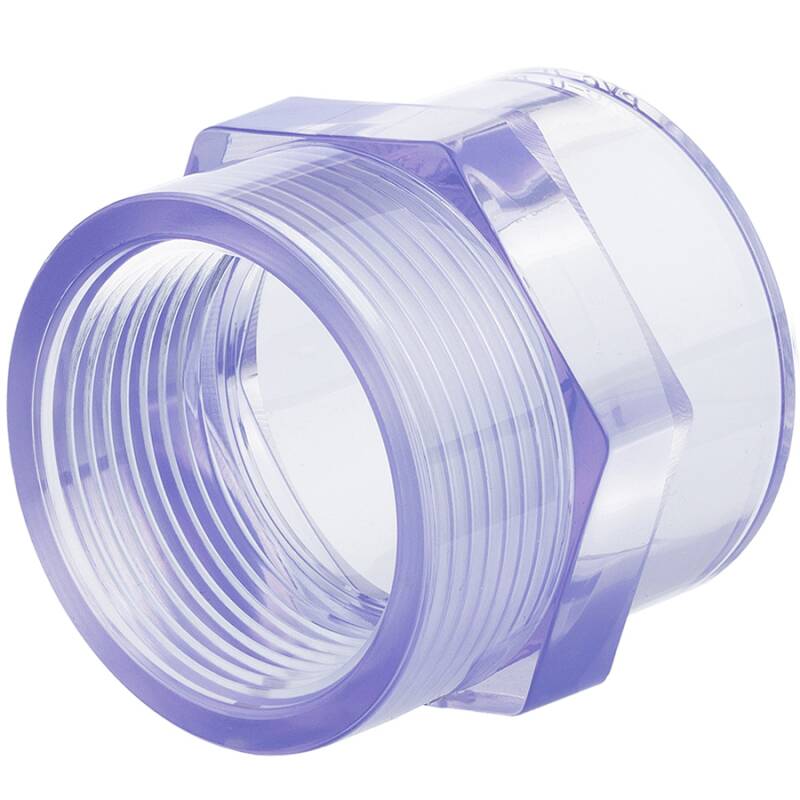

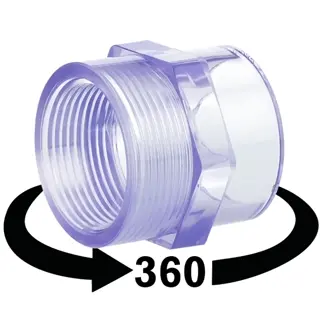

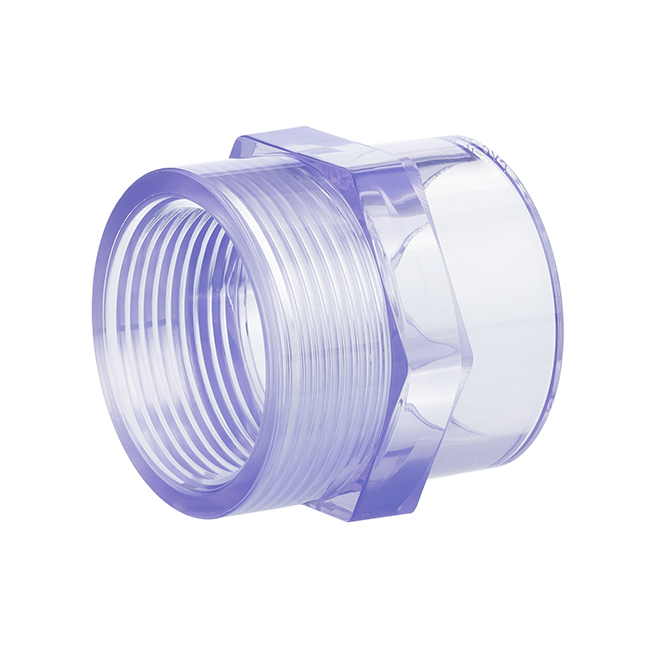

Manicotto in PVC-U a incollare con filetto femmina

Codice articolo: AD0102

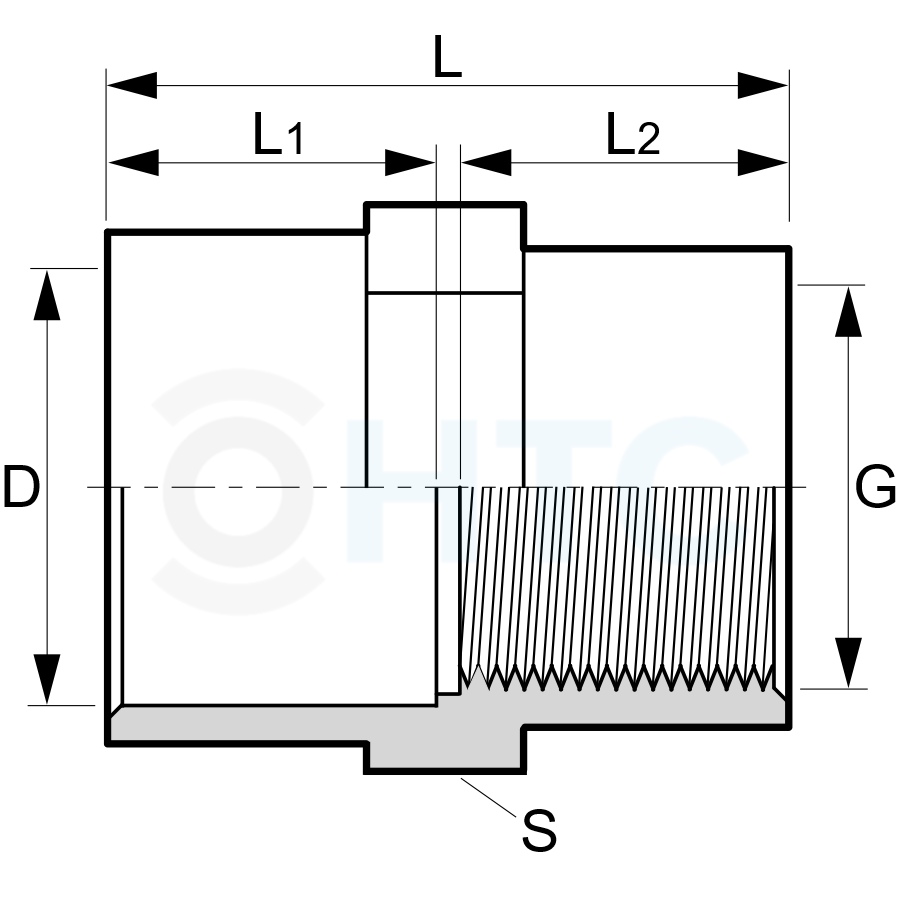

Foto prodotto Disegno tecnico Cod. Art. Versione Prezzo Quantità
Manicotto in PVC-U a incollare con filetto femmina 20mm x 1/2" Manicotto in PVC-U a incollare con filetto femmina 20mm x 1/2" AD0102.020.020 20mm x 1/2" 0,96 €*
Manicotto in PVC-U a incollare con filetto femmina 25mm x 3/4" Manicotto in PVC-U a incollare con filetto femmina 25mm x 3/4" AD0102.025.025 25mm x 3/4" 1,04 €*
Manicotto in PVC-U a incollare con filetto femmina 32mm x 1" Manicotto in PVC-U a incollare con filetto femmina 32mm x 1" AD0102.032.032 32mm x 1" 1,17 €*
Manicotto in PVC-U a incollare con filetto femmina 40mm x 1 1/4" Manicotto in PVC-U a incollare con filetto femmina 40mm x 1 1/4" AD0102.040.040 40mm x 1 1/4" 0,00 €*
Manicotto in PVC-U a incollare con filetto femmina 50mm x 1 1/2" Manicotto in PVC-U a incollare con filetto femmina 50mm x 1 1/2" AD0102.050.050 50mm x 1 1/2" 2,20 €*
Manicotto in PVC-U a incollare con filetto femmina 63mm x 2" Manicotto in PVC-U a incollare con filetto femmina 63mm x 2" AD0102.063.063 63mm x 2" 3,32 €*

compr. 19% IVA, più Spedizione

Tutte le dimensioni sono espresse in millimetri, tutti i pesi sono espressi in grammi.
Le immagini sono fornite al solo scopo illustrativo, non costituiscono elemento contrattuale e si riferiscono ad una sola variante/dimensione. Le immagini, i dati tecnici, le dimensioni e i disegni non sono vincolanti. Ci riserviamo il diritto di apportare modifiche in qualsiasi momento senza preavviso. Le dimensioni sono definite e mostrate piú chiaramente nella descrizione dell'articolo. Altre dimensioni fungono solo da supporto e migliore chiarificazione.
Descrizione

PVC-U Gewindemuffe Industrie DVGW, Klebemuffe x Innengewinde

PVC-U Klebemuffe in Industriequalität DVGW zertifiziert - DVGW geprüfte Industriequalität für den direkten Einsatz mit Trinkwasser sowie nährenden Flüssigkeiten.

Anschluss:
Klebemuffe x Innengewinde
Gewinde:
BSP
Rohrgewinde

Das Whitworth-Gewinde, auch als Zoll-Gewinde bezeichnet wird heute als British Standard Thread (BSP) auf dem europäischem Festland angewendet.

Sir Joseph Whitworth führte es 1841 als ersten genormtes Gewinde in der Welt ein.

G,
nicht selbstdichtend

Ein nicht selbstdichtendes Gewinde besteht meist durch ein paralleles Innengewinde und ein konisches Aussengewinde. Man benötigt Teflonband oder Dichtfaden für Kunststoff bzw. Teflonband, Dichtfaden oder Hanf für Metallgewinde zum Abdichten.

, Abdichtung mit Teflonband o.ä.
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (
PN
Pressure Nominal, englisch für Nenndruck, der Druck (in bar), für den genormte Rohrleitungsteile ausgelegt sind
):
max. 16 bar bei 20°C
Drucktest:
Drucktest nach ISO 9393-2:2005(E) Testdruck 1,5 x PN 10
Material:
PVC-U
Farbe:
Grau
Einsatzbereich:
Pikto
Zertifikat:
DVGW Qualitätslogo
DVGW geprüfte Industriequalität für den direkten Einsatz mit Trinkwasser sowie nährenden Flüssigkeiten.

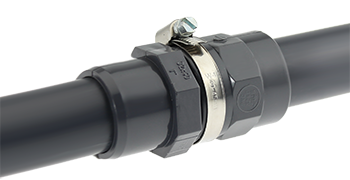

Sicherung Gewindeverbindung

nachträgliche Sicherung einer Gewindeverbindung

Sichern Sie nachträglich ihre Gewindeverbindung durch eine Schlauchschelle um eine Beschädigung oder Aufplatzen der Gewindemuffe bei seitl. Zug oder Druck zu verhindern.


DOWNLOAD DVGW Zertifikat
DOWNLOAD KTW Zertifikat
DOWNLOAD RoHS Konformitätserklärung - Effast

DOWNLOAD Kleben von PVC-U Rohren und -Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD abdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings
