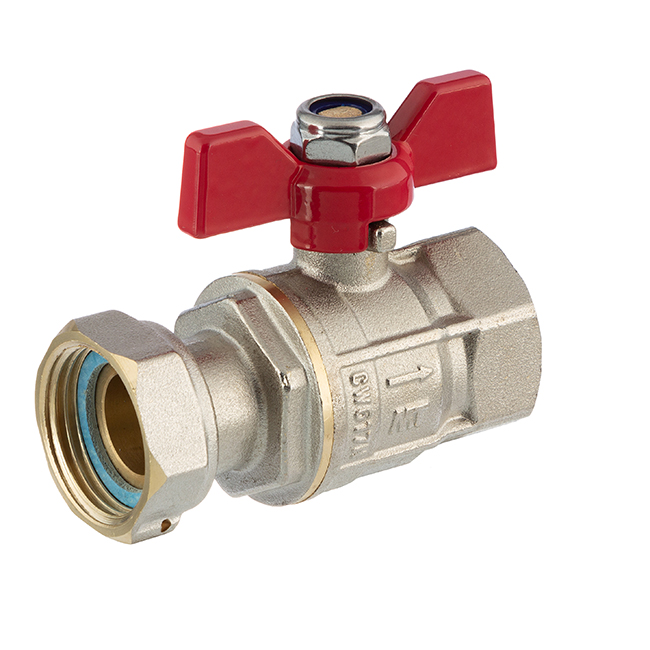

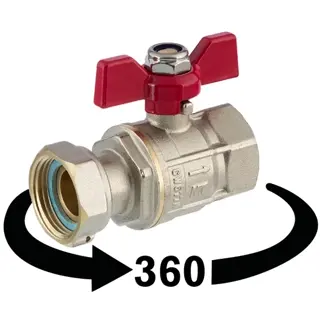

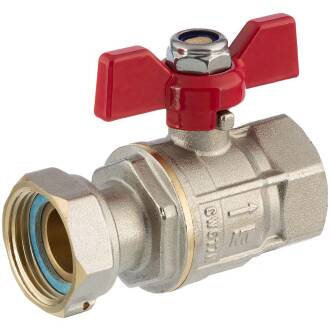

Messing Kugelhahn mit integriertem Rückschlagventil

Artikelnummer: MA0020
Auswahl Steuerzone / Lieferland
ab
14,42 €
inkl. 19% USt. , zzgl. Versand
  • Sofort verfügbar
array(7) { ["tabellen_ansicht"]=> string(1) "1" ["meta keywords"]=> string(19) "Kugelhahn_Typ Multi" ["bild_abmessungen"]=> string(40) "/bilder/abmessungen/MA0020_Zeichnung.jpg" ["dimension_0010_variante"]=> string(0) "" ["hat_3d_bilder"]=> string(1) "1" ["anbieterkennzeichnung_mt"]=> string(1) "1" ["gpsr_manufacturer_name"]=> string(5) "HTC©" }
Datenblatt als PDF
Gewindekennung Zoll
  • Sofort verfügbar
   Varianten

Artikel-Nr.
Variante
B
G
G1
H
L
L1
L2
Preis
Menge
MA0020.020.025
1/2" x 3/4"
52
1/2" (20,96mm)
3/4" (26,44mm)
53,5
74
10
9,5
14,42 €*
Stk:
MA0020.025.025
3/4" x 3/4"
52
3/4" (26,44mm)
3/4" (26,44mm)
61
79
12,5
9,5
18,85 €*
Stk:
MA0020.032.032
1" x 1"
67,5
1" (33,25mm)
1" (33,25mm)
73,5
88,5
14
9,5
29,71 €*
Stk:

inkl. 19% USt. , zzgl. Versand

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

   Beschreibung

Messing Kugelhahn mit integrierten Rückschlagventil, Innengewinde x Überwurfverschraubung

Anschluss:
Innengewinde x Überwurf Innengewinde ISO 228/1 (DIN 259)
Gewinde Innengewinde feststehend:
BSP Rohrgewinde G DIN 2999 & BS21, ISO 228/1 & ISO 7/1, nicht selbstdichtend, Abdichtung mit Hanf, Dichtpaste o.ä.
Gewinde Innengewinde Überwurfmutter:
BSP Rohrgewinde G DIN 2999 & BS21, ISO 228/1 & ISO 7/1, flachdichtend
Temperatur:
-20°C bis 120°C
Arbeitsdruck (PN):
16 bar bei 20°C, Medium Wasser
Material:
Messing CW61N (für Trinkwasserleitungen verwendbar)
Dichtung:
PTFE (Teflon) Kugelsitz und NBR O-Ringe
DIN:
Dimensionen konform ISO 4144, Anschlussgewinde nach ISO 7/1 (DIN 2999 / BS 21)
Einsatzgebiet:
geeignet für Trinkwasser, Kalt- und Warmwasser
Farbe:
Messing verchromt / Griff: Rot

Messing Kugelhahn mit integriertem Rückschlagventil Explosionsbild

Technische Daten


  • Körper und Überwurfmutter Messing CW617N
  • PTFE Kugelsitz und NBR O-Ringe
  • POM Rückschlageinheit integriert in der Kugel
  • Aluminium Butterfly Griff
  • Gewinde ISO 228/1 (DIN 259)
  • Arbeitstemperatur -20°C - 120°C
  • max. Arbeitsdruck 16 bar
  • Verwendbar für Kalt/Heiss Trinkwasser

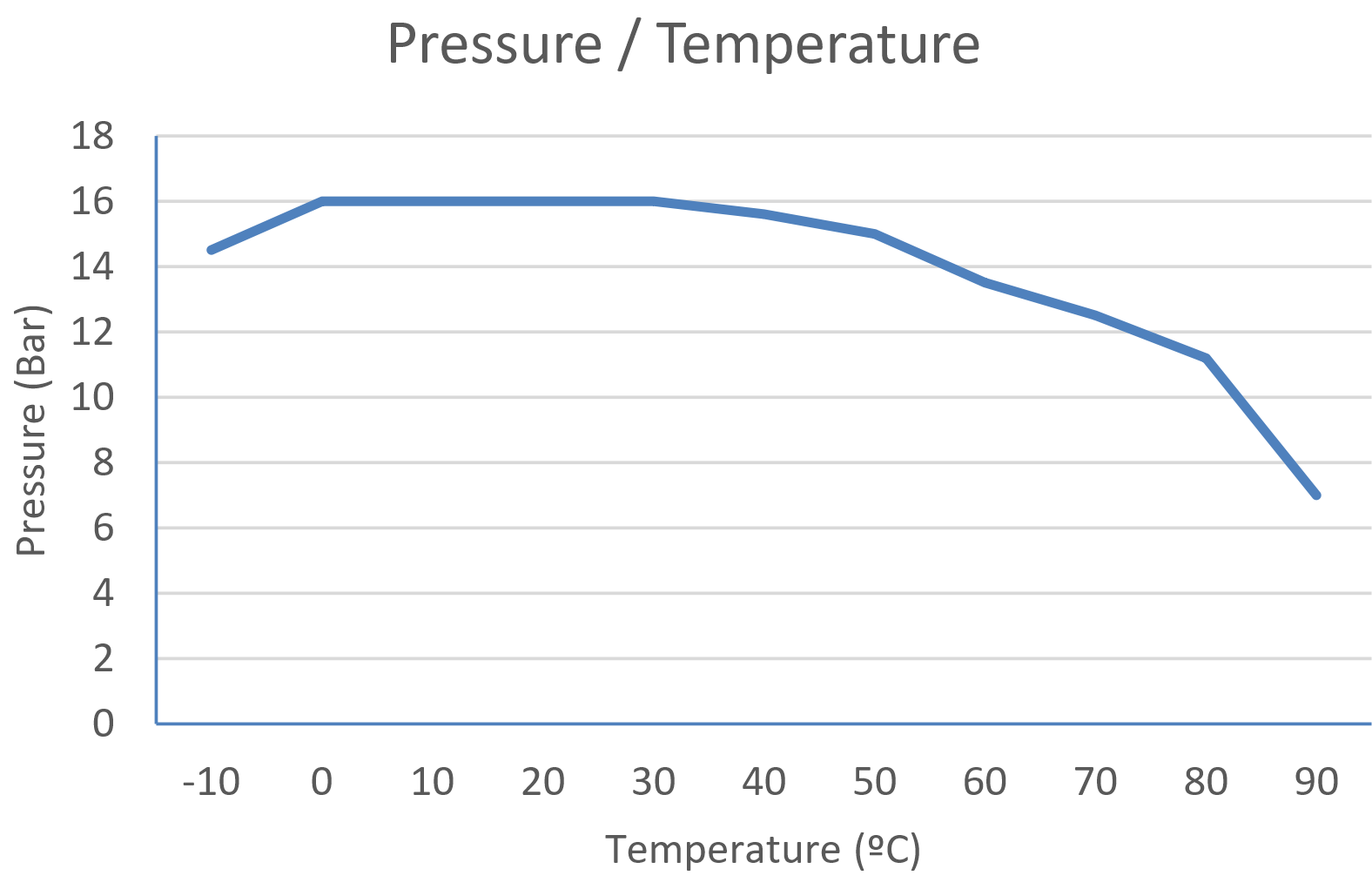

Messing Kugelhahn mit integriertem Rückschlagventil Druck-/Temperatur Diagramm

DOWNLOADRoHS Bestätigung HTC
DOWNLOADREACH Zusatz Messing HTC
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
