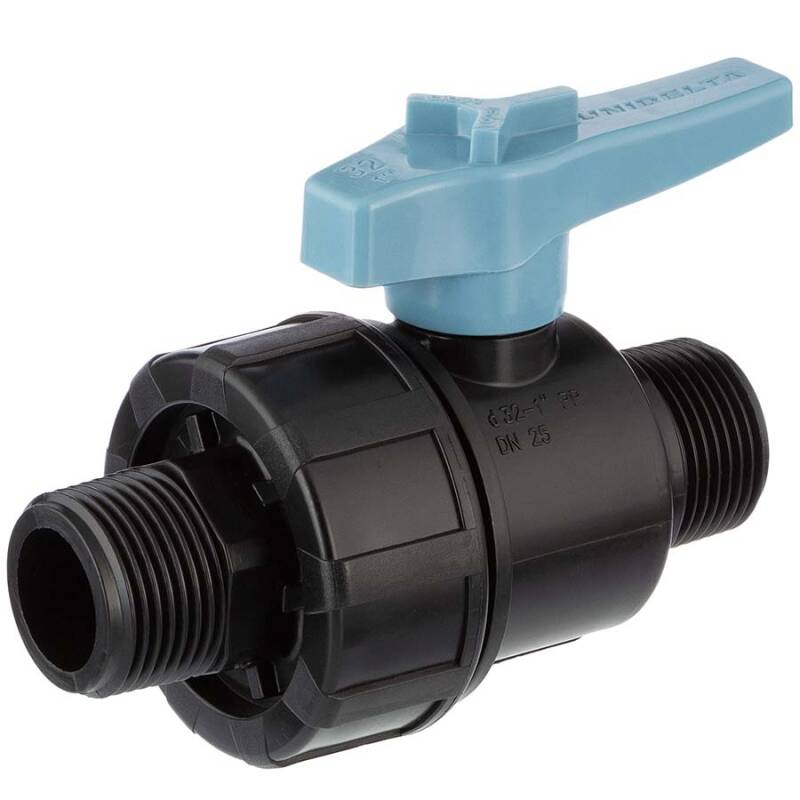

PP Kugelhahn 2fach Aussengewinde DVGW Unidelta
Beschreibung
PP Kugelhahn 2fach Aussengewindegewinde
DVGW geprüft für den Trinkwassereinsatz
Anschluss:
2fach Aussengewinde
Gewinde:
BSP
Rohrgewinde
G, Das Whitworth-Gewinde, auch als Zoll-Gewinde bezeichnet wird heute als British Standard Thread (BSP) auf dem europäischem Festland angewendet.
Sir Joseph Whitworth führte es 1841 als ersten genormtes Gewinde in der Welt ein.
nicht selbstdichtend
, Abdichtung mit Teflonband o.ä.Ein nicht selbstdichtendes Gewinde besteht meist durch ein paralleles Innengewinde und ein konisches Aussengewinde. Man benötigt Teflonband oder Dichtfaden für Kunststoff bzw. Teflonband, Dichtfaden oder Hanf für Metallgewinde zum Abdichten.
Temperatur:
bis 60°C konstant, kurzzeitig 80°C
Arbeitsdruck (
PN
):
Pressure Nominal, englisch für Nenndruck, der Druck (in bar), für den genormte Rohrleitungsteile ausgelegt sind
max. 16 bar bei 20°C
Zulassung:
DVGW, KIWA, WRAS
Material:
PP Polypropylen
O-Ring:
NBR
Acrylnitril-Butadien-Kautschuk, kurz auch Nitrilkautschuk, Kurzzeichen NBR (Nitrile Butadiene Rubber) zählt zu den Synthesekautschuken
Farbe:
Schwarz, Griff: Blau
Justierbarer Sicherheitsblock
Bei den Unidelta-Ventilen ist die Kugel zu Prüfzwecken gut zugänglich. Das ist ein großer Vorteil, da etwaige Ablagerungen, die sich während des Gebrauchs angesammelt haben, einfach entfernt werden können. Bei einem Sicherheitsblock mit Gewinde wird der Druck nicht an die Kugel weitergegeben und die Leichtgängigkeit bleibt erhalten. Ebenso spielt die Fließrichtung des durchzuleitenden Mediums keine Rolle mehr, da durch den Sicherheitsblock mit Gewinde dieser nicht mehr durch den Wasserdruck herausgedrückt werden kann.
1. Die Überwurfmutter lösen. Dadurch wird die Innenverzahnung sichtbar. Dann den Griff vom Steuerstab entfernen. Beachten Sie, dass sich die Verzahnung für die Ventile 20-25-32mm im oberen Teil befindet (1A) und für die Ventile mit 40-50-63mm im unteren Teil (1B).
2. Die Verzahnung des Griffs in das Innere der Verzahnung der Halterung der Kugeldichtung einfügen. Zum Lösen den eingefügten Griff im Uhrzeigersinn drehen (2A + 2B).
3. Die Halterung der Kugeldichtung entfernen, um den Zugang zur Kugel zu ermöglichen (3A + 3B).
Klemmringverschraubung aus PP Polypropylen - universell einsetzbar
Trinkwasserversorgung:
- DVGW geprüft für den Trinkwassereinsatz
Bewässerung:
- Landwirtschaft, Gärtnerei & Gartenbau, Weinberge
Besprengung:
- Wohngebiete, kommunale Bereiche, Sportplätze, Golfplätze, Reitplätze
Industrie:
- Druckluft, Wasserversorgung, Versorgung mit korrodierenden Flüssigkeiten, Kabelschutz
Qualität:
- Wetter, UV- und Ozonbeständig, hervorragende, wartungsfreie Korrosionsbeständigkeit
Preis/Leistung:
- unser Markenprodukt mit hervorragendem Preis-/Leistungsverhältnis
DOWNLOAD DVGW Prüfzeugnis Unidelta
DOWNLOADKWT Prüfzeugnis Unidelta
DOWNLOADRoHS Bestätigung Unidelta
DOWNLOAD verarbeiten von PP Klemm Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD PP Polypropylen Temperatur-/Druckdiagramm
DOWNLOAD chemische Beständigkeit von Kunststoffen
Festziehen der Überwurfmutter mit Spezialschlüssel
Unsere Empfehlung
Fast jeder Hersteller von Klemmfittings bietet ebenso einen Motageschlüssel zum Festziehen der Überwurfmuttern an.
Nach unserer Erfahrung ist dieser Montageschlüssel je nach Hersteller entweder günstig und von miserabler Qualität und meist nach dem Anziehen der zweiten Überwurfmutter schon abgescheuert.
Oder der Montageschlüssel ist von sehr guter Qualität aus einem hochwertigen Kunststoff und kostet fast mehr als die gesamte Installationsware und am Ende kann man sich diesen ins Regal legen.
Wir empfehlen deshalb den Spannriemen für Kupplungen, bis 32mm ist die "kleine" Version ausreichend, ab 40mm sollte die "große" Version gewählt werden. Neben der einfachen, universellen Anwendung ist der Spannriemen auch nach Ihrem Bauprojekt einsetzbar in Küche und Werkstatt.
PP Kugelhahn 2fach Aussengewinde DVGW Unidelta
Sie können diesen Kugelhahn vom top Produzenten für Komponenten für die Wassertechnik UNIDELTA mit zweifachem Aussengewinde neben vielen anderen Varianten hier bei PVC-Welt.de kaufen. Wir sind kein Großhändler, bieten Ihnen aber unsere Artikel zu Großhandelskonditionen ab dem ersten Stück an. Unter der Artikelnummer 1072 bietet Unidelta den PP Polypropylen Kugelhahn mit Aussengewinde an.
Unidelta PP-Klemmverbinder sind DVGW-geprüft. Neben dieser Zulassung liegen weitere Zertifikate für ganz Europa vor wie z.B. KIWA oder WRAS, um nur die wichtigsten zu nennen.
hochwertige Komponenten für eine hochwertige Armatur:
- Körper, Hülse, Überwurfmutter: Polypropylen (PP-B) mit hohem Stabilitätsgrad und UV-Schutz
- Dichtung: Nitrilkautschuk (NBR)
- Dichtring: Acetalharz (POM)
- Arbeitsdruck 16 bar (240 psi bei 20°C Wasser
- alle Kugelhähne werksseitig hydraulisch geprüft
Die Vorteile eines Kugelhahns aus PP Polypropylen im Gegensatz zu PVC-U liegen in der höheren Wertigkeit des Materials. Polypropylen ist UV-beständig, wärmebeständiger und ist so besser geeignet für den Verbau im Freien z.B. für eine Solaranlage, da er Witterung und Temperaturen über +40°C bedenkenloser trotz als ein Kugelhahn aus PVC-U.
