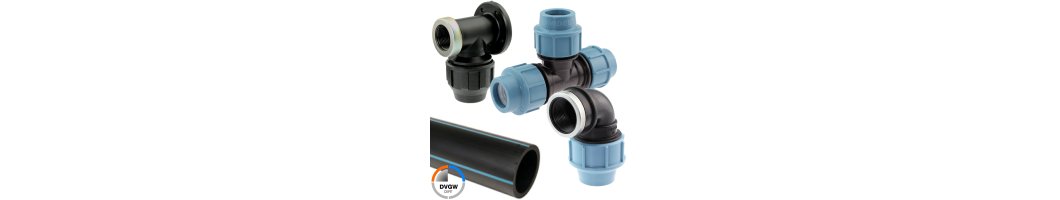

PP Klemmfittings, PE Rohre und Zubehör

PE-Rohr und PP Klemmfittings - offene Fragen schnell erklärt

PP Klemmverschraubungen sind ausschließlich für PE-Rohr aus PE-LD, PE-HD, PE40, PE80 und PE100 geeignet. Alle gebräuchlichen PE-Rohre werden damit abgedeckt. In unserem Onlineshop PVC-Welt.de finden Sie die höchste Qualitätsstufe an PE-Rohren: PE-Rohr PE100 - SDR11 - PN16 bar

PP Polypropylen und auch PE Polyethylen sind Kunststoffe, welche von Hause aus absolut ungiftig, geruchs- und geschmackslos und dadurch für den Transport von Trinkwasser, Wein, Getränke und andere nährenden Flüssigkeiten geeignet sind.

PE-Rohr und PP Klemmfittings können oberirdisch und unterirdisch im Sandbett verlegt verbaut werden. Bei unterirdischem Verbau ist auf die Frostfreigrenze zu achten bzw. die Installation während der Frostperiode wasserfrei zu halten.

PE-Rohr und PP Klemmfittings sind für den Kaltwasserbereich konzipiert, auch wenn eventuell das Material eine höhere Belastungsgrenze vorweist, sind die Artikel nicht für eine Warmwasserheizung (z.B. Hausbau) einsetzbar.

PE-Rohr und PP Klemmfittings sind NICHT für Gasinstallation geeignet.

Der gängige Gewindetyp in der Sanitärbranche ist das BSP Gewinde (Whitworth-Rohrgewinde). Somit sind theoretisch alle PP Klemmfittings mit Gewinde mit Gewindefittings aus anderen Materialien wie Messing, Edelstahl oder PVC-U kompatibel.
Gewinde dieses Typs sind nicht selbstdichtend und benötigen ein geeignetes Gewindedichtmaterial wie z.B. Teflonband. Das Innengewinde ist parallel und der Gewindekennung wird das Kürzel "Rp" vorgestellt. Das Aussengewinde ist konisch ausgelegt und der Gewindekennung wird das Kürzel "R" vorgestellt.

Damit Klarheit herrscht ...: das Kreuz mit dem Zoll - oder warum 1" eben keine 25,4mm sind

Teflonband, Dichtfaden, Hanf und Dichtpaste: Gewindedichtmaterial

Verwenden Sie kein quellendes Dichtmaterial: abdichten und verbinden von Kunsstoffgewinden

JA. Die Klemmverschraubung kann jederzeit gelöst und die Rohre entfernt werden.

PE-Rohre und PP Klemmverschraubungen sind für den Kaltwassereinsatz konzipiert. Mit Einschränkung sind sie aber auch für den Transport von warmen Wasser bei reduzierten Wertigkeiten bis ca. +60°C (kurzzeitig bis +80°C) nutzbar und somit besser für diese Aufgabe geeignet als z.B. PVC-U Rohre und Fittings.
Als Zulauf- und Ablaufrohr für Wärmepumpen in der Pooltechnik kommen Sie unter Beachtung der maximalen Temperaturangaben zum Einsatz und auch eine dauerhafte Sonneneinstrahlung läßt die Rohre kaum verspröden, da sie und die PP Klemmfittings eine hohe UV-Beständigkeit aufweisen.
Beachten Sie aber trotzdem: bei Sonnenbestrahlung (dies ist auch bei Wolkenbildung gegeben!) muss zwingend eine Zirkulation stattfinden!

NEIN, PP-Klemmfittings sind in Verbindung mit PE-Rohr ausschließlich für den Transport von Flüssigkeiten ausgelegt.

In Deutschland wird seit den 60er Jahren des vergangenen Jahrhunderts Polyethylen (PE) als Werkstoff für Gas- und Wasserrohre eingesetzt. Diese Rohre sind für eine Lebensdauer von 50 Jahren konzipiert, welche sie halten und teilweise darüber hinaus im Einsatz sind.

PP Polypropylen Klemmfittings Formteile sind für eine Nutzungsdauer von 25 Jahren, bei dem Medium Wasser und einer Temperatur von 20°C, ausgelegt. Stärkere mechanische Beanspruchung oder Witterungseinflüße können die Haltbarkeit z.Z. stark einschränken.

PE-Rohre und PP Klemmverschraubungen sind ohne Probleme in Verbindung mit Ozon, Chlor und Salzwasser einsetzbar. Die Limitierung liegt an ganz anderer Stelle: Dichtungen in Verschraubungen, Zusatzaggregaten etc. Hier ist unbedingt darauf zu achten, dass die Dichtung aus NBR, EPDM oder höherwertig besteht. Dichtungen regelmäßig pflegen, da an den Dichtungen Verkrustungen durch anhaftende Salze entstehen können.

PE-Rohre und PP Klemmverschraubungen von HTC sind ideal für preisbewußte Installationen für Brauchwasser, Bewässerung und können ebenso ohne Einschränkung für den industriellen Bereich sowie der Trinkwasserversorgung im privaten Bereich (ohne Zertifizierung) eingesetzt werden.

Eine breite Range von Anschlussmöglichkeit ermöglicht Ihnen Ihr Projekt zu realisieren.

PE-Rohre und PP Klemmverschraubungen von HTC sind ideal für preisbewußte Installationen für Brauchwasser, Bewässerung und können ebenso mit Einschränkung für den industriellen Bereich sowie der Trinkwasserversorgung im privaten Bereich (ohne Zertifizierung) eingesetzt werden.

PE-Fittings aus Polypropylen und PE-Rohre sind ein optimales Leitungssystem zum Einsatz in der Kaltwassertechnik und haben sich vorallem in der Beregnungstechnik sowie der Trinkwasserversorgung durchgesetzt. Für den Einsatz in der Trinkwasserversorgung ist ein hoher Qualitätsstandard sowie nachweislich trinkwassergeprüfte Komponenten unerlässlich. PE-Rohr Klemmverbinder aus Polypropylen der Firma UNIDELTA sind geprüft und haben eine Zulassung nach DVGW, KIWA und WRAS. In Verbindung mit unserem DVGW-zertifizierten PE-Rohr der höchsten Wertigkeit in PE-100 Qualität gelingt Ihr Vorhaben auf höchstem Niveau.

DN (französisch Diamètre Nominal) - als Nennweite bezeichnet man den inneren Durchmesser eines Rohres bzw. den nominalen Durchlass einer Armatur. Ein Rohr mit einem Aussenmaß von 50mm und einer Wandstärke von 2,4mm hat tatsächlich DN (Innendurchmesser) 45,2mm.

DN - die Nennweite bei Wikipedia

Nach dem Studium des Links noch mehr verwirrt?
Deshalb sprechen wir bei Rohren vom Aussendurchmesser und bei Fittings vom Innendurchmesser, d.h. haben Sie ein Rohr mit einem Aussendurchmesser von 50mm (Stutzen, männlich) benötigen Sie eine Muffe (weiblich) mit einem Innendurchmesser von 50mm, um beide zu verbinden. Die Wandstärke des Rohrs spielt hierbei keine Rolle, da bei PVC-U Rohren die Wandstärke den Innendurchmesser verringert, der Aussendurchmesser bleibt gleich.

PE-Rohr und PP Polypropylen Klemmverschraubung

Aufbau einer PP Polypropylen Klemmverschraubung für PE-Rohr

PP Klemmverschraubung Explosionsbild

 Nummer  Bezeichnung  Material
 1  Körper  PP
 2  O-Ring  NBR
 3  Einlegeteil  PP
 4  Grip-Ring  POM
 5  Überwurfmutter  PP

PP Polypropylen ist im Gegensatz zu PE-Rohren ein harter Kunststoff. Der Grip-Ring schneidet sich
beim Festziehen der Überwurfmutter in die Aussenseite des PE-Rohres. So entsteht deine stabile,
mechanische Verbindung zwischen dem Rohr und dem Fitting. Das Einlegeteil hält den O-Ring in Position, so dass dieser nach der Montage das PE-Rohr abdichtet. Ein Anfasen ist notwendig und ein Anfeuchten hilfreich beim Einführen des PE-Rohrs in den Fitting, so dass das PE-Rohr beim Einschieben nicht den O-Ring beschädigt oder nach unten in den Rohrkanal mit einschiebt.

Der Klemmverbinder ist eine dauerhafte Verbindung kann aber jederzeit wieder gelöst um anschließend an anderer Stelle verwendet zu werden.


Verarbeiten von PE-Rohr und PP Polypropylen Klemmverschraubungen



DOWNLOAD Verarbeiten von PP Klemm Fittings

DOWNLOAD Die Gewindekennung - oder warum 1" eben keine 25,4mm sind

DOWNLOAD PP Polypropylen Temperatur-/Druckdiagramm

DOWNLOAD Chemische Beständigkeit von Kunststoffen

DOWNLOAD DVGW Prüfzeugnis Unidelta

DOWNLOAD KWT Prüfzeugnis Unidelta

DOWNLOAD RoHS Bestätigung Unidelta

DOWNLOAD DVGW Zertifikat PE-Rohr

Unidelta Spa wurde 1973 mit der Produktion von Rohren aus Polyethylen hoher und niedriger Dichte und vernetztem Polyethylen für den Bau von Aquädukten, Gasleitungen, Bewässerungssystemen, Feuerlöschrohren, Abflussleitungen und Heizungssystemen gegründet.


Unidelta ist führend im Hydro-Thermo-Sanitärsektor, dank eines konsolidierten Know-hows aus über vierzig Jahren Erfahrung, eine Garantie für gesuchte und zertifizierte Qualität in jeder Phase des Produktionsprozesses (UNI EN ISO 9001: 2015 ) und in jedem seiner Produkte.

zertifiziert für:
  • DVGW - Deutschland
  • KIWA - Niederlande
  • WRAS - Großbritanien
  • ITA - Italien
  • ITB - Polen
  • ETA - Dänemark

Eigenschaften von PE-Rohren und PP Klemmverschraubungen

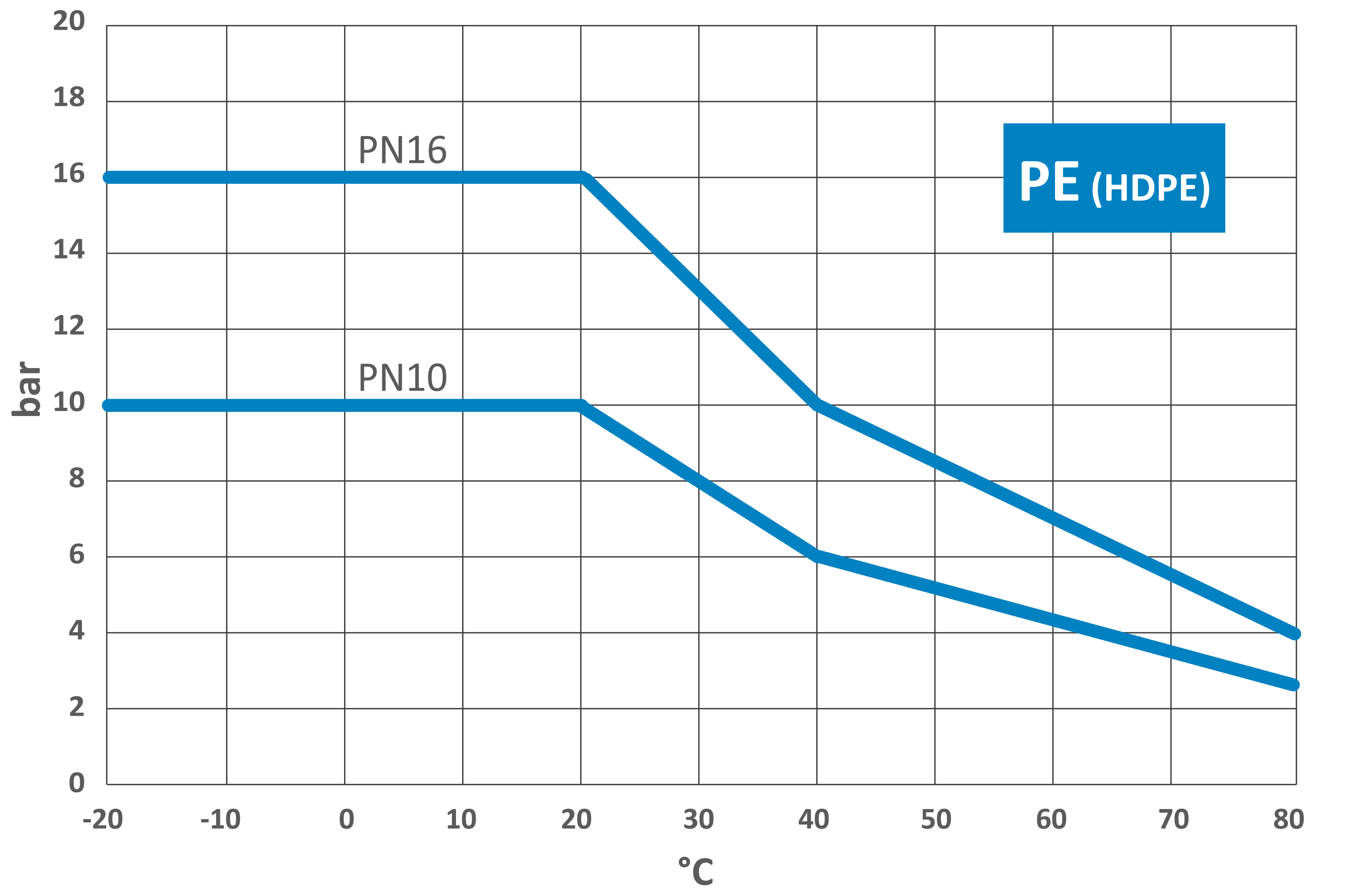

PE-Rohr Druck-Temperatur-Verhalten


PE-Rohr-Temperatur-Verhalten

Temperatur-/Druckdiagramm

PE-Rohr und PP Klemmverschraubungen können für Temperaturen von unter 0°C verwendet werden - dies setzt aber eine wässerige Flüssigkeit voraus, da bei Eisbildung das Volumen sich vergrößert und Rohr und Fittings beschädigt oder zerstört werden können.
Bei steigenden Temperaturen sinkt der maximal zulässige Betriebsdruck, welcher in PN (Pressure Nominal) angeben wird. Auch wenn die beiden Kunststoffe PE (HDPE) und PP Polypropylen höhere Temperaturen ermöglichen, so sind PE-Rohre und PP Klemmverschraubungen für Kaltwasserleitungen konzipiert.

UV-Beständigkeit

PE-Rohr und PP Klemmverschraubungen sind auf Grund von beigemischten UV-Stabilisatoren UV-beständig und können somit ohne Einschränkung auch oberirdisch verwendet werden. Allerdings ist hier die Frostfreigrenze zu beachten bzw. sicherzustellen, dass bei Frostgefahr die Leitung wasserfrei ist. Beachten Sie, dass bereits geringe Wassermengen in Verschraubungen diese sprengen können.

Trinkwasser und Brauchwasser

Hochwertige Komponenten für Trinkwasser und Brauchwasser. Der max. Arbeitsdruck mit PN 16 bar sagt mehr aus als die reine max. Druckbelastung. Ein Fitting mit einer hohen Wertigkeit und qualitativ hochwertigeren Bestandteilen stellt mit Sicherheit eine bessere Alternative dar, als ein Bauteil, welches sich am Minimum orientiert.


Technische Information

PE Rohr PE-HD100:


  • PE HD 100 Polyethylen High Density, SDR 11, DIN 8074/8075, EN 12201
  • Betriebsdruck max. 16 bar bei 20 °C
  • Temperaturbereich - 20°C bis + 60°C
  • PE Rohre in der Farbe Schwarz mit blauen Streifen für Trinkwasser
  • hohe chemische Beständigkeit, beständig gegen Laugen, Salzlösungen und anorganische Säuren, beständig gegen Alkohol, Öl und Benzin
  • korrisionsbeständig, beständig gegen UV-Strahlen, physiologisch und toxikologisch unbedenklich

PP Klemmfitting für PE-Rohr:


  • Abmessungen und Dimensionen nach EN 712/713/715/911; ISO 3501/3503/3458/3459
  • zur Installation mit PE-Rohren nach ISO 11922; DIN 8072/8074; UNE 53131
  • Gewinde (BSP) hergestellt nach Standard ISO 7, DIN 2999
  • max. PN 16 bar bei 20°C Medium Wasser, Gewinde max. 10 bar, mit Verstärkungsring max. 16 bar
  • alle Innengewinde mit Verstärkungsring (16 bar) - außer separat vermerkt
  • PP Polypropylen ist absolut ungiftig, geruchs- und geschmackslos, Wetter., Ozon- und UV-beständig
