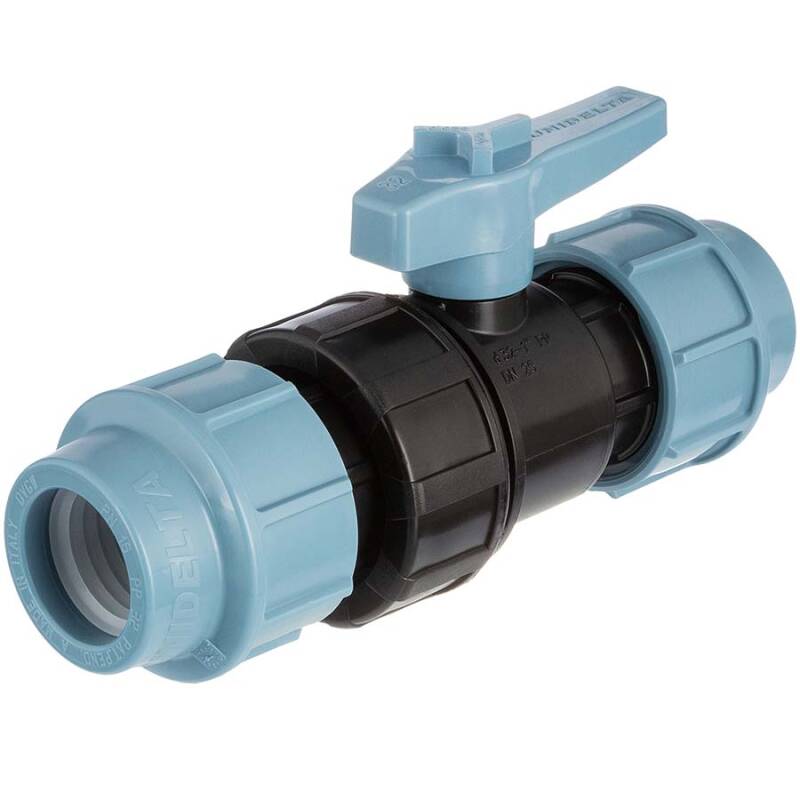

PP Kugelhahn 2fach Klemme DVGW Unidelta

Artikelnummer: PA0400

8,21 €

inkl. 16% USt., zzgl. Versand

Produktbild ArtikelNr. Variante Preis Menge
PP Kugelhahn 2fach Klemme DVGW 2fach 20mm Unidelta PA0400.000.020 2fach 20mm 8,21 €*
PP Kugelhahn 2fach Klemme DVGW 2fach 25mm Unidelta PA0400.000.025 2fach 25mm 8,72 €*
PP Kugelhahn 2fach Klemme DVGW 2fach 32mm Unidelta PA0400.000.032 2fach 32mm 9,11 €*
PP Kugelhahn 2fach Klemme DVGW 2fach 40mm Unidelta PA0400.000.040 2fach 40mm 13,83 €*
PP Kugelhahn 2fach Klemme DVGW 2fach 50mm Unidelta PA0400.000.050 2fach 50mm 18,93 €*
PP Kugelhahn 2fach Klemme DVGW 2fach 63mm Unidelta PA0400.000.063 2fach 63mm 30,50 €*

inkl. 16% USt., zzgl. Versand

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm.
Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Wir behalten uns jederzeit Änderung ohne Ankündigung vor.
Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

Beschreibung

PP Kugelhahn für PE-Rohr 2fach Klemme DVGW

DVGW geprüft für den Trinkwassereinsatz

Anschluss:
2fach Klemme
Temperatur:
bis 60°C konstant, kurzzeitig 80°C
Arbeitsdruck (
PN
Pressure Nominal, englisch für Nenndruck, der Druck (in bar), für den genormte Rohrleitungsteile ausgelegt sind
):
max. 16 bar bei 20°C
Zulassung:
DVGW, KIWA, WRAS
Material:
PP Polypropylen
O-Ring:
NBR

Acrylnitril-Butadien-Kautschuk, kurz auch Nitrilkautschuk, Kurzzeichen NBR (Nitrile Butadiene Rubber) zählt zu den Synthesekautschuken

Farbe:
Schwarz, Überwurfmutter: Blau
Verwendung:
Rohre aus PELD, PEHD, PE40, PE80, PE100
Unidelta Kugelsicherung

Justierbarer Sicherheitsblock

Bei den Unidelta-Ventilen ist die Kugel zu Prüfzwecken gut zugänglich. Das ist ein großer Vorteil, da etwaige Ablagerungen, die sich während des Gebrauchs angesammelt haben, einfach entfernt werden können. Bei einem Sicherheitsblock mit Gewinde wird der Druck nicht an die Kugel weitergegeben und die Leichtgängigkeit bleibt erhalten. Ebenso spielt die Fließrichtung des durchzuleitenden Mediums keine Rolle mehr, da durch den Sicherheitsblock mit Gewinde dieser nicht mehr durch den Wasserdruck herausgedrückt werden kann.

1. Die Überwurfmutter lösen. Dadurch wird die Innenverzahnung sichtbar. Dann den Griff vom Steuerstab entfernen. Beachten Sie, dass sich die Verzahnung für die Ventile 20-25-32mm im oberen Teil befindet (1A) und für die Ventile mit 40-50-63mm im unteren Teil (1B).

2. Die Verzahnung des Griffs in das Innere der Verzahnung der Halterung der Kugeldichtung einfügen. Zum Lösen den eingefügten Griff im Uhrzeigersinn drehen (2A + 2B).

3. Die Halterung der Kugeldichtung entfernen, um den Zugang zur Kugel zu ermöglichen (3A + 3B).

Klemmringverschraubung aus PP Polypropylen - universell einsetzbar

Trinkwasserversorgung:
  • DVGW geprüft für den Trinkwassereinsatz
Bewässerung:
  • Landwirtschaft, Gärtnerei & Gartenbau, Weinberge
Besprengung:
  • Wohngebiete, kommunale Bereiche, Sportplätze, Golfplätze, Reitplätze
Industrie:
  • Druckluft, Wasserversorgung, Versorgung mit korrodierenden Flüssigkeiten, Kabelschutz
Qualität:
  • Wetter, UV- und Ozonbeständig, hervorragende, wartungsfreie Korrosionsbeständigkeit
Preis/Leistung:
  • unser Markenprodukt mit hervorragendem Preis-/Leistungsverhältnis

DOWNLOAD DVGW Prüfzeugnis Unidelta
DOWNLOADKWT Prüfzeugnis Unidelta
DOWNLOADRoHS Bestätigung Unidelta

DOWNLOAD verarbeiten von PP Klemm Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD PP Polypropylen Temperatur-/Druckdiagramm
DOWNLOAD chemische Beständigkeit von Kunststoffen

Festziehen der Überwurfmutter mit Spezialschlüssel

Spannriemen

Unsere Empfehlung

Fast jeder Hersteller von Klemmfittings bietet ebenso einen Motageschlüssel zum Festziehen der Überwurfmuttern an.
Nach unserer Erfahrung ist dieser Montageschlüssel je nach Hersteller entweder günstig und von miserabler Qualität und meist nach dem Anziehen der zweiten Überwurfmutter schon abgescheuert.
Oder der Montageschlüssel ist von sehr guter Qualität aus einem hochwertigen Kunststoff und kostet fast mehr als die gesamte Installationsware und am Ende kann man sich diesen ins Regal legen.
Wir empfehlen deshalb den Spannriemen für Kupplungen, bis 32mm ist die "kleine" Version ausreichend, ab 40mm sollte die "große" Version gewählt werden. Neben der einfachen, universellen Anwendung ist der Spannriemen auch nach Ihrem Bauprojekt einsetzbar in Küche und Werkstatt.

PP Kugelhahn 2fach Klemmanschluss beidseitig Klemme DVGW Trinkwasser geeignet von Unidelta

Die Armaturen von Unidelta gibt es in verschiedenen Anschlussvarianten. Die hier in unserem Webshop PVC-Welt.de angebotene Variante hat auf beiden Seiten Klemmen zur Aufnahme von PE-Rohr.
Durch das eingesetzte Material PP Polypropylen besteht keine Gefahr der Korrosion oder Oxidation. Die Druckbeständigkeit beträgt PN 16 bar bei 20°C. PP Polypropylen ist UV-beständig.
Die Besonderheit und die Hochwertigkeit der Kugelfixierung ist nicht auf den ersten Blick sichtbar. Die beidseitig gesicherte Kugel hat einen justierbaren Sicherheitsblock. Dieses hochwertige Feature ermöglicht die Einstellung der Kugeldichtung mittels des abnehmbaren Griffs mit integrierten Regulierschlüssel. Bei einem Sicherheitsblock mit Gewinde wird der Druck nicht an die Kugel weitergegeben und die Leichtgängigkeit bleibt erhalten. Ebenso spielt die Fließrichtung des durchzuleitenden Mediums keine Rolle mehr, da durch den Sicherheitsblock mit Gewinde dieser nicht mehr durch den Wasserdruck herausgedrückt werden kann. Ebenso kann die Kugel zu Prüfzwecken leicht entnommen werden um z.B. Ablagerungen zu entfernen
Zur Sicherung der Kugelstellung kann der Griff entfernt werden. Öffnungs- und Schließrichtung des Ventils sind auf dem Griff durch "OPEN" und "CLOSE" gekennzeichnet. Der Hahn weist einen Doppelpfeil auf zur deutlichen Erkennung der beidseitigen Flussrichtung.
DVGW Prüfzeugnis von Unidelta, KWT Prüfzeugnis sowie RoHS Bestätigung von unserem Partnerlieferanten Unidelta finden Sie bequem zum Download über das Anklicken der jeweiligen Schaltfläche. So liegt Ihnen einfach und schnell die vollständige Dokumentation zum gewünschten Produkt vor.
