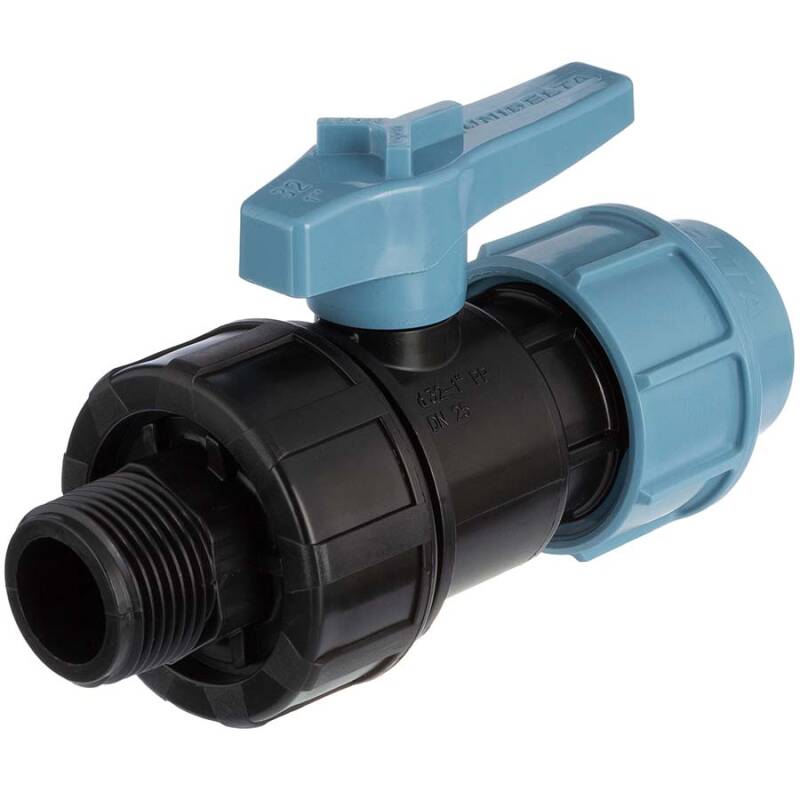

PP Kugelhahn Klemme x Aussengewinde DVGW Unidelta

Artikelnummer: PA0402

7,89 €

inkl. 16% USt., zzgl. Versand

Produktbild ArtikelNr. Variante Preis Menge
PP Kugelhahn Klemme x Aussengewinde DVGW 20mm x 1/2" Unidelta PA0402.020.020 20mm x 1/2" 7,89 €*
PP Kugelhahn Klemme x Aussengewinde DVGW 25mm x 3/4" Unidelta PA0402.025.025 25mm x 3/4" 8,42 €*
PP Kugelhahn Klemme x Aussengewinde DVGW 32mm x 1" Unidelta PA0402.032.032 32mm x 1" 8,85 €*
PP Kugelhahn Klemme x Aussengewinde DVGW 40mm x 1 1/4" Unidelta PA0402.040.040 40mm x 1 1/4" 12,86 €*
PP Kugelhahn Klemme x Aussengewinde DVGW 50mm x 1 1/2" Unidelta PA0402.050.050 50mm x 1 1/2" 17,40 €*
PP Kugelhahn Klemme x Aussengewinde DVGW 63mm x 2" Unidelta PA0402.063.063 63mm x 2" 28,12 €*

inkl. 16% USt., zzgl. Versand

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm.
Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Wir behalten uns jederzeit Änderung ohne Ankündigung vor.
Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

Beschreibung

PP Kugelhahn für PE-Rohr Klemme x Aussengewinde

DVGW geprüft für den Trinkwassereinsatz

Anschluss:
Klemme x Aussengewinde
Gewinde:
BSP
Rohrgewinde

Das Whitworth-Gewinde, auch als Zoll-Gewinde bezeichnet wird heute als British Standard Thread (BSP) auf dem europäischem Festland angewendet.

Sir Joseph Whitworth führte es 1841 als ersten genormtes Gewinde in der Welt ein.

G,
nicht selbstdichtend

Ein nicht selbstdichtendes Gewinde besteht meist durch ein paralleles Innengewinde und ein konisches Aussengewinde. Man benötigt Teflonband oder Dichtfaden für Kunststoff bzw. Teflonband, Dichtfaden oder Hanf für Metallgewinde zum Abdichten.

, Abdichtung mit Teflonband o.ä.
Temperatur:
bis 60°C konstant, kurzzeitig 80°C
Arbeitsdruck (
PN
Pressure Nominal, englisch für Nenndruck, der Druck (in bar), für den genormte Rohrleitungsteile ausgelegt sind
):
max. 10 bar bei 20°C
Zulassung:
DVGW, KIWA, WRAS
Material:
PP Polypropylen
O-Ring:
NBR

Acrylnitril-Butadien-Kautschuk, kurz auch Nitrilkautschuk, Kurzzeichen NBR (Nitrile Butadiene Rubber) zählt zu den Synthesekautschuken

Farbe:
Schwarz, Überwurfmutter: Blau
Verwendung:
Rohre aus PELD, PEHD, PE40, PE80, PE100
Unidelta Kugelsicherung

Justierbarer Sicherheitsblock

Bei den Unidelta-Ventilen ist die Kugel zu Prüfzwecken gut zugänglich. Das ist ein großer Vorteil, da etwaige Ablagerungen, die sich während des Gebrauchs angesammelt haben, einfach entfernt werden können. Bei einem Sicherheitsblock mit Gewinde wird der Druck nicht an die Kugel weitergegeben und die Leichtgängigkeit bleibt erhalten. Ebenso spielt die Fließrichtung des durchzuleitenden Mediums keine Rolle mehr, da durch den Sicherheitsblock mit Gewinde dieser nicht mehr durch den Wasserdruck herausgedrückt werden kann.

1. Die Überwurfmutter lösen. Dadurch wird die Innenverzahnung sichtbar. Dann den Griff vom Steuerstab entfernen. Beachten Sie, dass sich die Verzahnung für die Ventile 20-25-32mm im oberen Teil befindet (1A) und für die Ventile mit 40-50-63mm im unteren Teil (1B).

2. Die Verzahnung des Griffs in das Innere der Verzahnung der Halterung der Kugeldichtung einfügen. Zum Lösen den eingefügten Griff im Uhrzeigersinn drehen (2A + 2B).

3. Die Halterung der Kugeldichtung entfernen, um den Zugang zur Kugel zu ermöglichen (3A + 3B).

Klemmringverschraubung aus PP Polypropylen - universell einsetzbar

Trinkwasserversorgung:
  • DVGW geprüft für den Trinkwassereinsatz
Bewässerung:
  • Landwirtschaft, Gärtnerei & Gartenbau, Weinberge
Besprengung:
  • Wohngebiete, kommunale Bereiche, Sportplätze, Golfplätze, Reitplätze
Industrie:
  • Druckluft, Wasserversorgung, Versorgung mit korrodierenden Flüssigkeiten, Kabelschutz
Qualität:
  • Wetter, UV- und Ozonbeständig, hervorragende, wartungsfreie Korrosionsbeständigkeit
Preis/Leistung:
  • unser Markenprodukt mit hervorragendem Preis-/Leistungsverhältnis

DOWNLOAD DVGW Prüfzeugnis Unidelta
DOWNLOAD KWT Prüfzeugnis Unidelta
DOWNLOAD RoHS Bestätigung Unidelta

DOWNLOAD verarbeiten von PP Klemm Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD PP Polypropylen Temperatur-/Druckdiagramm
DOWNLOAD chemische Beständigkeit von Kunststoffen

Festziehen der Überwurfmutter mit Spezialschlüssel

Spannriemen

Unsere Empfehlung

Fast jeder Hersteller von Klemmfittings bietet ebenso einen Motageschlüssel zum Festziehen der Überwurfmuttern an.
Nach unserer Erfahrung ist dieser Montageschlüssel je nach Hersteller entweder günstig und von miserabler Qualität und meist nach dem Anziehen der zweiten Überwurfmutter schon abgescheuert.
Oder der Montageschlüssel ist von sehr guter Qualität aus einem hochwertigen Kunststoff und kostet fast mehr als die gesamte Installationsware und am Ende kann man sich diesen ins Regal legen.
Wir empfehlen deshalb den Spannriemen für Kupplungen, bis 32mm ist die "kleine" Version ausreichend, ab 40mm sollte die "große" Version gewählt werden. Neben der einfachen, universellen Anwendung ist der Spannriemen auch nach Ihrem Bauprojekt einsetzbar in Küche und Werkstatt.

PP Kugelhahn Klemmanschluss x Aussengewinde beidseitig DVGW Trinkwasser zertifiziert von Unidelta

Wir bieten Ihnen hier die Armatur von Unidelta an mit einseitigem Klemmanschluss für PE-Rohr kombiniert mit Anschluss Aussengewinde.
Unidelta Kugelhahn Klemmringverschraubung x Aussengewinde. Die einseitige Verschraubung mit Überwurfmutter ist direkt im Kugelhahn integriert. Mit den innovativen Kugelhähnen von UNIDELTA lassen sich schnell und einfach Absperreinrichtungen, Absperrhähne, Absperrkugelhähne in eine PE-Rohrleitung einbauen. In Verbindung mit dem Aussengewinde kann auch ein Übergang von einem bestehenden Innengewinde am Leitungsstrang, Tank o.ä. zur PE-Leitung Wasserleitung Trinkwasserleitung installiert werden. Die integrierte Verschraubung mit Überwurfmutter an der einen Seite des Kugelhahns bietet gleichzeit den Revisionszugang zur Kugel. Diese läßt sich zu Reinigungszwecken vollständig demontieren. Der abnehmbare Griff mit seinem innovativen Y-Federprofil dient hier als Schlüssel zum Herausdrehen der Kugelhalterung Kugel-Halterings. Durch das eingesetzte Material PP Polypropylen besteht keine Gefahr der Korrosion oder Oxidation. Die Druckbeständigkeit beträgt PN 16 bar bei 20°C. PP Polypropylen ist UV-beständig.
Die Besonderheit und die Hochwertigkeit ist die Kugelfixierung, wie man sie nur von hochwertigen Industriearmaturen bei PVC-U Kugelhähnen kennt.. Die beidseitig gesicherte Kugel hat einen justierbaren Sicherheitsblock. Dieses hochwertige Feature ermöglicht die Einstellung der Kugeldichtung mittels des abnehmbaren Griffs mit integrierten Regulierschlüssel. Bei einem Sicherheitsblock mit Gewinde wird der Druck nicht an die Kugel weitergegeben und die Leichtgängigkeit bleibt erhalten. Ebenso spielt die Fließrichtung des durchzuleitenden Mediums keine Rolle mehr, da durch den Sicherheitsblock mit Gewinde dieser nicht mehr durch den Wasserdruck herausgedrückt werden kann. Die Kugel kann zu Prüfzwecken leicht entnommen werden um z.B. Ablagerungen zu entfernen
Zur Sicherung der Kugelstellung kann der Griff entfernt werden. Öffnungs- und Schließrichtung des Ventils sind auf dem Griff durch "OPEN" und "CLOSE" gekennzeichnet. Der Hahn weist einen Doppelpfeil auf zur deutlichen Erkennung der beidseitigen Flussrichtung.
Das DVGW Prüfzeugnis von Unidelta in Verbindung mit KWT Prüfzeugnis sowie RoHS Bestätigung von unserem Lieferanten Unidelta finden Sie bequem über den Download-Button.
