PP Rückschlagklappe - federlos für Flanschmontage

Artikelnummer: AK-340

81,35 €

inkl. 19% USt., zzgl. Versand

ArtikelNr. Variante Preis Menge
AK341 63mm 81,35 €*
AK342 75mm 81,35 €*
AK343 90mm 105,72 €*
AK344 110mm 118,13 €*
AK345 125mm 138,59 €*
AK346 160mm 207,86 €*
AK347 200/225 277,08 €*

inkl. 19% USt., zzgl. Versand

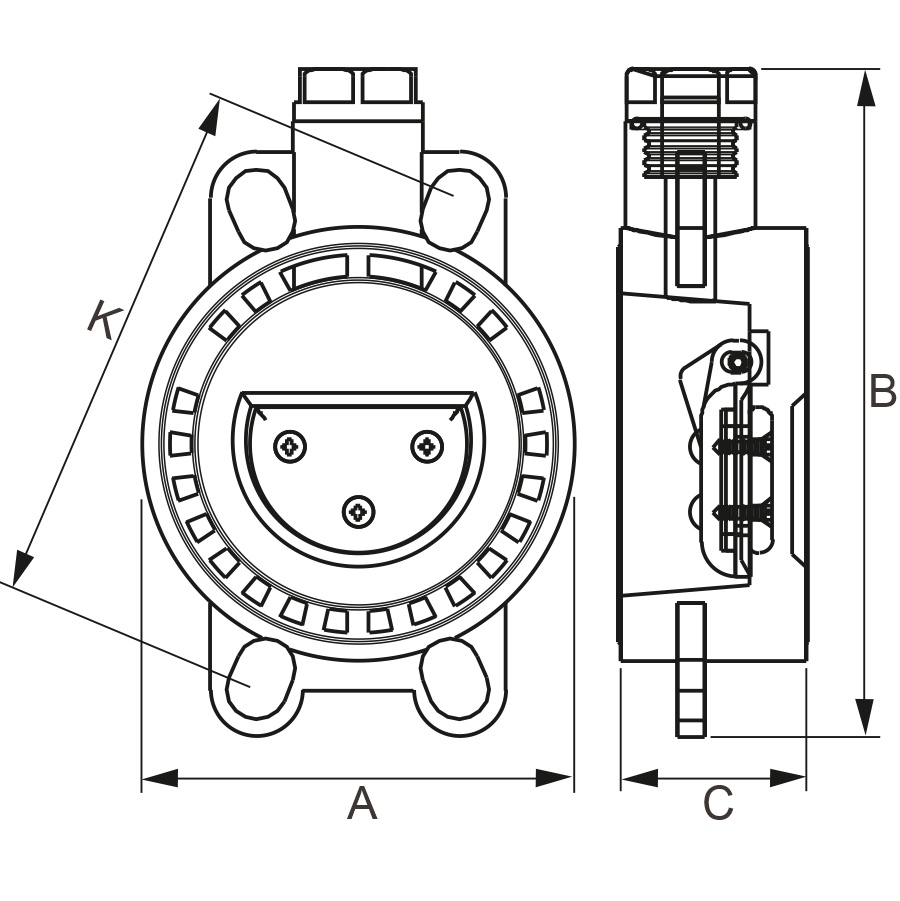

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm.
Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Wir behalten uns jederzeit Änderung ohne Ankündigung vor.
Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

Beschreibung

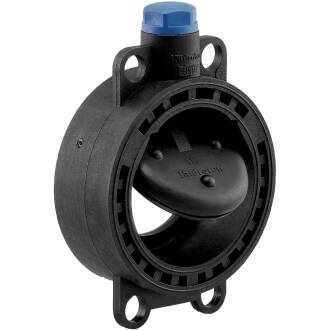

GFPP Rückschlagklappe - federlos für Montage zwischen Flanschsatz

GFPP glasfaserverstärktes Polypropylen Rückschlagventil mit innovativer Öffnungstechnik ermöglicht große Durchflußöffnung.

Was macht den Unterschied zu einer "herkömmlichen" Rückschlagklappe"?
  • glasfaserverstärktes Polypropylen bietet höchste Beständigkeit bei höheren Einsatztemperaturen
  • innovative Öffnungstechnik, durch breite Bauweise des Grundkörpers und Ansatz des Klappenmechanismus zu "Beginn" des Grundkörpers
    • ermöglicht größere Öffnung
    • ermöglicht größeren Öffnungswinkel
    • ermöglicht mehr Durchfluss ohne nennenwerten Widerstand
  • Arbeitsdruck
    PN
    Pressure Nominal, englisch für Nenndruck, der Druck (in bar), für den genormte Rohrleitungsteile ausgelegt sind
    16 bar (240 psi) bei 20°C (63mm - 125mm)
  • Arbeitsdruck PN 10 bar (150 psi) bei 20°C (ab 160mm)
  • die Rückschlagklappe für den Profi

 Anschluss:       Montage zwischen Flanschsatz
 Temperatur:  bis 60°C konstant, kurzzeitig 80°C
 Arbeitsdruck (PN):  PN 16 bar 63mm - 125mm | PN 10 bar 160mm - 200mm
 Material:  GFPP, glasfaserverstärkter Polypropylen
 Dichtung:  2fach EPDM Profi-Dichtung, Farbe Gelb
 Installation:  stehend oder liegend - Fallrichtung Klappe bzw. Durchflußrichtung beachten
 Farbe:  Schwarz
 Einsatzbereich:
PP Rückschlagklappe Hidroten Klappe Detail

Die Klappe im Detail

Die einzigartige Bauweise aus glasfaserverstärktem Polypropylen mit der speziellen Öffnungsmechanik sichert einen Öffnungswinkel von 75° auch verbaut zwischen den Flanschen, so dass die Performance dieser Rückschlagklappe deutlich über herkömmlichen Rückschlagklappen liegt.

PP Rückschlagklappe Hidroten Detail Montage

universelle Verwendung durch Langlochausführung

Die Langlöcher am Rückschlagklappenkörper machen die Armatur kompatibel zu verschiedenen existierenden Flanschnormen weltweit, wie z.B. DIN 8063, ANSI 16.5, BS10 oder UNE-EN 1452.
Flansch Schraubenreihenfolge

DOWNLOAD Energieverlustkurve

DOWNLOAD chemische Beständigkeit von Kunststoffen

DOWNLOAD äußere Merkmale von Spritzgussfittings
