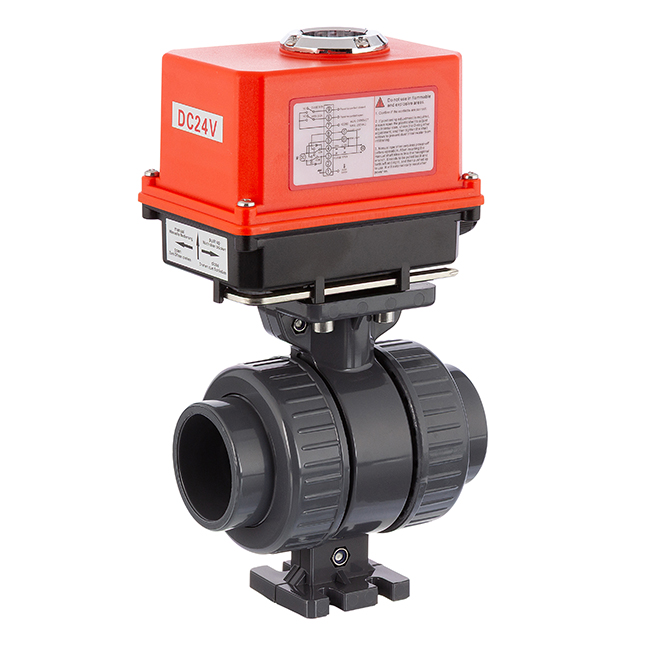

PVC-U 2Wege Kugelhahn FPM mit elektrischem Stellantrieb 24V DC - 2fach Klebemuffe

Artikelnummer: AK1975
Auswahl Steuerzone / Lieferland
ab
160,72 €
inkl. 19% USt. , zzgl. Versand
  • Sofort verfügbar
array(15) { ["dimension_0340_h"]=> string(0) "" ["dimension_0400_l"]=> string(0) "" ["tabellen_ansicht"]=> string(1) "1" ["meta keywords"]=> string(45) "PVC_Kugelhahn_Elektrisch_220Volt_Stellantrieb" ["dimension_0140_d"]=> string(8) "" ["bild_abmessungen"]=> string(40) "/bilder/abmessungen/AK1950_Zeichnung.jpg" ["dimension_0420_l1"]=> string(0) "" ["dimension_0962_spannung"]=> string(14) "24V DC" ["dimension_0358_h1"]=> string(0) "" ["dimension_0010_variante"]=> string(0) "" ["alt_list"]=> string(1) "1" ["hat_3d_bilder"]=> string(1) "1" ["anbieterkennzeichnung_htc"]=> string(1) "1" ["dimension_0546_nm"]=> string(13) "30 Nm" ["gpsr_manufacturer_name"]=> string(5) "HTC©" }
Datenblatt als PDF
Gewindekennung Zoll
  • Sofort verfügbar
   Varianten

Produktbild
Artikel-Nr.
Variante
D
H
H1
L
L1
Nm
Spannung
Preis
Menge
PVC-U 2Wege Kugelhahn FPM mit elektrischem Stellantrieb 24V DC - 2fach Klebemuffe 25mm
AK1975.030.025
25mm
25
242
58
162
80
30 Nm
24V DC
163,96 €*
Stk.:
PVC-U 2Wege Kugelhahn FPM mit elektrischem Stellantrieb 24V DC - 2fach Klebemuffe 16mm
AK1975.030.016
16mm
16
228
47
162
80
30 Nm
24V DC
160,72 €*
Stk.:
PVC-U 2Wege Kugelhahn FPM mit elektrischem Stellantrieb 24V DC - 2fach Klebemuffe 20mm
AK1975.030.020
20mm
20
228
47
162
80
30 Nm
24V DC
160,72 €*
Stk.:
PVC-U 2Wege Kugelhahn FPM mit elektrischem Stellantrieb 24V DC - 2fach Klebemuffe 32mm
AK1975.030.032
32mm
32
252
65
162
80
30 Nm
24V DC
169,00 €*
Stk.:
PVC-U 2Wege Kugelhahn FPM mit elektrischem Stellantrieb 24V DC - 2fach Klebemuffe 40mm
AK1975.030.040
40mm
40
263
70
162
80
30 Nm
24V DC
176,52 €*
Stk.:

inkl. 19% USt. , zzgl. Versand

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

   Beschreibung

HTC© PVC-U Kugelhahn FPM (Viton) mit elektrischem Stellantrieb 24V DC, 2fach Klebemuffe

Preiswerter, hochwertiger Stellantriebe für Industriearmaturen mit 2Wege Kugelhahn FPM (Viton) O-Ringe und PTFE (Teflon) Kugeldichtung


Anschluss:
2fach Klebemuffe
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 16 bar bei 20°C Medium Wasser
Material:
PVC-U
Kugeldichtung:
PTFE (Teflon)
O-Ring:
FPM (Viton), Farbe Braun
Stellantrieb Breite :
96mm
Zertifikat:
HTC Logo       Zertifikat herunterladen

Der Kugelhahn:

  • Kugel und Zapfenloch poliert
  • justierbarer Sicherheitsblock
  • industriell einsetzbar - Teflon Kugelsitz: Beständigkeit gegen die meisten Säuren und Laugen
  • O-Ringe FPM (Viton), Kugeldichtung PTFE (Teflon)
  • Arbeitsdruck 16 bar (240 psi) bei 20°C Medium Wasser

Der Stellantrieb:

  • 220V AC, 30Nm
  • Multiflange Interface ISO 5211
  • Nothandbetätigung
  • Optische Stellungsanzeige
  • Gehäuse aus Polyamid, IP-65
  • hohe Zahl an Schaltzyklen (geprüft 40.000)

Ersatzteile Kugelhahn HTC© Serie AK1975

AE0100 Einlegeteil Klebemuffe

Einlegeteil Klebemuffe
AE0102 Überwurfmutter

Überwurfmutter
AE0104 O-Ringsatz

O-Ring Satz FPM
Aktuator Klammersatz

Aktuator Klammersatz

Wichtig: Das Gewinde der Überwurfmutter bei jedem Kugelhahn oder anderer Armatur ist nicht mit Gewindefittings kombinierbar und ausschließlich für die Verschraubung auf den Kugelhahn vorgesehen. Dieses Gewinde ist nicht genormt und weicht von Hersteller zu Hersteller ab.


Montage Instruktion: Der elektrische Anschluss darf nur von elektrisch geschultem Fachpersonal ausgeführt werden. Es gelten die allgemeinen Elektrosicherheitsregeln und VDE Vorschriften.
Durch das interne Schaltnetzteil ist der Antrieb als kapazitive Last zu betrachten. Demnach ist eine externe Sicherung mit entsprechender Auslösecharakteristik (z.B. LS Schalter Typ C/D) vorzusehen,
Der Stellmotor ist ausschließlich stehend zu verbauen.


MEHR LESEN Detailinfo: PVC-U Kugelhahn
MEHR LESEN Detailinfo: elektrischer Stellantrieb 24V DC
DOWNLOADRoHS Bestätigung HTC©
DOWNLOADHinweis zur Altgeräte-Rücknahme B2B
DOWNLOAD Kleben von PVC-U Rohren und -Fittings
DOWNLOAD chemische Beständigkeit von Kunststoffen
