PVC-U 3Wege-Kugelhahn T-Bohrung, 3fach Klebemuffe

Artikelnummer: AK0950

15,08 €

inkl. 19% USt., zzgl. Versand

Auswahl Steuerzone / Lieferland
bitte beachten Sie die Montage Instruktion sowie den Installationshinweis
Artikel-Nr. Variante Preis Menge
A-950-16 16mm 15,08 €*
A-950-20 20mm 16,62 €*
A-950-25 25mm 20,42 €*
A-950-32 32mm 24,88 €*
A-950-40 40mm 31,64 €*
A-950-50 50mm 38,94 €*
A-950-63 63mm 46,67 €*

inkl. 19% USt., zzgl. Versand

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm.
Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Wir behalten uns jederzeit Änderung ohne Ankündigung vor.
Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

Beschreibung

PVC-U 3-Wege Kugelhahn T-Bohrung, 3fach Klebemuffe

Anschluss:
3fach Klebemuffe
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (
PN
Pressure Nominal, englisch für Nenndruck, der Druck (in bar), für den genormte Rohrleitungsteile ausgelegt sind
):
max. 10 bar bei 20°C Medium Wasser
Material:
PVC-U
DN:
Kugelbohrung
Farbe:
Grau, Griff Rot
Einsatzbereich:
Pikto
Wichtig: Das Gewinde der Überwurfmutter bei jedem Kugelhahn oder anderer Armatur ist nicht mit Gewindefittings kombinierbar und ausschließlich für die Verschraubung auf den Kugelhahn vorgesehen. Dieses Gewinde ist nicht genormt und weicht von Hersteller zu Hersteller ab.

  • Kugel und Zapfenloch poliert - Grundvoraussetzung für leichtgängiges Betätigen und dauerhafte Dichtigkeit
  • P.T.F.E. (Teflon) Kugelsitz: Beständigkeit gegen die meisten Säuren und Laugen
  • O-Ringe EPDM 70
    shore
    Die SHORE-Härte, benannt nach Albert Ferdinand Shore, ist eine Kennzahl, die vorwiegend für Elastomere und gummielastische Polymere eingesetzt wird. Sie steht in direkter Beziehung zur Eindringtiefe und ist somit ein Maß für die Werkstoffhärte.
  • Arbeitsdruck 10 bar (150 psi) bei 20°C
  • Ersatzteilversorgung

Auswahl der richtigen Kugelbohrung

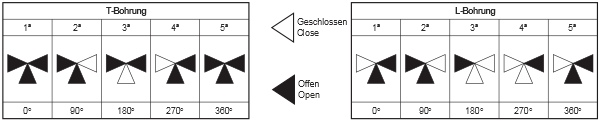

Die mit Abstand meist verbreiteste Kugelbohrung ist die T-Bohrung. Wie Sie an unten stehendem Stellungsbeispielen erkennen können, ist mit der T-Bohrung nahezu jede Durchflussmöglichkeit gegeben.
Lediglich der komplette Durchflussstop ist neben dem Wechsel von Rechtsabzweig auf Linksabzweig nur mit einer L-Bohrung erreichbar.
Bitte beachten Sie dies bei Ihrer Auswahl!
3Wege Hahn Aquaram Montage Instruktion

Montage Instruktion:

Wenn die Anschlussmuffen verklebt sind, starten Sie bitte den Zusammenbau in folgender Reihenfolge:

1 - Griffstellung wie abgebildet (0° Position)
2 - Ziehen Sie Überwurfmutter C handfest an.
3 - Ziehen Sie nun Überwurmutter A und B ebenfalls handfest an.
4 - Alle Überwurfmuttern nochmals per Hand überprüfen

Installationshinweis:

Die Kugel ist 4Punkt gelagert, d.h. bei zu hohem Druck wird die Kugel in der Kugelhalterung 4fach (von allen 4 Seiten) gepresst und läßt sich nunmehr schwer oder garnicht mehr regulieren bzw. der Griff, welcher direkt mit der Kugel verbunden ist, läßt sich schwer oder garnicht mehr betätigen.
Benutzen Sie deshalb zum Festziehen der Überwurfmuttern nie Hilfsmittel um Ihre Handkraft zu verstärken. Die Anschlussmuffe wird durch das Anziehen der Überwurfmutter an die Kugelabdichtung gezogen und diese drückt direkt auf die Kugel. Die Abdichtung bei einem Kugelhahn erfolgt durch Kontakt mit dem O-Ring und nicht durch Kontakt mit der gegenüberliegenden PVC-U Fläche! Die Kugelsicherungen ist auf allen drei Seiten eingepresst, deshalb ist der 3Wegekugelhahn nur mit Einlegemuffen und aufgeschraubten Überwurfmuttern zu betreiben. Es besteht ansonsten die Gefahr, dass ein unter Druck stehender Hahn die eingepresste Kugelsicherung herausdrückt.

DOWNLOAD RoHS Bestätigung - Coraplax CH PVC-U Fittings und Armaturen
DOWNLOAD Unbedenklichkeit Kontakt mit Trinkwasser und Nahrung - Coraplax PVC-U Fittings und Armaturen

DOWNLOAD PVC-U technische Charakteristik
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings

Ersatzteile für 3Wege-Kugelhahn Typ AK0950

Klebemuffe
Klebemuffe CH
Innengewinde
Muffe Innengewinde CH
Überwurfmutter
Überwurfmutter CH Profi
O-Ring Satz
O-Ring Satz 3Wege CH
Griff T-Bohrung
Griff 3Wege T-Bohrung CH
Griff L-Bohrung
Griff 3Wege L-Bohrung CH
