Absperrklappe mit einrastbaren Einhandhebel...

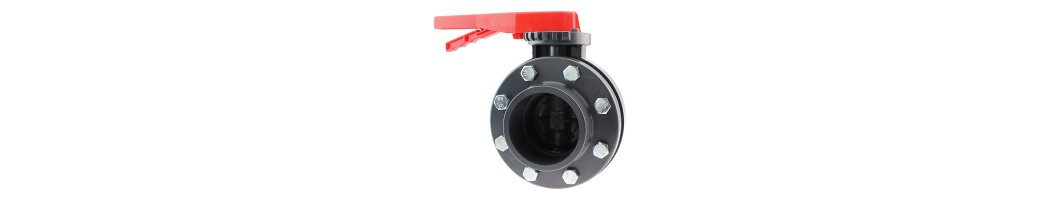

PVC-U Absperrklappen mit und ohne Flanschsatz

Absperrklappe mit einrastbaren Einhandhebel und Volldichtung aus EPDM

Die Absperrklappe ist die idealste Armatur zur Steuerung des Durchflusses in einer Rohrleitung. Der Durchfluss wird durch eine mittig gelagerten Scheibe verändern, die im Strömungsquerschnitt drehbar ist. Bei voll geöffneter Klappe ist die Scheibe parallel zur Strömungsrichtung ausgerichtet. Die Scheibe kann mittels eines einrastbaren Helbels zwischen 0° und 90° Öffnungswinkel in 15° Schritten fixiert werden.
PVC-U Absperrklappen sind die ideale Absperrarmatur im Bezug auf Preis/Leistung. Ihr Einsatzgebiet ist breit gefächert und eignen sich u.a. für den Poolbau und Schwimmbadbau sowie in der Abwassertechnik oder chemischen Industrie.
Durch die kompakte Bauweise mit Montage zwischen Flanschen und der großen Nettoöffnung bei gleichzeitig attraktiven Preis stellt eine Absperrklappe aus Hart-PVC die ideale Absperr- und Regelarmatur dar. Die weichdichtende und zentrische Armatur ist geeignet für Drossel- und Absperrfunktionen.
Der Platzbedarf innerhalb der Rohrleitung ist sehr gering. PVC-U Absperrklappen werden zwischen zwei Flansche "eingeklemmt". Die Volldichtung aus EPDM übernimmt hier in einem Bauteil die Abdichtung zu den Flanschen und auch die Abdichtung zwischen Klappe und Öffnung.
Die manuelle Ausführung mit ergonomisch ausgelegten, langem Handhebel ermöglicht auch bei höheren Drücken ein sicheres Betätigen der PVC-U Absperrklappe.

Vorteile gegenüber dem Kugelhahn

  • geringer Platzbedarf
  • geringerer Strömungswiderstand
  • vorallem bei großen Durchmessern eine preiswerte Alternative

Vorteile gegenüber dem Zugschieber

  • auch in großen Dimensionen belastbar bei 20°C bis PN 10 bzw. 6 bar
  • vorallem bei großen Größen eine preislich interessante Alternative
  • als Reguliereinheit verwendbar, Steuerung des Durchflusses über einrastbaren Hebel
  • Abdichtung auch bei verschmutztem Wasser

Anbindung der PVC-U Absperrklappe mit Festflansch

Die Anbindung mit PVC-U Festflansch benötigt am wenigsten Platz in Ihrem System. Die kostengünstigeren PVC-U Festflansche werden auf die PVC-U Rohre aufgeklebt und die Absperrklappe wird zwischen den Festflanschen eingeschoben. Die beiliegenden verzinkten Schrauben fixieren die Absperrklappe zwischen den beiden Festflanschen. Um die Regelarmatur zu entfernen werden diese Schrauben gelöst und die Absperrklappe kann im drucklosen Zustand entnommen werden. Im Festflansch sind die PVC-U Bundbuchsen fest mit dem Flanschabschnitt verbunden, d.h. Bundbuchse und Losflansch sind ein Hart-PVC Fitting. Die Abdichtung befindet sich an der Absperrklappe.

Montage zwischen Bundbuchse und Losflansch

Bei der Montage einer PVC-U Absperrklappe zwichen Bundbuchse und Losflansch können kleinere Bewegungen zwischen beiden Anschlussseiten noch vorgenommen werden, da zwischen Bundbuchse und Losflansch kleine Bewegungen möglich sind.
Die in unserem Onlineshop PVC-Welt.de vertriebenen PVC-U Flansche und Absperrklappen werden aus hochwertigem Markengranulat hergestellt. Bedingt durch die etwas breitere Bauweise wird etwas mehr Platz im Rohrsystem benötigt als im Vergleich zu einer Kombination aus PVC-U Absperrklappe mit Festflansch. Die Absperrklappe eignet sich für eine Vielzahl von Anwendungen. Insbesondere für die Wasseraufbereitung, die Bewässerung, den Schwimmbadbau und industrielle Anwendungen.
Die Dichtungsmanschette aus EPDM mit Doppelfunktion dient nicht nur zur hydraulischen Abdichtung sondern schützt gleichzeitig den Körper der Armatur vor aggressiven Medien. Eine zusätzliche Dichtung zwischen Armatur und Flanschverbindung ist nicht notwendig.
Der Führungs- und Steuerstab, welcher mittig die Klappenstellung regelt ist aus gehärtetem Vierkant-Stahlprofil verzinkt ohne Medinberührung.
