PVC-U Absperrklappe

Artikelnummer: AK0001
Auswahl Steuerzone / Lieferland
ab
33,72 €
inkl. 19% USt. , zzgl. Versand
  • Sofort verfügbar
array(19) { ["tabellen_ansicht"]=> string(1) "1" ["meta keywords"]=> string(29) "Absperrklappe_Butterfly-Valve" ["bild_abmessungen"]=> string(40) "/bilder/abmessungen/AK0001_Zeichnung.jpg" ["dimension_0010_variante"]=> string(0) "" ["dimension_0020_a"]=> string(0) "" ["dimension_0060_b"]=> string(0) "" ["dimension_0140_d"]=> string(0) "" ["dimension_0144_d2"]=> string(0) "" ["dimension_0220_dn"]=> string(8) "" ["dimension_0340_h"]=> string(0) "" ["dimension_0358_h1"]=> string(0) "" ["dimension_0360_h2"]=> string(0) "" ["dimension_0570_p"]=> string(0) "" ["alt_list"]=> string(1) "1" ["dimension_0601_rohr | flansch"]=> string(8) "" ["hat_3d_bilder"]=> string(1) "1" ["seo text"]=> string(1927) "

PVC-U Absperrklappe zur Montage zwischen Flanschverbindungen

PVC-U Absperrklappen sind konzipiert für den industriellen Rohrleitungsbau und weisen, wie gewohnt vom Werkstoff PVC-U (PVC starr) eine hohe chemische Beständigkeit auf. Absperrklappen werden mittels eines arretierbaren Handhebels geöffnet und geschlossen und gerade auf Grund des arretierbaren Handhebels hervorragend zur Regulierung der durchfließenden Flüssigkeit geeignet. Die einmal ausgewählte Stellung läßt sich nach Änderung so jederzeit wieder einstellen.

PVC-U Absperrklappen sind für den professionellen Teichbauer und Poolbauer die erste Wahl, da vorallem bei größeren Durchmessern 110mm, 125mm, 160mm, 200mm die Vorteile gegenüber einem Kugelhahn oder einem Zugschieber klar ersichtlich sind.

Absperrklappe im Vergleich zu Kugelhahn und Zugschieber

Die PVC-U Absperrklappe gehört neben den Kugelhähnen zu den wichtigen Stell- und Regelelementen im Anlagenbau oder Apparatebau. Der Schließteller oder auch Klappenscheibe wird mittig geführt und dichtet weich gegen die umlaufende Formdichtung ab. Der ergonomisch geformte Langhebel ermöglicht eine leichte Handhabung der PVC-U Absperrklappe.

Die PVC-U Absperrklappe mit Handhebel hat eine Dichtungsmanschette aus EPDM mit doppelter Funktion. Sie dient zur hydraulischen Abdichtung und schützt gleichzeitig den Körper der Armatur vor aggressiven Medien. Die PVC-U Absperrklappe wird ohne zusätzliche Dichtung zwischen den Flanschen verbaut. Die 8-Loch Führung ab 90mm sorgt für gleichmäßigem Schraubenanzug und optimaler Dichtigkeit.

" ["anbieterkennzeichnung_htc"]=> string(1) "1" ["gpsr_manufacturer_name"]=> string(5) "HTC©" }
Datenblatt als PDF
Gewindekennung Zoll
  • Sofort verfügbar
   Varianten

Produktbild
Artikel-Nr.
Variante
A
B
D
D2
DN
H
H1
H2
P
Rohr | Flansch
Preis
Menge

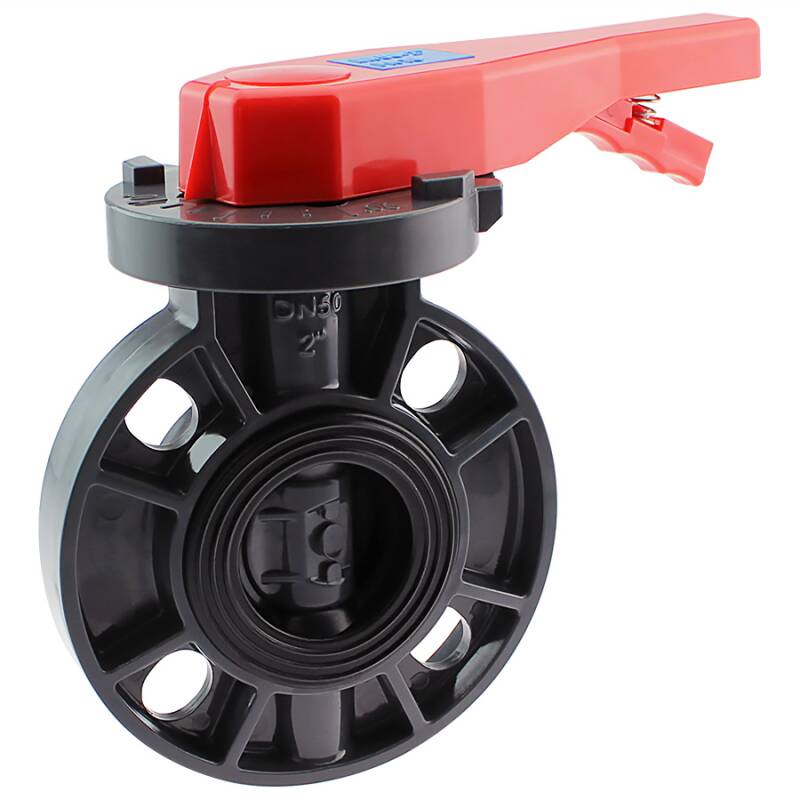

PVC-U Absperrklappe 63mm
AK0001.000.063
63mm
30
42
50
125
50
223
80
107
190
63
33,72 €*
Stk.:
PVC-U Absperrklappe 75mm
AK0001.000.075
75mm
38
46
65
145
65
245
90
118
190
75
39,17 €*
Stk.:
PVC-U Absperrklappe 90mm
AK0001.000.090
90mm
43
51
80
160
80
260
97
117
245
90
46,17 €*
Stk.:
PVC-U Absperrklappe 110mm
AK0001.000.110
110mm
48
58
100
180
100
300
115
150
245
110
62,26 €*
Stk.:
PVC-U Absperrklappe 125/140mm
AK0001.125.140
125/140mm
36
64
123
210
125
341
125
171
224
125/140
81,42 €*
Stk.:

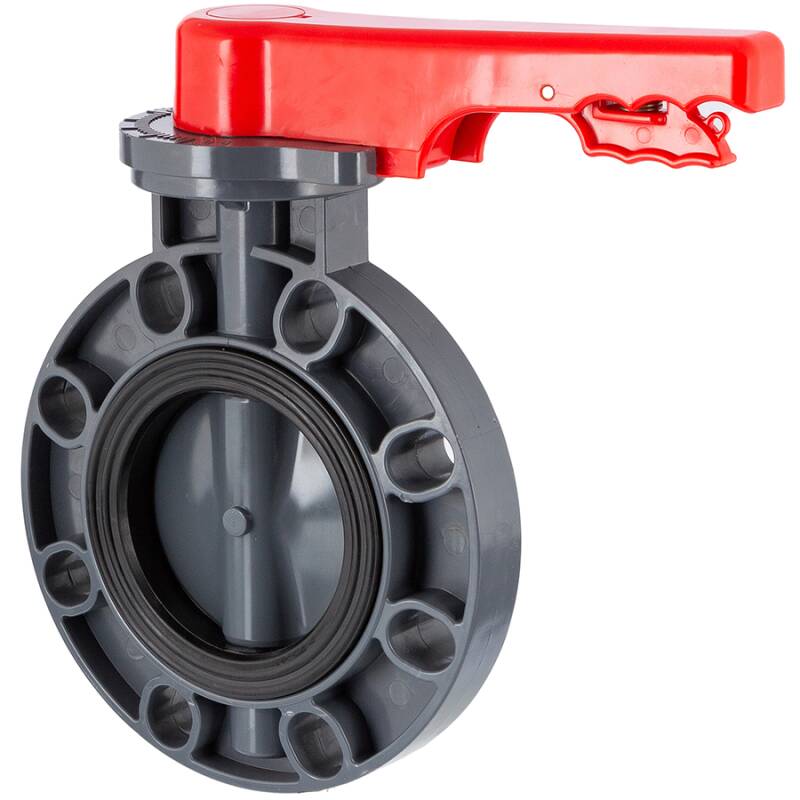

PVC-U Absperrklappe 160mm
AK0001.000.160
160mm
61
68
150
240
150
377
144
190
317
160
99,56 €*
Stk.:
PVC-U Absperrklappe 200mm
AK0001.000.200
200mm
68
90
200
295
200
545
175
225
320
200
162,44 €*
Stk.:

inkl. 19% USt. , zzgl. Versand

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

   Beschreibung

PVC-U Absperrklappe

Anschluss:
Montage zwischen Flansche
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 10 bar bei 20°C Medium Wasser, ab 160mm max. 6 bar bei 20°C Medium Wasser
Dichtung:
EPDM
Material:
PVC-U
Farbe:
Grau, Griff Rot

Wichtig: Maximale Wandungsstärke Rohr PN10 in der Flangemuffe, da ansonsten der Teller nicht vollständig auf 90° Öffnungswinkel gedreht werden kann.


  • PVC-U Klappenteller
  • Achse Stahl verzinkt
  • PP Handhebel mit Arretiermechanismus
  • Vollmanteldichtung
  • minimaler Druckverlust bei geringen Einbaumaßen
  • die Variantenangabe (z.B. 63mm) bezieht sich auf die benötigte Flanschdimension

Arretierbarer Handhebel


Steuerung des Durchflusses über einrastbaren Handhebel. Eine optimale Stellung kann nach Veränderung einfach wieder hergestellt werden. Auch ein hoher Durchflussdruck kann die gewählte Einstellung nicht verändern.

AR0001 Handhebel Arretierung

Vollmanteldichtung


Die hochwertige Vollmanteldichtung umschließt den kompletten PVC-U Körper im Klappenbereich. Kein Verrutschen der Dichtung während der Montage.

AR0001 Vollmanteldichtung
DOWNLOADRoHS Bestätigung HTC
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings
