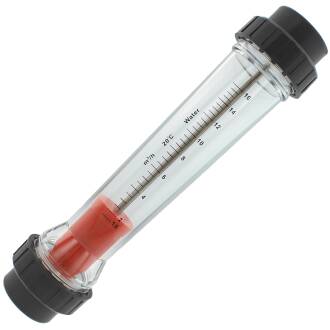

PVC-U Durchflussmessgerät Salzwasser 2fach Klebemuffe

Artikelnummer: AK0301
Auswahl Steuerzone / Lieferland
ab
23,56 €
inkl. 19% USt. , zzgl. Versand
  • Sofort verfügbar
Datenblatt als PDF
Gewindekennung Zoll

wichtiger Hinweis

Bitte beachten Sie unter Technische Informationen den Hinweis zum Variantendetail.

  • Sofort verfügbar
   Varianten

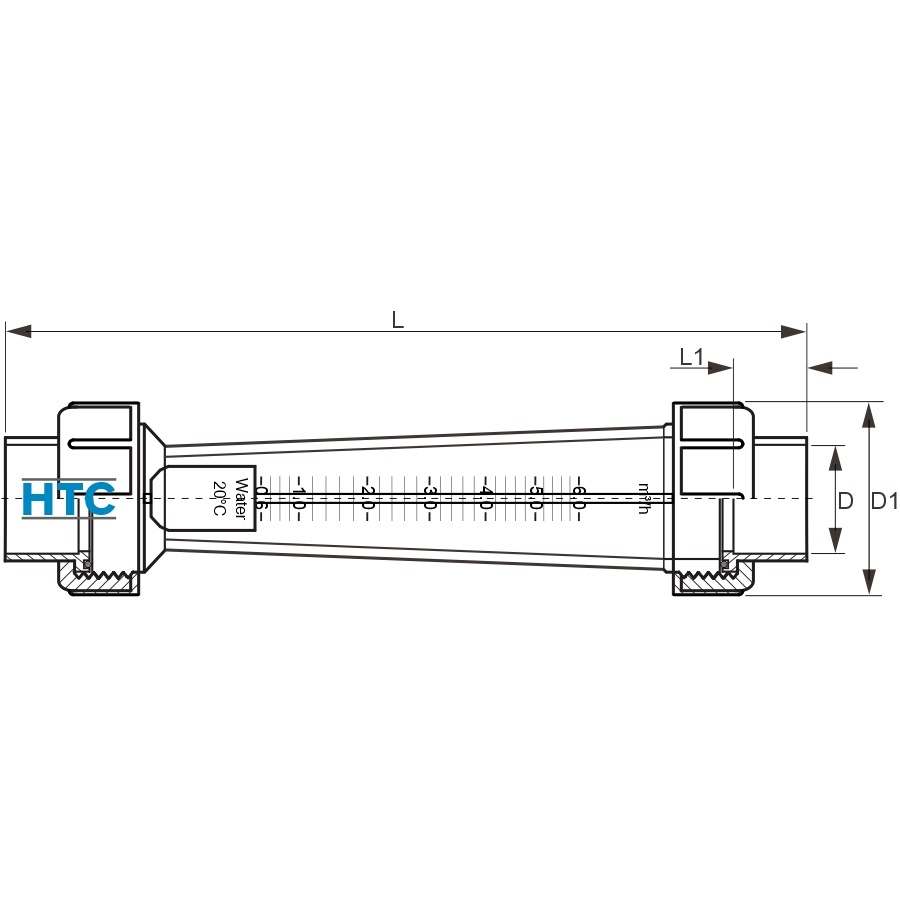

Artikel-Nr.
Variante
D
D1
L
L1
Messbereich
Gewicht
Preis
Menge
AK0301.S10.020
20mm, 10 - 100l/h
20
45
280
20
10 - 100l/h
173
23,56 €*
Stk:
AK0301.S25.020
20mm, 25 - 250l/h
20
45
280
20
25 - 250l/h
178
23,56 €*
Stk:
AK0301.S60.020
20mm, 60 - 600l/h
20
45
280
21
60 - 600 l/h
200
23,56 €*
AK0301.S63.050
50mm, 2,0 - 16m³/h
50
99
435
35
2,0 - 16m³/h
2286
115,73 €*
Stk:
AK0301.S63.063
63mm, 2,0 - 16m³/h
63
99
435
35
2,0 - 16m³/h
2166
115,73 €*
Stk:

inkl. 19% USt. , zzgl. Versand

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Sie gelten nicht als zugesicherte Eigenschaften oder als Beschaffenheits- oder Haltbarkeitsgarantien. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

   Beschreibung

PVC-U Durchflussmessgerät Durchflußmesser 2fach Klebemuffe, Version Salzwasser

Anschluss:
2fach Klebemuffe 2/3 Verschraubung
Toleranz:
+/- 4%, Wasser bei 20°C
Temperatur:
0°C bis max. 40°C
Arbeitsdruck (PN):
max. 6 bar bei 20° C
Material Anschlussmuffe:
PVC-U, Farbe Grau
Material Messrohr:
Polystyrol, Transparent
Führungsstab:
Variante 20mm ohne Führungsstab
Variante 50/63mm Material SS304, Teflon ummantelt
O-Ringe:
EPDM
Verbau:
stehend senkrecht
Hinweis Version 50mm und 63mm:
Körper und Schwebekörper werden getrent geliefert. Bitte beachten Sie das Montagevideo!

Technische Information

Durchflußmesser Ablesekante

Im Detail

Im konischen Messrohr befindet sich der frei rotierender Schwebkörper. Die Ablesung der Durchflußmengeerfolgt an der Oberkante des roten Schwebekörpers. Je mehr Wasser von unten einströmt, desto höher innerhalb des Messrohrs platziert sich der Schwebkörper.

fast facts

  • Durchflussmenge ablesbar an der Oberkante des Schwimmers
  • senkrechter Einbau - schräger Einbau ergibt Messungenauigkeit
  • Führungsstab ab 50mm SS304 Teflon ummantelt

Variantendetail 20mm: Die Variante für Salzwasser hat ein längeres, engeres transparentes Führungsrohr. Der frei rotierende Schwebkörper hat bei Version 50/63mm einen mittigen Führungsstab aus Titan,
Beachten Sie das wesentlich längere Messrohr im Vergleich zur Standardversion.

Variantendetail 50/63mm: Die Variante für Salzwasser hat ein längeres, engeres transparentes Führungsrohr. Der frei rotierende Schwebkörper hat einen mittigen Führungsstab aus SS304, Teflon ummantelt,
Beachten Sie das wesentlich längere Messrohr im Vergleich zur Standardversion.

Variantendetail 50mm: Version 50mm besteht aus Typ 63mm und zwei Reduzierringen, welche jeweils separat beiliegen.


DOWNLOADRoHS Bestätigung HTC
DOWNLOAD PVC-U technische Charakteristik
DOWNLOAD Kleben von PVC-U Rohren und -Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD abdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings
