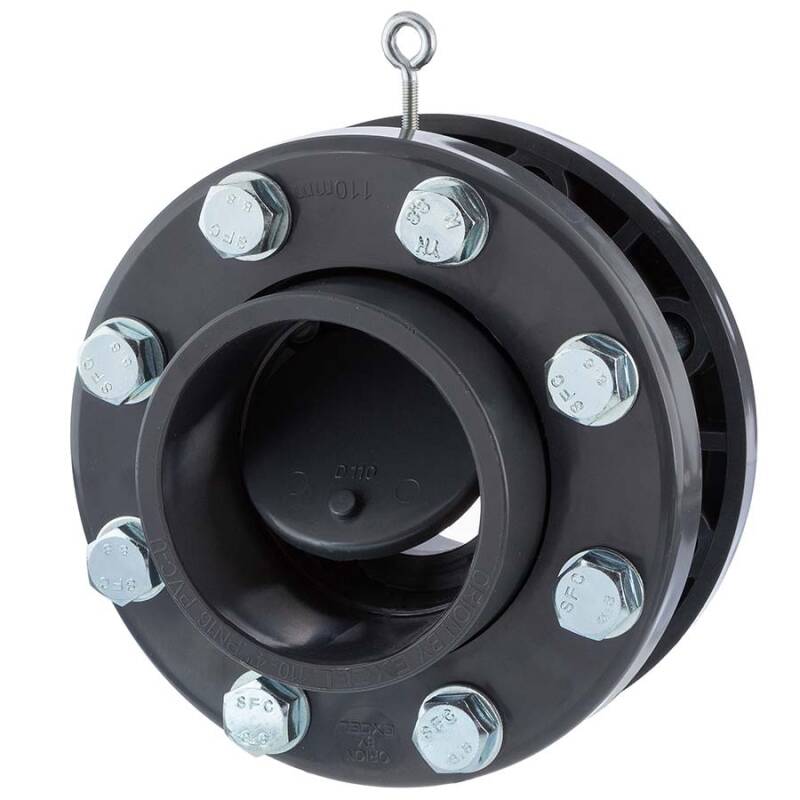

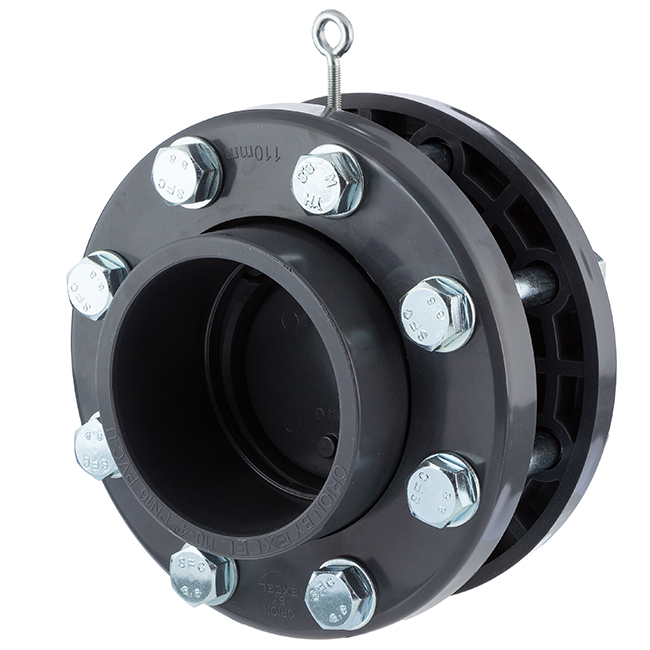

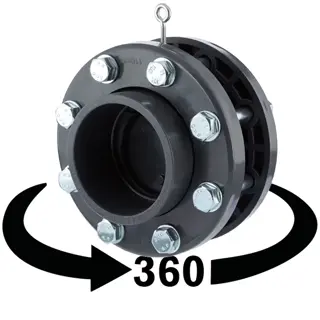

PVC-U Rückschlagklappe ohne Feder mit Montagesatz verzinkt

Artikelnummer: AK0701
ab
45,09 €
inkl. 19% USt. , zzgl. Versand
  • Sofort verfügbar
  • Sofort verfügbar
Varianten

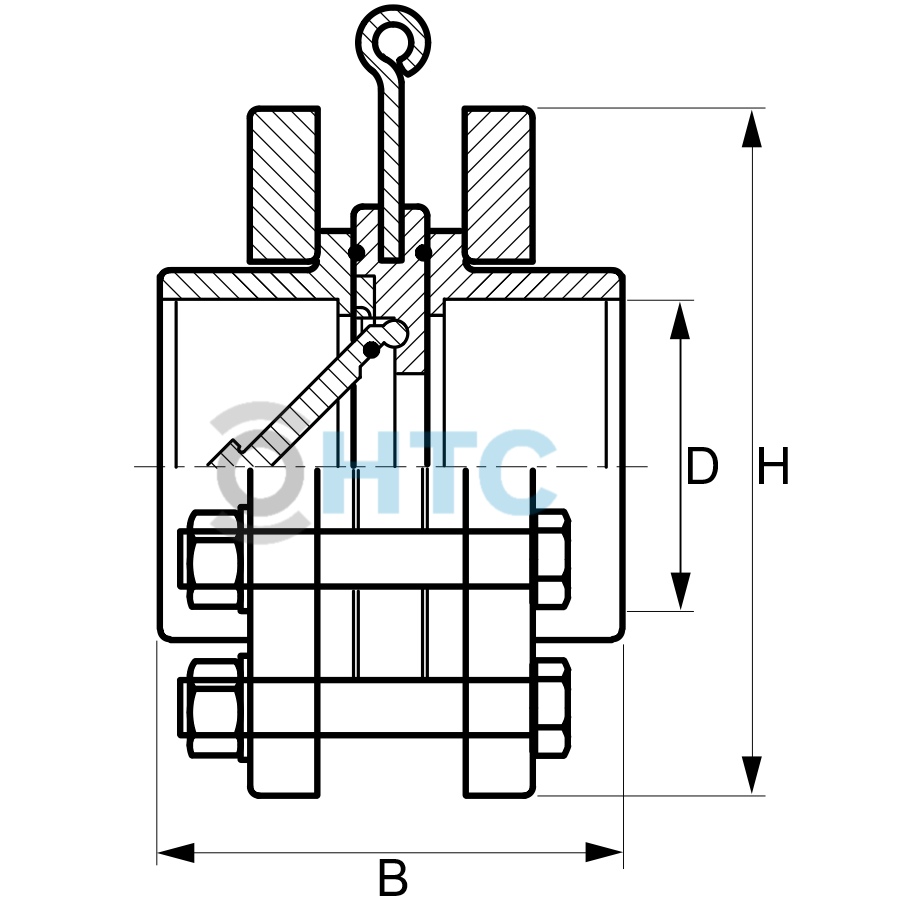

Produktbild
Artikel-Nr.
Variante
B
D
H
Schraub.zahl
Schraube
Rohr A-ø
Preis
Menge
PVC-U Rückschlagklappe ohne Feder mit Montagesatz verzinkt 63mm
AK0701.000.063
63mm (DN 50)
110
63
165
4
M16 x 90
63
45,09 €*
Stk.:
PVC-U Rückschlagklappe ohne Feder mit Montagesatz verzinkt 75mm
AK0701.000.075
75mm (DN 65)
116
75
185
4
M16 x 100
75
50,65 €*
Stk.:
PVC-U Rückschlagklappe ohne Feder mit Montagesatz verzinkt 90mm
AK0701.000.090
90mm (DN 80)
134
90
200
8
M16 x 110
90
68,29 €*
Stk.:
PVC-U Rückschlagklappe ohne Feder mit Montagesatz verzinkt 110mm
AK0701.000.110
110mm (DN 100)
157
110
220
8
M16 x 120
110
79,90 €*
Stk.:
PVC-U Rückschlagklappe ohne Feder mit Montagesatz verzinkt 125mm
AK0701.000.125
125mm
177
125
250
8
M16 x 120
125
98,00 €*
Stk.:
PVC-U Rückschlagklappe ohne Feder mit Montagesatz verzinkt 160mm
AK0701.000.160
160mm (DN 150)
209
160
285
8
M20 x 140
160
156,15 €*
PVC-U Rückschlagklappe ohne Feder mit Montagesatz verzinkt 200mm
AK0701.000.200
200mm (DN 175)
258
200
340
8
M20 x 140
200
185,31 €*
Stk.:

inkl. 19% USt. , zzgl. Versand

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Sie gelten nicht als zugesicherte Eigenschaften oder als Beschaffenheits- oder Haltbarkeitsgarantien. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

Beschreibung

PVC-U Rückschlagklappe ohne Feder mit Montagesatz verzinkt

Anschluss:
Rückschlagklappe ohne Feder Montagesatz verzinkt bestehend aus:
  • Bundbuchse und Losflansch
  • Festflansch
  • Rückschlagklappe
  • kompletter Schraubensatz verzinkt, Qualität 8.8
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 10 bar bei 20°C Medium Wasser
Dichtung:
EPDM
Farbe:
Grau
Einsatzbereich:
Pikto
Qualität Legende:
HTC-Indrustrie Qualitätslogo
Industriequalität: Druckleitungen für hochwertige Bewässerungssysteme, Marine, Chemie- und Textilindustrie sowie Vakuumleitungen.
Hinweis: Hängende Rückschlagklappe ohne Feder, zwischen Flanschbuchsen zu montieren. Die Rückschlagklappe ohne Feder kann nur liegend bei Volumenstrom von unten nach oben montiert werden, da die frei hängende Klappe durch die Schwerkraft geschlossen wird. Frei hängende Klappen zeichnen sich durch einen sehr geringen Öffnungsdruck aus. Da bauartbedingt keine internen Bauteile im Volumenstrom liegen ist ein wesentlich gleichmäßigerer Durchfluss ermöglicht. Eine Rückschlagklappe kann auch dadurch für Flüssigkeiten mit Fasern oder anderen Feststoffen verwendet werden.
Wichtig: Der minimale Abstand zur Pumpe sollte das 5fache des Rohrdurchmessers nicht unterschreiten (z.B. Rohr Ø 110mm = mind. Abstand zur Pumpe 550mm). Keine Installation direkt vor Winkeln, Bögen oder Abzweige.
Für dichtschließende frei hängende Rückschlagklappen ist ein Differenzdruck von mind. 0,1 - 0,3 bar (Wassersäule 1m - 3m) erforderlich.
Hinweis: Die Rückschlagklappe stellt das beste Prinzip des Durchflussstopps dar.
Die Limitierung liegt darin, dass der Klappenmechanismus mit im Durchflussbereich verbaut ist und dadurch der freie Durchfluß (C) stark beeinträchtigt wird. Dies kann umgangen werden, indem eine größere Variante gewählt und in den Flanschen, welche dann ebenso größer gewählt werden müssen, jeweils eine kurze Strecke mit dem größeren Rohrdurchmesser gearbeitet wird.
Bitte beachten: wenn in die größeren Bundbuchsen Reduzierungen direkt eingeklebt werden, wird die Klappe daran anstoßen und der angedachte positive Effekt eines größeren Öffnunsgwinkel ist nicht gegeben.
