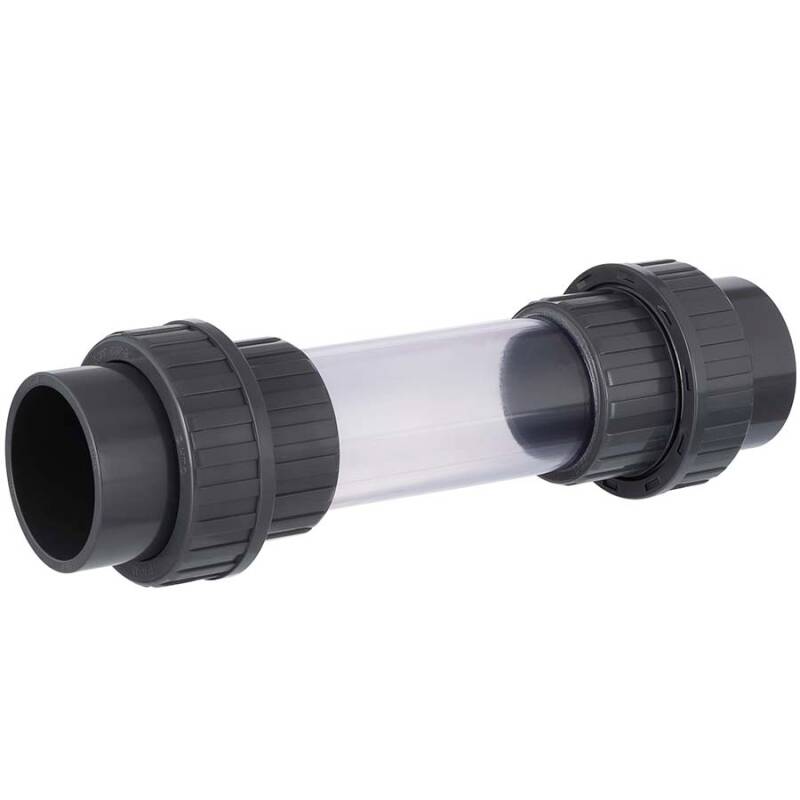

PVC-U Sichtglas Schauglas 2fach Verschraubung Klebemuffe

Artikelnummer: AF0015
Auswahl Steuerzone / Lieferland
ab
3,13 €
inkl. 19% USt. , zzgl. Versand
  • Sofort verfügbar
Datenblatt als PDF
Gewindekennung Zoll

wichtiger Hinweis

der Artikel wird speziell für Sie angefertigt - keine Rückgabe, kein Widerruf

  • Sofort verfügbar

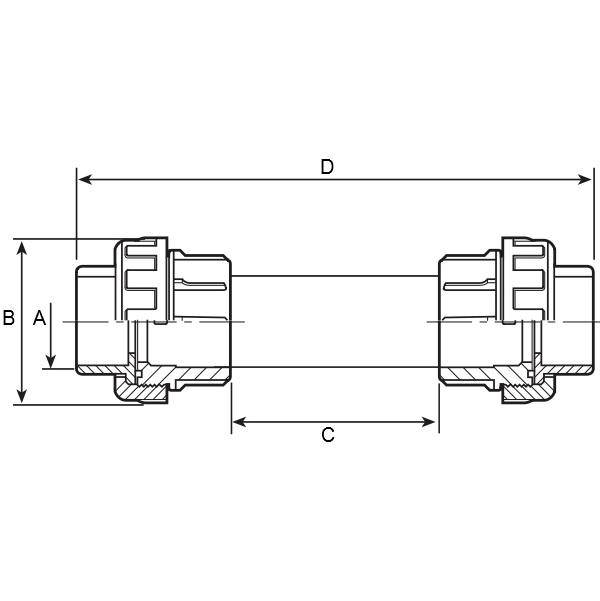

   Varianten

Artikel-Nr.
Variante
A
B
C
D
max. Bar
Preis
Menge
AF0015.000.020
20mm
20
43
170
256
16
3,13 €*
Stk.:
AF0015.000.025
25mm
25
53,5
160
262
16
3,76 €*
Stk.:
AF0015.000.032
32mm
32
61
158
270
16
5,57 €*
Stk.:
AF0015.000.040
40mm
40
74
148
280
16
8,43 €*
Stk.:
AF0015.000.050
50mm
50
81
138
300
16
10,75 €*
Stk.:
AF0015.000.063
63mm
63
97,5
124
310
14
16,60 €*
Stk.:
AF0015.020.075
75mm 10 bar
75
121
112
330
10
24,11 €*
AF0015.040.075
75mm 10 bar lang
75
121
312
530
10
29,37 €*
AF0015.020.090
90mm 10 bar
90
136
100
350
10
38,60 €*
Stk.:
AF0015.040.090
90mm 10 bar lang
90
136
300
550
10
45,21 €*
Stk.:
AF0015.020.110
110mm 10 bar
110
163
80
370
10
74,51 €*
Stk.:
AF0015.040.110
110mm 10 bar lang
110
163
280
570
10
83,28 €*
Stk.:

inkl. 19% USt. , zzgl. Versand

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Sie gelten nicht als zugesicherte Eigenschaften oder als Beschaffenheits- oder Haltbarkeitsgarantien. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

   Beschreibung

PVC-U Sichtglas Sichtglas 2fach Verschraubung Klebemuffe

Anschluss:
2fach Verschraubung Klebemuffe
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
je nach Ausführung - siehe "max. Bar"
Material:
PVC-U
O-Ring:
NBR
Farbe:
Grau, Körper
transparent bläulich

Hinweis UV-Strahlung: Nicht in sonnenexponierter Lage oder im Bereich von UV-Licht verbauen - Algenbildung und Gefahr der Einfärbung des transparenten Rohres

Hinweis Aufdruck: Das transparente Rohr ist in regelmäßigen Abständen mit produktspezifischen Angaben bedruckt, welche auch im Sichtbereich des Sichtglases erscheinen können.


  • industriell einsetzbares Sichtglas, Inspektionsglas zur Kontrolle des Durchflusses
  • 2fach Verschraubung mit EPDM Dichtung 70 shore
  • hochwertiges PVC-U Glasrohr von HTC Logo
  • Sichtglas mit Verschraubungen zu Reinigungszwecken leicht aus einem starren Rohrsystem entnehmbar

Ersatzteile Sichtglas 2fach Klebemuffe AF0015

AF0600.COA Überwurfmutter für Verschraubung

Ersatzteil Überwurfmutter
AF0600.EKM Einlegeteil Klebemuffe für Verschraubung

Einlegeteil Klebemuffe
AF0600.NBR O-Ring NBR für Verschraubung

O-Ring NBR
AF0600.EPDM O-Ring NBR für Verschraubung

O-Ring EPDM
AF0600.FPM O-Ring FPM für Verschraubung

O-Ring FPM (Viton)
Deckel für Verschraubung Gewinde

Verschlusskappe
DOWNLOADRoHS Konformitätserklärung - HT CONNECT GmbH & Co. KG
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings
