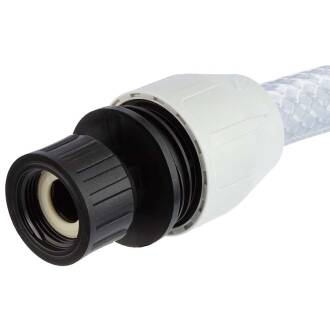

Raccordi a compressione BD FAST COMPACT per tubi di aspirazione e mandata, con filetto femmina

Codice articolo: PK0002
a partire da
3,52 €
compr. 19% IVA , più Spedizione
  • disponibilità immediata
  • disponibilità immediata
Varianti

Cod. Art.
Versione
D
DN
E
G
H
L1
Peso
ø interno tubo
Prezzo
Quantità
PK0002.020.010
1/2" x 10mm
7,5
10 (3/8")
34,5
1/2" (20,95mm)
94
8
24
10
3,52 €*
pz.:
PK0002.020.013
1/2" x 13mm
9,5
13 (1/2")
38
1/2" (20,95mm)
83
9,5
30
13
3,55 €*
pz.:
PK0002.020.016
1/2" x 16mm
12
16 (5/8")
42
1/2" (20,95mm)
89
9,5
39
16
3,57 €*
pz.:
PK0002.020.020
1/2" x 20mm
15
20 (25/32")
49
1/2" (20,95mm)
94
9,5
57
20
4,12 €*
pz.:
PK0002.025.013
3/4" x 13mm
9,5
13 (1/2")
38
3/4" (26,44mm)
87
10,5
35
13
4,03 €*
pz.:
PK0002.025.016
3/4" x 16mm
12
16 (5/8")
42
3/4" (26,44mm)
92
10,5
48
16
4,12 €*
pz.:
PK0002.025.020
3/4" x 20mm
15
20 (25/32")
49
3/4" (26,44mm)
97
10,5
71
20
4,61 €*
pz.:

compr. 19% IVA , più Spedizione

Tutte le dimensioni sono espresse in millimetri, tutti i pesi sono espressi in grammi.
Le immagini sono fornite al solo scopo illustrativo, non costituiscono elemento contrattuale e si riferiscono ad una sola variante/dimensione. Le immagini, i dati tecnici, le dimensioni e i disegni non sono vincolanti. Ci riserviamo il diritto di apportare modifiche in qualsiasi momento senza preavviso. Le dimensioni sono definite e mostrate piú chiaramente nella descrizione dell'articolo. Altre dimensioni fungono solo da supporto e migliore chiarificazione.

Descrizione

BD Fast Compact Klemmkupplung für Schlauch, Klemme x Innengewinde

Anschluss:
Klemme x Innengewinde Überwurfmutter
Gewinde:
BSP Rohrgewinde G inklusive Flachdichtung, abdichtend gegen flachdichtendes Aussengwinde
Temperatur:
bis 60°C konstant, kurzzeitig 80°C
Arbeitsdruck (PN):
max. 10 bar bei 20°C Medium Wasser
Material:
PP Polypropylen
Flachdichtung:
EPDM
Farbe:
Schwarz, Überwurfmutter Weiss
Einsatzbereich:
Pikto
Klemmfitting
BD Fast Compact Explosionszeichnung

die Fakten zu BD Fast© Compact Schlauch Klemmkupplungen

  • A: Körper
  • B: Spaltring
  • C: Überwurfmutter
  • DN bestimmt den Schlauchinnendurchmesser
  • Die Wandungsstärke des Schlauches sollte zwischen Min. und Max. liegen. Dies schließt eventuelle aussenliegende Erhöhungen (teilversenkte Spiralen etc.) mit ein.
  • max. Arbeitsdruck 10 bar bei 20°C (50 Jahre Lebensdauer)
  • max. Arbeitsdruck 3 bar bei 60°C (50 Jahre Lebensdauer)
  • max. Arbeitstemperatur 80°C, mind. Temperatur -5°C
  • beeindruckende Performance im Zugtest
  • hohe Widerstandskraft gegenüber thermischen und mechanischen Belastungen, Witterungseinflüssen und UV-Strahlen
  • absolut ungiftig, geruchsneutral: 100% einsetzbar zum Transport von flüssigen Lebensmitteln bzw. Trinkwasser
  • hohe chemische Resistenz: salzhaltige Lösungen, Chlor, gesättigte Kohlenwasserstoffe, Benzin, Öl sowie tierische und pflanzliche Fette
  • Wetter-, Ozon-, Chlor- und UV-beständig

Verbindungen mit flexiblen Kunststoffschläuchen

  • PVC Saug-/Druckschlauch mit starrer stoßfester PVC-Spirale. Glatte Innenfläche und Wellprofilm, metrische und Gas Richtlinien nach ISO 3994.
  • PVC Saug-/Druckschlauch mit Metallverstärkungsspirale. Glatte Innen- und Außenfläche, metrische und Gas Richtlinien.
  • PVC Saug-/Druckschlauch mit interner Polyurethanbeschichtung und Spiralverstärkung aus stoßfestem Hart-PVC. Glatte Innenfläche und Wellprofilm, metrische und Gas Richtlinien nach ISO 3994.
  • PVC Saug-/Druckschlauch mit interner Polyurethanbeschichtung und Metallverstärkungsspirale. Glatte Innen- und Außenfläche, metrische und Gas Richtlinien.
  • PVC-Schlauch (einschichtig). Glatte Innen- und Außenfläche, metrische und Gas Richtlinien.
  • PVC-Schlauch mit Polyesterfaserverstärkung
  • PVC-Schlauch mit Textileinsatz
  • Gummischlauch mit synthetischen Garneinsätzen

DN: Der Nenndurchmesser der Schlauchtülle beträgt 2% weniger als der Nenndurchmesser des Schlauchs.


DOWNLOAD RoSH Konformitätserklärung - Bucchi s.R.l.

DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD chemische Beständigkeit von Kunststoffen
