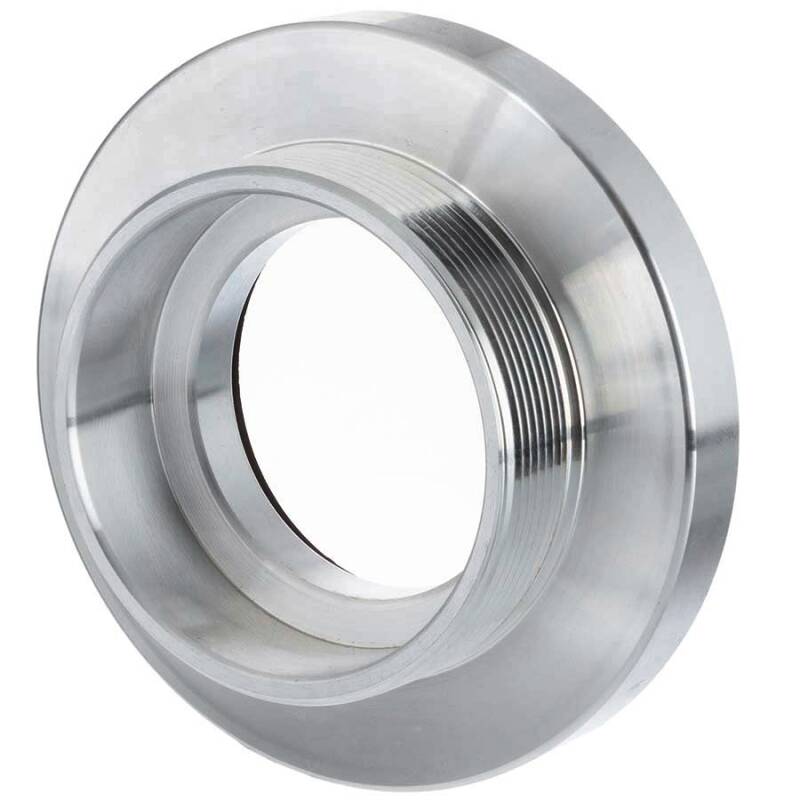

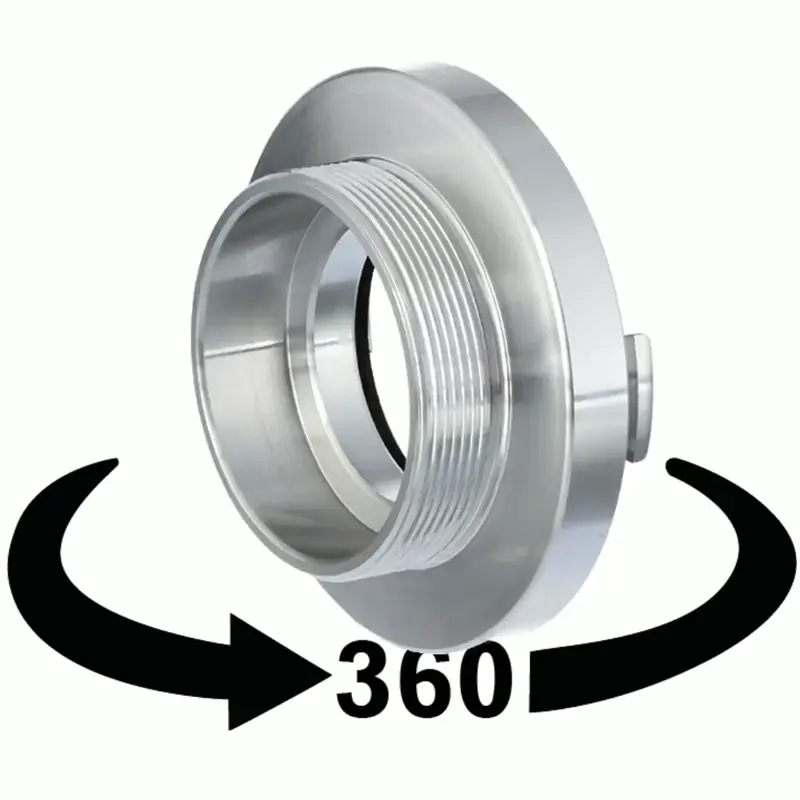

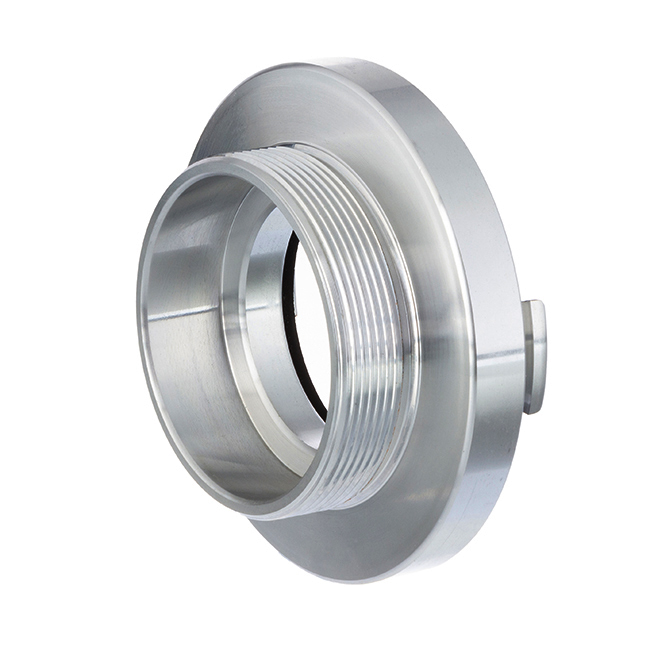

Raccordo Storz filetto maschio in alluminio

Codice articolo: ST0410
Auswahl Steuerzone / Lieferland
a partire da
4,08 €
compr. 19% IVA , più Spedizione
  • disponibilità immediata
Visualizza descrizione articolo in PDF
Come misurare un raccordo filettato
  • disponibilità immediata

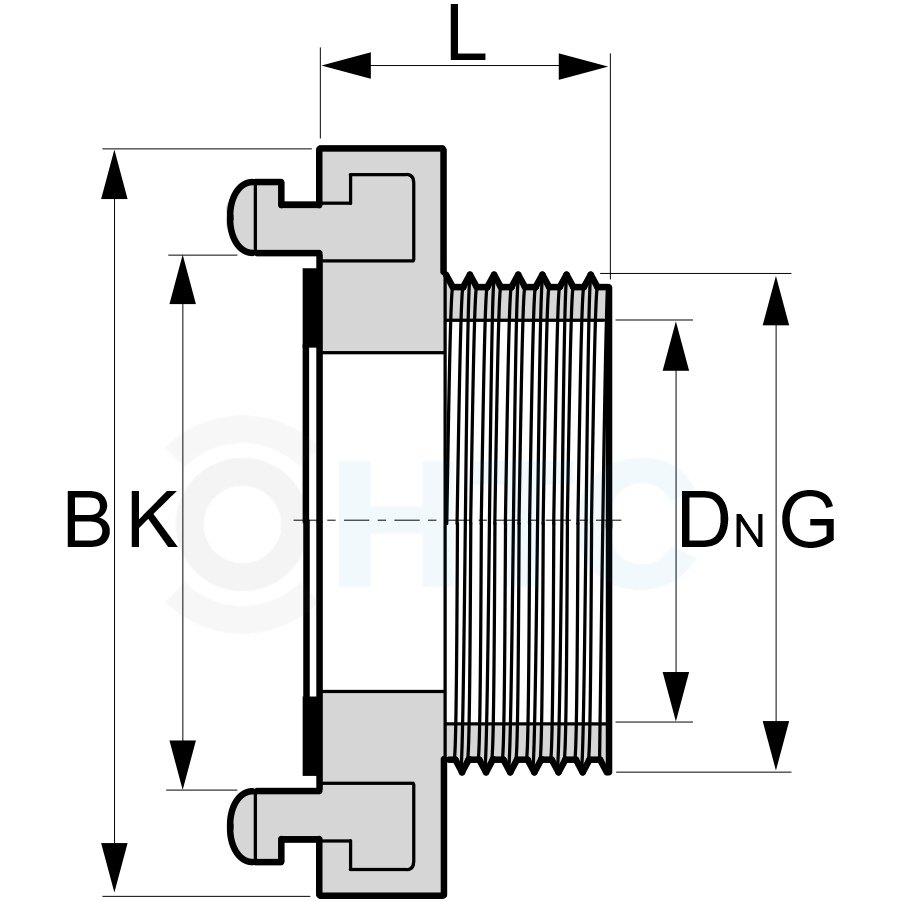

Varianti

Cod. Art.
Versione
B
DN
G
K
L
Prezzo
Quantità
ST0410.031.025
D - 3/4"
55
15
3/4" (26,66mm)
31
27
4,82 €*
pz.:
ST0410.031.032
D - 1"
55
17,5
1" (33,25mm)
31
27
4,08 €*
pz.:
ST0410.025.032
25-D auf 1"
55
18
1" (33,25mm)
31
28,5
4,08 €*
pz.:
ST0410.025.040
25-D auf 1 1/4"
55
18
1 1/4" (41,91mm)
31
28,5
4,28 €*
pz.:
ST0410.025.050
25-D auf 1 1/2"
55
18
1 1/2" (47,81mm)
31
28
4,76 €*
pz.:
ST0410.052.040
52-C auf 1 1/4"
97,5
32
1 1/4" (41,91mm)
66
32
4,91 €*
pz.:
ST0410.052.050
52-C auf 1 1/2"
97,5
35,5
1 1/2" (47,81mm)
66
32
5,47 €*
pz.:
ST0410.052.063
52-C auf 2"
97,5
42
2" (59,61mm)
66
31
9,28 €*
pz.:
ST0410.052.075
52-C auf 2 1/2"
97,5
43
2 1/2" (75,18mm)
66
32
9,28 €*
pz.:
ST0410.075.075
75-B auf 2 1/2"
126
52
2 1/2" (75,18mm)
89
39
9,73 €*
pz.:
ST0410.075.090
75-B auf 3"
126
62
3§ (87,88mm)
89
39
10,77 €*
pz.:
ST0410.110.110
110-A auf 4"
179
100
4" (113,03)
133
45
20,35 €*
pz.:

compr. 19% IVA , più Spedizione

Tutte le dimensioni sono espresse in millimetri, tutti i pesi sono espressi in grammi.
Le immagini sono fornite al solo scopo illustrativo, non costituiscono elemento contrattuale e si riferiscono ad una sola variante/dimensione. Le immagini, i dati tecnici, le dimensioni e i disegni non sono vincolanti. Ci riserviamo il diritto di apportare modifiche in qualsiasi momento senza preavviso. Le dimensioni sono definite e mostrate piú chiaramente nella descrizione dell'articolo. Altre dimensioni fungono solo da supporto e migliore chiarificazione.

Descrizione

Raccordo Storz con filetto maschio, in alluminio

Connessione:
Filetto maschio
Filettatura:
Filettatura BSP ISO 228-1, non autosigillante, sigillatura con teflon a nastro o simili
Temperatura:
da -40°C a 110°C
Pressione di esercizio (PN):
max. 16 bar a 20°C
Materiale:
Alluminio
Guarnizione:
NBR

Campo di utilizzo

  • Raccordo adatto all'impiego nei sistemi antincendio e dei vigili del fuoco, agricoltura, edilizia, industria, protezione civile o nelle applicazione domestiche

Impiego

  • Raccordo simmetrico per connessione e collegamento di tubi flessibili
  • Collegamento e scollegamento rapido con una rotazione di 120° della chiusura a baionetta


Storz Knaggenabstand

Distanza tra le alette

Raccordo
Distanza
D
31 mm
C
66 mm
B
89 mm
A
133 mm
