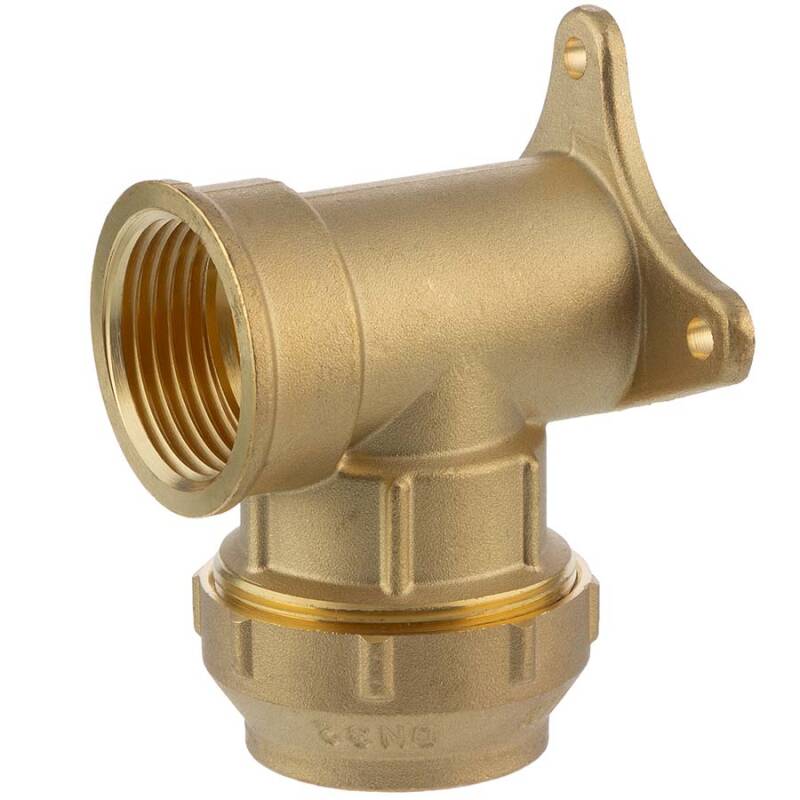

Raccordo a compressione con flangia x filetto femmina, ottone, DVGW
Raccordo a compressione con flangia x filetto femmina, ottone, DVGW
Raccordo a compressione con flangia x filetto femmina, ottone, DVGW
7,14 €

compr. 19% IVA, più Spedizione

Codice articolo: MP0304

Come misurare un raccordo filettato

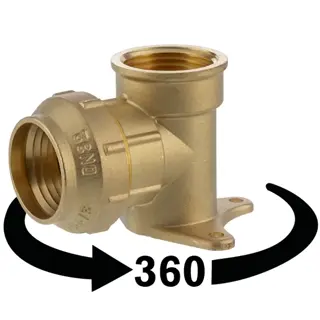

Vista 3D
Cod. Art. Versione Prezzo Quantità
MP001 20mm x 1/2" 7,14 €*
MP0304.025.025 25mm x 3/4" 9,96 €*
MP0304.032.032 32mm x 1" 15,86 €*

compr. 19% IVA, più Spedizione

Tutte le dimensioni sono espresse in millimetri, tutti i pesi sono espressi in grammi.
Le immagini sono fornite al solo scopo illustrativo, non costituiscono elemento contrattuale e si riferiscono ad una sola variante/dimensione. Le immagini, i dati tecnici, le dimensioni e i disegni non sono vincolanti. Ci riserviamo il diritto di apportare modifiche in qualsiasi momento senza preavviso. Le dimensioni sono definite e mostrate piú chiaramente nella descrizione dell'articolo. Altre dimensioni fungono solo da supporto e migliore chiarificazione.
Descrizione

Raccordi a compressione in ottone flangiati - qualitá industriale con certificazione DVGW per acqua potabile

Conformi alle condizioni di pressione secondo DIN 8076 1, filettatura secondo ISO 228 (BS 2779) con filettatura femmina cilindrica.

Estremitá:
Compressione x filetto femmina
Materiale:
Ottone
O-Ring:
NBR

Acrylnitril-Butadien-Kautschuk, kurz auch Nitrilkautschuk, Kurzzeichen NBR (Nitrile Butadiene Rubber) zählt zu den Synthesekautschuken
70
shore
Die SHORE-Härte, benannt nach Albert Ferdinand Shore, ist eine Kennzahl, die vorwiegend für Elastomere und gummielastische Polymere eingesetzt wird. Sie steht in direkter Beziehung zur Eindringtiefe und ist somit ein Maß für die Werkstoffhärte.
Filettatura:
Filettattura
G DIN 2999 & BS21, ISO 228/1 & ISO 7/1,
non autosigillante
, sigillatura con stoppa, pasta sigillante o simili
Temperatura:
da -20°C a 90°C
Pressione nominale (
PN
Pressure Nominal, englisch für Nenndruck, der Druck (in bar), für den genormte Rohrleitungsteile ausgelegt sind
):
max. pressione 25 bar (400 psi), 20°C 16 Mpa, 95°C 4,2 Mpa
Colore:
Ottone
Utilizzo:
Tubi per gas e acqua in PE-LD (polietilene a bassa densitá) e PE-HD (polietilene ad alta densitá)
  • Aspetto sabbiato
  • Utilizzabili con acqua calda e fredda
  • Adatti a tutti i tipi di impianti sanitari, acque di scarico e altri liquidi con densitá maggiore o minore
  • Con certificato DVGW per acqua potabile

Gewindemuffe
  1. Corpo: ottone UNE 12165
  2. O-Ring:
    NBR
    70
    shore
  3. Guarnizione: ottone UNE 12165
  4. Anello di graffaggio: ottone UNE 12165
  5. Ghiera: ottone UNE 12165
DOWNLOAD Perché un pollice non corrisponde a 25,4mm?
DOWNLOAD Certificato DVGW per raccordi a compressione

Dezincificazione dell'ottone

Se l'ottone viene utilizzato per lungo tempo (anni) nel sottosuolo, é necessario verificarne in anticipo le caratteristiche.
Esistono alcuni impianti di acqua potabile in cui l'utilizzo di ottone non é possibile. Per determinate tipologie di ottone é possibile che si sviluppi la cossidetta dezincificazione, ovvero una corrosione nella quale lo zinco è asportato selettivamente da leghe che lo contengono, soprattutto se a contatto con acqua ricca di ossigeno.
La longevità di un raccordo in ottone dipende inoltre dall'acidità del terreno. I terreni con un alto contenuto di humus o argilla si comportano in modo più aggressivo nei confronti dell'ottone rispetto ad un terreno sabbioso. I raccordi in ottone possono essere protetti dalle sostanze nocive nel terreno, ad esempio attraverso una rivestitura di grasso.
