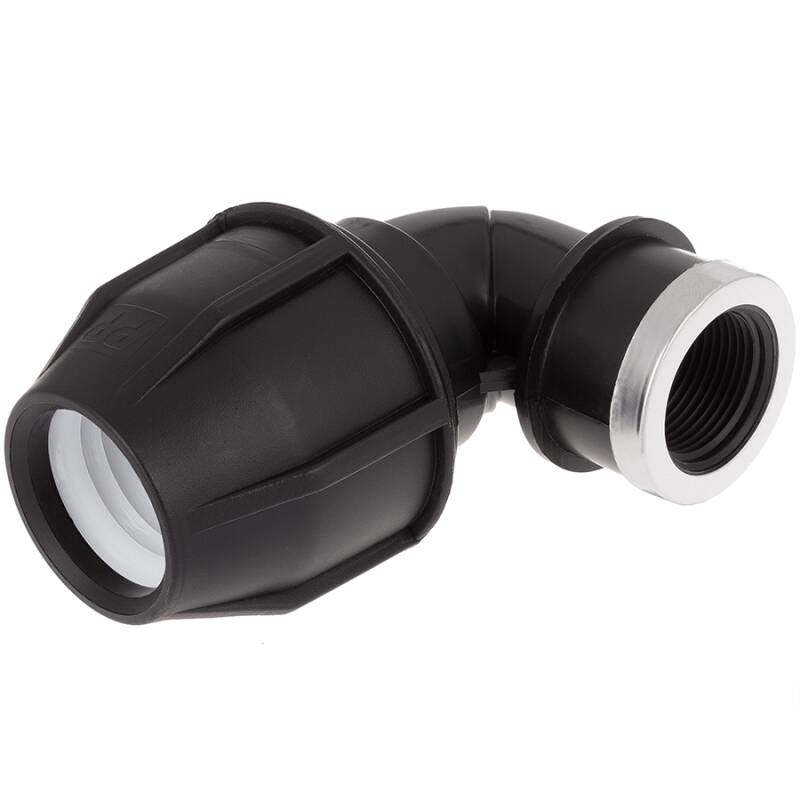

Raccordo a compressione gomito a 90° x filetto femmina

Codice articolo: PZ0407
Auswahl Steuerzone / Lieferland
a partire da
0,11 €
compr. 19% IVA , più Spedizione
  • disponibilità immediata
Visualizza descrizione articolo in PDF
Come misurare un raccordo filettato
  • disponibilità immediata
Varianti

Foto prodotto
Cod. Art.
Versione
B
d
E
G
H
L
L1
Peso
Tubi E-ø
Prezzo
Quantità
Winkel 90° Klemme x Innengewinde 20mm x 1/2"
PZ0407.020.020
20mm x 1/2"
51
20
45
1/2" (20,96mm)
14
68
38
56
20
1,21 €*
pz.:
Winkel 90° Klemme x Innengewinde 20mm x 3/4"
PZ0407.020.025
20mm x 3/4"
53
20
46
3/4" (26,44mm)
20
68
46
60
20
1,33 €*
pz.:
Winkel 90° Klemme x Innengewinde 25mm x 1/2"
PZ0407.025.020
25mm x 1/2"
57
25
55
1/2" (20,96mm)
14
76
41
77
25
1,42 €*
pz.:
Winkel 90° Klemme x Innengewinde 25mm x 3/4"
PZ0407.025.025
25mm x 3/4"
58
25
55
3/4" (26,44mm)
15
75
42
76
25
1,42 €*
pz.:
Winkel 90° Klemme x Innengewinde 32mm x 3/4"
PZ0407.032.025
32mm x 3/4"
71
32
63
3/4" (26,44mm)
18
90
54
128
32
1,73 €*
pz.:
Winkel 90° Klemme x Innengewinde 32mm x 1"
PZ0407.032.032
32mm x 1"
68
32
62
1" (33,25mm)
18
53
89
138
32
1,83 €*
pz.:
Raccordo a compressione gomito a 90° x filetto femmina 40mm x 1"
PZ0407.040.032
40mm x 1"
77
40
77
1" (33,25mm)
27
104
63
199
40
2,92 €*
pz.:
Winkel 90° Klemme x Innengewinde 40mm x 1 1/4"
PZ0407.040.040
40mm x 1 1/4"
83
40
79
1 1/4" (41,91mm)
20
109
64
231
40
2,98 €*
pz.:
Winkel 90° Klemme x Innengewinde 50mm x 1 1/2"
PZ0407.050.050
50mm x 1 1/2"
91
50
96
1 1/2" (47,80mm)
18
125
71
385
50
4,76 €*
pz.:
Winkel 90° Klemme x Innengewinde 63mm x 2"
PZ0407.063.063
63mm x 2"
112
63
114
2" (59,61mm)
21
160
86
613
63
8,03 €*
pz.:
Raccordo a compressione gomito a 90° x filetto femmina Ersatzdichtung 20mm
PZ0407.DIC.020
Ersatzdichtung 20mm
---
20
---
---
---
---
---
1
20
0,11 €*
pz.:
Raccordo a compressione gomito a 90° x filetto femmina Ersatzdichtung 25mm
PZ0407.DIC.025
Ersatzdichtung 25mm
---
25
---
---
---
---
---
1
25
0,14 €*
pz.:
Raccordo a compressione gomito a 90° x filetto femmina Ersatzdichtung 32mm
PZ0407.DIC.032
Ersatzdichtung 32mm
---
32
---
---
---
---
---
1
32
0,23 €*
pz.:
Raccordo a compressione gomito a 90° x filetto femmina Ersatzdichtung 40mm
PZ0407.DIC.040
Ersatzdichtung 40mm
---
40
---
---
---
---
---
3
40
0,37 €*
pz.:
Raccordo a compressione gomito a 90° x filetto femmina Ersatzdichtung 50mm
PZ0407.DIC.050
Ersatzdichtung 50mm
---
50
---
---
---
---
---
4
50
0,55 €*
pz.:
Raccordo a compressione gomito a 90° x filetto femmina Ersatzdichtung 63mm
PZ0407.DIC.063
Ersatzdichtung 63mm
---
63
---
---
---
---
---
9
63
0,70 €*
pz.:

compr. 19% IVA , più Spedizione

Tutte le dimensioni sono espresse in millimetri, tutti i pesi sono espressi in grammi.
Le immagini sono fornite al solo scopo illustrativo, non costituiscono elemento contrattuale e si riferiscono ad una sola variante/dimensione. Le immagini, i dati tecnici, le dimensioni e i disegni non sono vincolanti. Ci riserviamo il diritto di apportare modifiche in qualsiasi momento senza preavviso. Le dimensioni sono definite e mostrate piú chiaramente nella descrizione dell'articolo. Altre dimensioni fungono solo da supporto e migliore chiarificazione.

Descrizione

PP Klemmringverschraubung Übergangswinkel 90° Klemme x Innengewinde

PP Klemmringverschraubung für den universellen Einsatz bei Brauchwasser, Trinkwasser im privaten Bereich und Bewässerung

Anschluss:
Klemme x Innengewinde
Gewinde:
BSP Rohrgewinde G, nicht selbstdichtend, Abdichtung mit Teflonband o.ä.
Temperatur:
bis 60°C konstant, kurzzeitig 80°C
Arbeitsdruck (PN):
max. 16 bar bei 20°C
Material:
PP Polypropylen
O-Ring:
PVC
Metallring:
Eisen vernickelt
Farbe:
Schwarz, Überwurfmutter: Schwarz

Bewässerung:

  • Landwirtschaft, Gärtnerei & Gartenbau, Weinberge

Besprengung:

  • Wohngebiete, kommunale Bereiche, Sportplätze, Golfplätze, Reitplätze

Industrie:

  • Brauchwasserversorgung, Versorgung mit korrodierenden Flüssigkeiten, Kabelschutz

Qualität:

  • Wetter, UV- und Ozonbeständig, Innengewinde mit Verstärkungsring (außer separat vermerkt)

Preis/Leistung:

  • unser Produkt mit hervorragendem Preis-/Leistungsverhältnis

DOWNLOADRoHS Bestätigung HTC
DOWNLOAD verarbeiten von PP Klemm Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD PP Polypropylen Temperatur-/Druckdiagramm
DOWNLOAD chemische Beständigkeit von Kunststoffen

Festziehen der Überwurfmutter mit Spezialschlüssel

Spannriemen

Unsere Empfehlung

Fast jeder Hersteller von Klemmfittings bietet ebenso einen Montageschlüssel zum Festziehen der Überwurfmuttern an.

Nach unserer Erfahrung ist dieser Montageschlüssel je nach Hersteller entweder günstig und von miserabler Qualität und meist nach dem Anziehen der zweiten Überwurfmutter schon abgescheuert.

Oder der Montageschlüssel ist von sehr guter Qualität aus einem hochwertigen Kunststoff und kostet fast mehr als die gesamte Installationsware und am Ende kann man sich diesen ins Regal legen.

Wir empfehlen deshalb den Spannriemen für Kupplungen, bis 32mm ist die "kleine" Version ausreichend, ab 40mm sollte die "große" Version gewählt werden. Neben der einfachen, universellen Anwendung ist der Spannriemen auch nach Ihrem Bauprojekt einsetzbar in Küche und Werkstatt.
