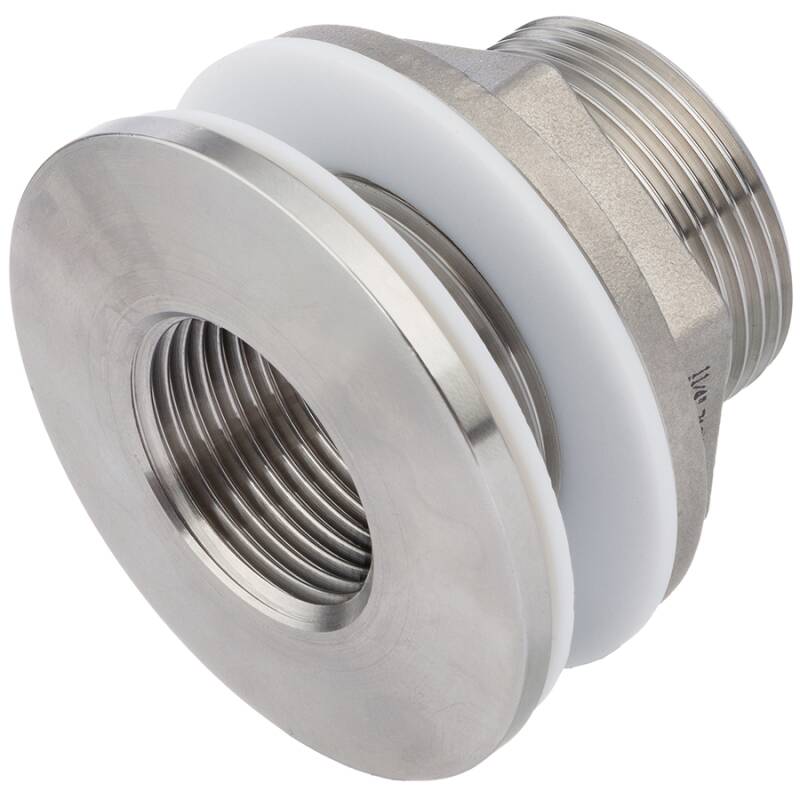

Raccordo serbatoio filetto maschio/femmina, in acciaio inox 316

Codice articolo: EF0820
Auswahl Steuerzone / Lieferland
a partire da
0,60 €
compr. 19% IVA , più Spedizione
  • disponibilità immediata
Visualizza descrizione articolo in PDF
Come misurare un raccordo filettato
  • disponibilità immediata
Varianti

Foto prodotto
Cod. Art.
Versione
B
B1
B2
D
G
G1
L
L1
L2
SW
Prezzo
Quantità
Raccordo serbatoio filetto maschio/femmina, in acciaio inox 316 3/8" x 1/2"
EF0820.016.020
3/8" x 1/2"
14
18
32
46
1/2" (20,95mm)
3/8" (16,66mm)
34
6
4
25
10,66 €*
pz.:
Raccordo serbatoio filetto maschio/femmina, in acciaio inox 316 1/2" x 3/4"
EF0820.020.025
1/2" x 3/4"
14
19
45
53
3/4" (26,44mm)
1/2" (20,95mm)
44
6
4
34
17,85 €*
Raccordo serbatoio filetto maschio/femmina, in acciaio inox 316 3/4" x 1"
EF0820.025.032
3/4" x 1"
15
20
51
56
1" (33,25mm)
3/4" (26,44mm)
49
6
4
40
23,42 €*
Raccordo serbatoio filetto maschio/femmina, in acciaio inox 316 1" x 1 1/4"
EF0820.032.040
1" x 1 1/4"
15
19
66
70
1 1/4" (41,91mm)
1" (33,25mm)
49
6
4
51
36,84 €*
Raccordo serbatoio filetto maschio/femmina, in acciaio inox 316 1 1/4" x 1 1/2"
EF0820.040.050
1 1/4" x 1 1/2"
15,5
19,5
70
70
1 1/2" (47,81mm)
1 1/4" (41,91mm)
54
6
4
59
38,56 €*
Raccordo serbatoio filetto maschio/femmina, in acciaio inox 316 1 1/2" x 2"
EF0820.050.063
1 1/2" x 2"
15,5
19,5
83
83
2" (59,61mm)
1 1/2" (47,81mm)
53
6
4
69
58,21 €*
pz.:

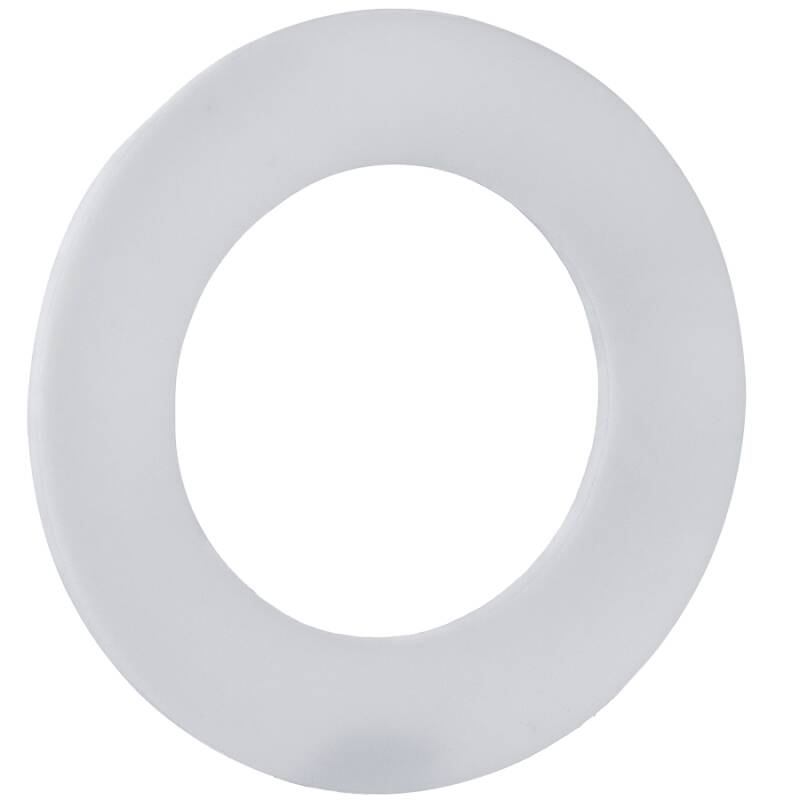

Raccordo serbatoio filetto maschio/femmina, in acciaio inox 316
EF0820.TEF.020
Flachdichtung PTFE für 1/2"
---
2
---
34
für 1/2"
---
---
---
---
---
0,60 €*
pz.:
Raccordo serbatoio filetto maschio/femmina, in acciaio inox 316
EF0820.TEF.025
Flachdichtung PTFE für 3/4"
---
2
---
47
für 3/4"
---
---
---
---
---
0,71 €*
pz.:
Raccordo serbatoio filetto maschio/femmina, in acciaio inox 316
EF0820.TEF.032
Flachdichtung für 1"
---
2
---
53
für 1"
---
---
---
---
---
0,83 €*
pz.:
Raccordo serbatoio filetto maschio/femmina, in acciaio inox 316
EF0820.TEF.040
Flachdichtung PTFE für 1 1/4"
---
2
---
68
für 1 1/4"
---
---
---
---
---
1,19 €*
pz.:
Raccordo serbatoio filetto maschio/femmina, in acciaio inox 316
EF0820.TEF.050
Flachdichtung PTFE für 1 1/2"
---
2
---
74
für 1 1/2"
---
---
---
---
---
1,43 €*
pz.:
Raccordo serbatoio filetto maschio/femmina, in acciaio inox 316
EF0820.TEF.063
Flachdichtung PTFE für 2"
---
2
---
87
für 2"
---
---
---
---
---
1,90 €*
pz.:

compr. 19% IVA , più Spedizione

Tutte le dimensioni sono espresse in millimetri, tutti i pesi sono espressi in grammi.
Le immagini sono fornite al solo scopo illustrativo, non costituiscono elemento contrattuale e si riferiscono ad una sola variante/dimensione. Le immagini, i dati tecnici, le dimensioni e i disegni non sono vincolanti. Ci riserviamo il diritto di apportare modifiche in qualsiasi momento senza preavviso. Le dimensioni sono definite e mostrate piú chiaramente nella descrizione dell'articolo. Altre dimensioni fungono solo da supporto e migliore chiarificazione.

Descrizione

Raccordo serbatoio maschio/femmina, in acciaio inox AISI 316

Connessione:
Filetto femmina x filetto maschio
Filettatura:
Filettatura BSP Whitworth conica conforme a DIN 2999 & BS21, ISO 228/1 & ISO 7/1, non autosigillante, sigillatura con stoppa, pasta sigillante o simili
Temperatura:
da -20°C a 200°C
Pressione di esercizio (PN):
20 bar
Materiale:
Acciaio inox AISI 316 (UNE EN 10213-4 / DIN 1.4408)
DIN:
Dimensioni conformi a ISO 4144, filettatura conforme a ISO 7/1 (DIN 2999 / BS 21)
Colore:
Grigio acciaio
Druck_Temperatur

Caratteristiche tecniche

  • Temperatura di lavoro da -20°C a 200°C
  • Pressione di esercizio PN 20 bar (300 psi)
  • Dimensioni e tolleranze conformi a ISO 4144
  • Filettatura Whitworth, fresata con CNC conformemente alla norma ISO 7/1 (DIN 2999 / BS21)
  • Standard di fabbricazione UNE EN 10213-4, tolleranza DIN 1.4408

Con il termine "acciaio inossidabile o inox" (secondo EN 10020) vengono indicati tutti quei tipi di acciaio legati e non legati che hanno un alto grado di purezza. Di conseguenza, ci si riferisce agli acciai il cui contenuto di zolfo e fosforo non supera il valore dello 0,025%. La lega 316 è un acciaio di qualità standard con molibdeno. Il molibdeno non solo conferisce alla lega una migliore resistenza alla corrosione rispetto all'acciaio inossidabile AISI 304, ma anche una maggiore resistenza alla corrosione di superfici e fessure se a contatto con sostanze contenenti cloro. La struttura austenitica conferisce un alto grado di tenacità a questa lega (anche a temperature molto basse), elevata resistenza allo scorrimento, alla rottura e tenuta alla trazione a temperature elevate. La lega è appunto nota con il nome di acciaio inox.


Secondo il foglio di lavoro DVGW W541 (requisiti per i tubi in acciaio inossidabile per l'installazione di acqua potabile domestica), l'acciaio 1.4401 è comunemente usato per installazioni di acqua potabile. Grazie alle proprietà particolari del materiale, questi raccordi vengono spesso utilizzati nelle regioni costiere. A differenza dei raccordi in acciaio AISI 304 che iniziano ad arrugginire a contatto con l'elevato contenuto di sale nell'aria, i raccordi in acciaio inox AISI 316 resistono alle intemperie. Inoltre, la loro resistenza agli acidi li rende adatti all'uso nell'industria chimica, alimentare, petrolchimica e del gas naturale. Possono anche essere utilizzati in ambienti corrosivi e temperature estreme, come ad esempio nella tecnologia dei fluidi, caldaie, condensatori, scambiatori di calore e reattori.
