Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowohl Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.
Beschreibung

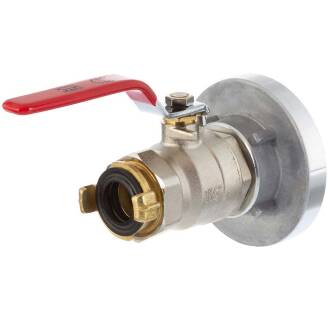

Storz Kupplung mit Kugelhahn, Übergang auf GEKA Anschluss
Anschluss:
Storz mit Kugelhahn auf GEKA
Temperatur:
-10°C bis 80°C
Arbeitsdruck (PN):
max. 16 bar bei 20°C
Material:
Aluminium | Kugelhahn, GEKA Anschluss Messing
Dichtung:
NBR
Hinweis:
Der Setartikel wird aus Einzelkomponenten geliefert und vom Kunden selbst zusammengeschraubt und abgedichtet. Eine Rolle Teflonband zur Gewindeabdichtung liegt bei.
Einsatzbereich
- kein Verdrehen des Schlauches beim Kuppeln, da die Schlauchtülle drehbar im Kupplungsteil gelagert ist
- einsetzbar für die unterschiedlichsten professionellen Schlauchverbindungen bei Feuerwehr, Landwirtschaft, Bauindustrie, Industrie, Katastrophenschutz, professionellen Privateinsatz usw.
Anwendung
- zum Anschluss oder Verbinden von Schläuchen
- schnelles Verbinden und Lösen durch 120° Drehung des Bajonett-Verschlusses
Knaggenabstand
Kupplung
Abstand
D
31 mm
C
66 mm
B
89 mm
A
133 mm
Dichtung für Saug- und Druckanwendung: Bedingt durch die hochwertige Saug- und Druckdichtung wird bei größeren Dimensionen die reine Handkraft nicht mehr zum Lösen und Schließen des Bajonett-Verschlusses ausreichen und es werden Kupplungsschlüssel o.ä. benötigt..
