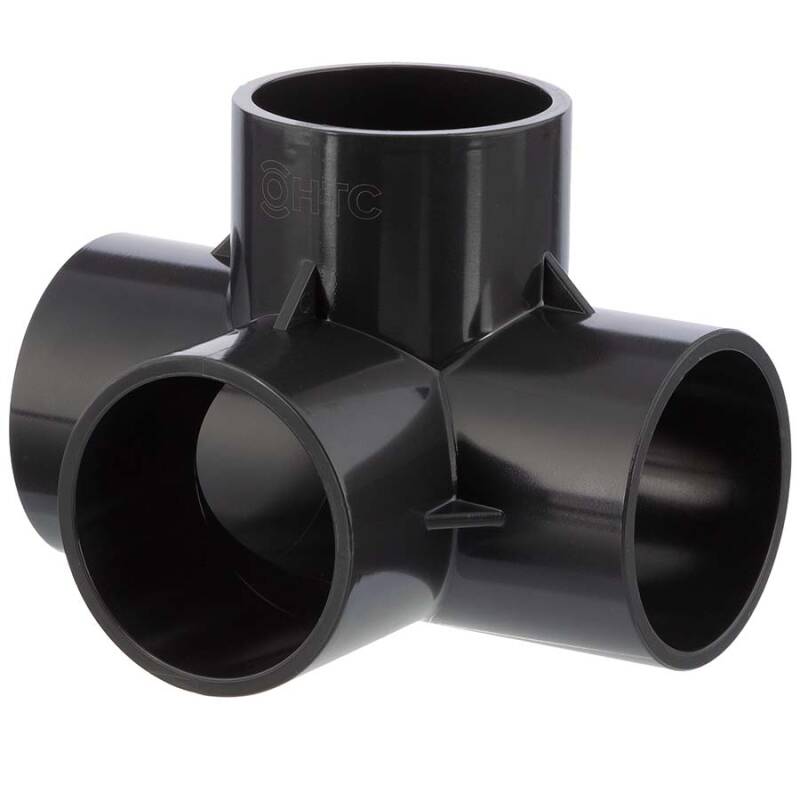

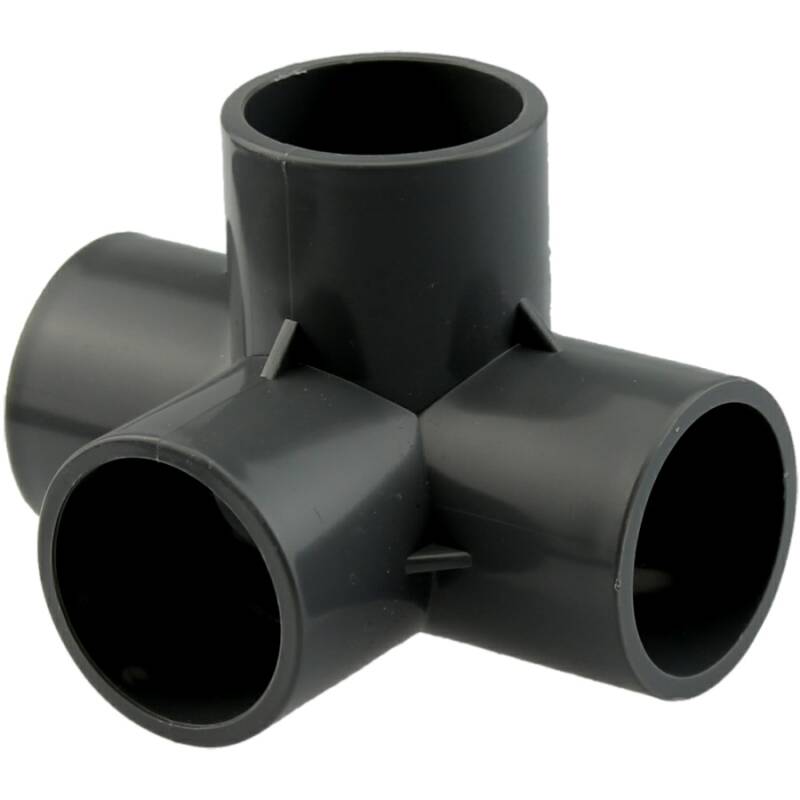

Tee a 90° a 4 vie a incollare, in PVC-U

Codice articolo: AF0510
Auswahl Steuerzone / Lieferland
a partire da
1,06 €
compr. 19% IVA , più Spedizione
  • disponibilità immediata
Visualizza descrizione articolo in PDF
Come misurare un raccordo filettato
  • disponibilità immediata
Varianti

Foto prodotto
Cod. Art.
Versione
D
D1
H
L
PN
Peso
Prezzo
Quantità

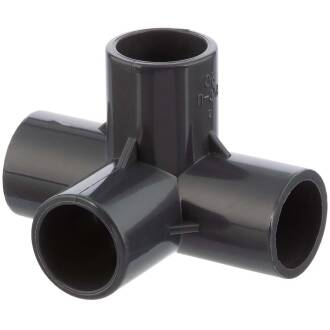

Tee a 90° a 4 vie a incollare, in PVC-U
AF0510.000.020
20mm
20
25
48
71
10
31
1,06 €*
Tee a 90° a 4 vie a incollare, in PVC-U
AFY510.000.025
25mm
25
30,5
55
80
10
44
1,50 €*
pz:
Tee a 90° a 4 vie a incollare, in PVC-U
AFY510.000.032
32mm
32
38
64
89,5
10
67
2,37 €*
pz:
Tee a 90° a 4 vie a incollare, in PVC-U, 50mm
AF0510.000.050
50mm PN16
50
61
88
114
16
212
5,01 €*
pz:
Tee a 90° a 4 vie a incollare, in PVC-U, 63mm
AF0510.000.063
63mm PN16
63
76
109
141
16
336
6,69 €*
pz:

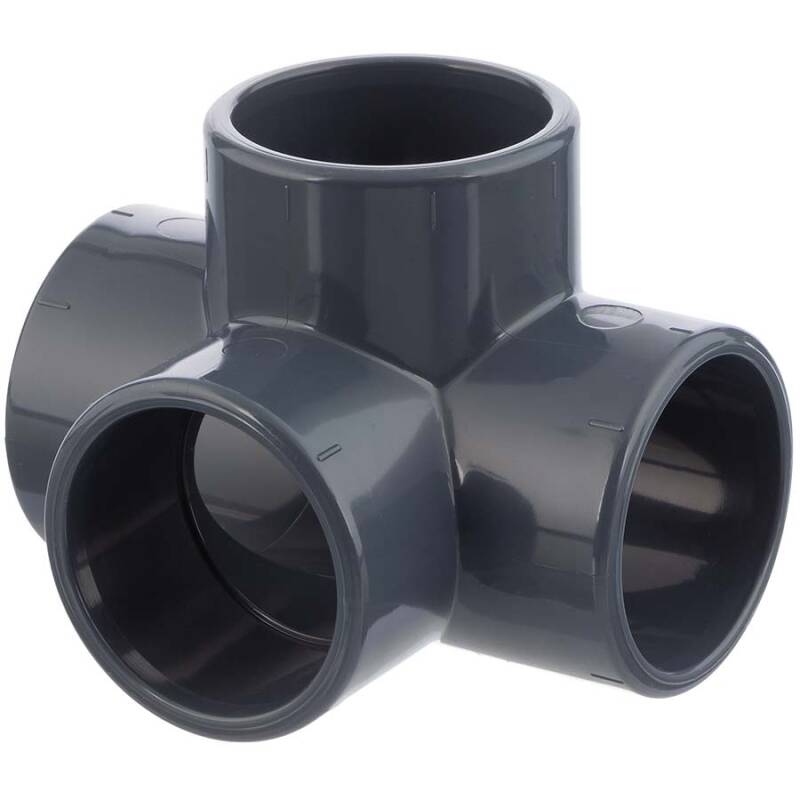

Tee a 90° a 4 vie a incollare, in PVC-U, 75mm
AF0510.000.075
75mm PN16
75
90
130
167
16
600
12,02 €*
pz:

compr. 19% IVA , più Spedizione

Tutte le dimensioni sono espresse in millimetri, tutti i pesi sono espressi in grammi.
Le immagini sono fornite al solo scopo illustrativo, non costituiscono elemento contrattuale e si riferiscono ad una sola variante/dimensione. Le immagini, i dati tecnici, le dimensioni e i disegni non sono vincolanti. Ci riserviamo il diritto di apportare modifiche in qualsiasi momento senza preavviso. Le dimensioni sono definite e mostrate piú chiaramente nella descrizione dell'articolo. Altre dimensioni fungono solo da supporto e migliore chiarificazione.

Descrizione

PVC-U T-Stück 90°, 4fach Klebemuffe

Anschluss:
4fach Klebemuffe
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
siehe Tabelle, Variante PN16 max. 16 bar bei 20°C Medium Wasser
Material:
PVC-U
Farbe:
Grau
Einsatzbereich Version PN16:
Pikto
Zertifikat Version PN16:
WRAS Qualitätslogo
WRAS geprüfte Industriequalität für den direkten Einsatz mit Trinkwasser sowie nährenden Flüssigkeiten.
Gewindemuffe

Beispielanwendung

Ein Zulauf - drei Abgänge

DOWNLOAD WRAS Zertifikat (Trinkwasser)
DOWNLOAD RoHS Konformitätserklärung - Hidroten
DOWNLOAD Kleben von PVC-U Rohren und -Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD abdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings

PVC-U T-Stück 90°, 4fach Klebemuffe

Das T-Stück 90 Grad mit vier identischen Abgängen ist einerseits ein Spezialfitting für den Do-It-Yourself Bereich zum Möbelbau o.ä. aber ebenso verwendbar, bei einer Aufteilung des Volumenstromes auf drei Abgänge.

Der PVC-T-Verteiler hat vier Klebemuffen zum Verkleben mit PVC-U Rohr. Der zusätzliche seitliche Abgang ermöglicht den Einsatz für verschiedene Misch- und Verteilersysteme und findet seinen Einsatz bis max. Arbeitsdruck von 10 bar bei 20° Medium Wasser. Die Rohre werden mit PVC-U Kleber verklebt.

Klebeanleitung: Kleben von PVC-U Rohren und Fittings
