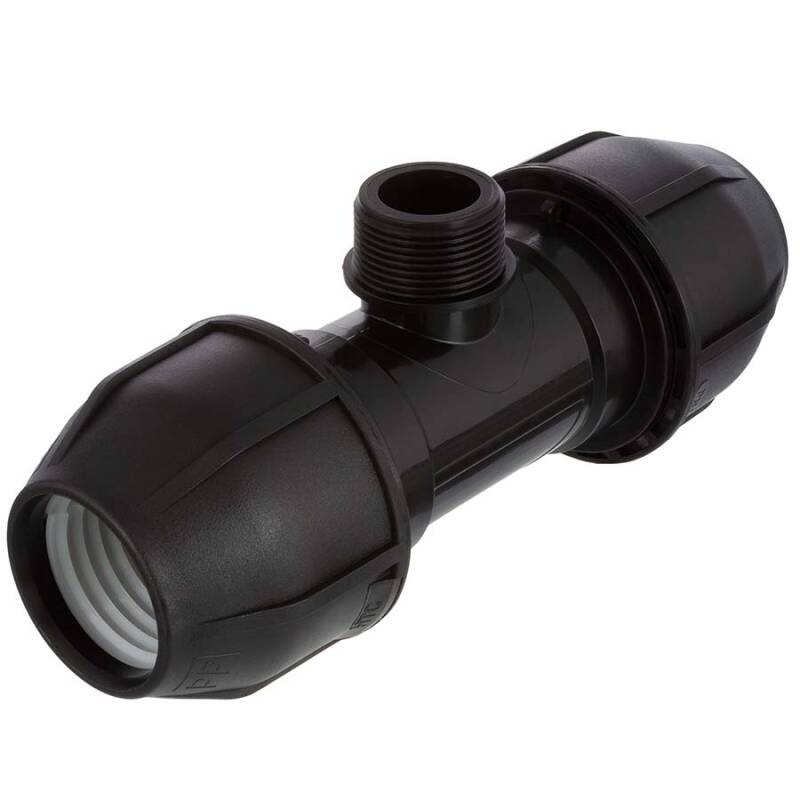

Tee a 90° raccordo a compressione x filetto maschio

Codice articolo: PZ0506
Auswahl Steuerzone / Lieferland
a partire da
0,11 €
compr. 19% IVA , più Spedizione
  • disponibilità immediata
Visualizza descrizione articolo in PDF
Come misurare un raccordo filettato
  • disponibilità immediata
Varianti

Foto prodotto
Cod. Art.
Versione
B
d
E
G
L
L1
Peso
Tubi E-ø
Prezzo
Quantità
T-Stück 90° Klemme x Aussengewinde 20mm x 1/2"
PZ0506.020.020
20mm x 1/2"
51
20
46
1/2" (20,96mm)
129
40
81
20
1,26 €*
pz.:
T-Stück 90° Klemme x Aussengewinde 20mm x 3/4"
PZ0506.020.025
20mm x 3/4"
52
20
46
3/4" (26,44mm)
130
41
81
20
1,26 €*
pz.:
T-Stück 90° Klemme x Aussengewinde 25mm x 1/2"
PZ0506.025.020
25mm x 1/2"
56
25
55
1/2" (20,96mm)
147
42
104
25
1,87 €*
pz.:
T-Stück 90° Klemme x Aussengewinde 25mm x 3/4"
PZ0506.025.025
25mm x 3/4"
56
25
56
3/4" (26,44mm)
145
45
129
25
1,87 €*
pz.:
T-Stück 90° Klemme x Aussengewinde 25mm x 1"
PZ0506.025.032
25mm x 1"
61
25
54
1" (33,25mm)
158
56
129
25
1,88 €*
pz.:
T-Stück 90° Klemme x Aussengewinde 32mm x 3/4"
PZ0506.032.025
32mmm x 3/4"
64
32
62
3/4" (26,44mm)
185
51
206
32
2,51 €*
pz.:
T-Stück 90° Klemme x Aussengewinde 32mm x 1"
PZ0506.032.032
32mm x 1"
65
32
62
1" (33,25mm)
186
51
171
32
2,55 €*
pz.:

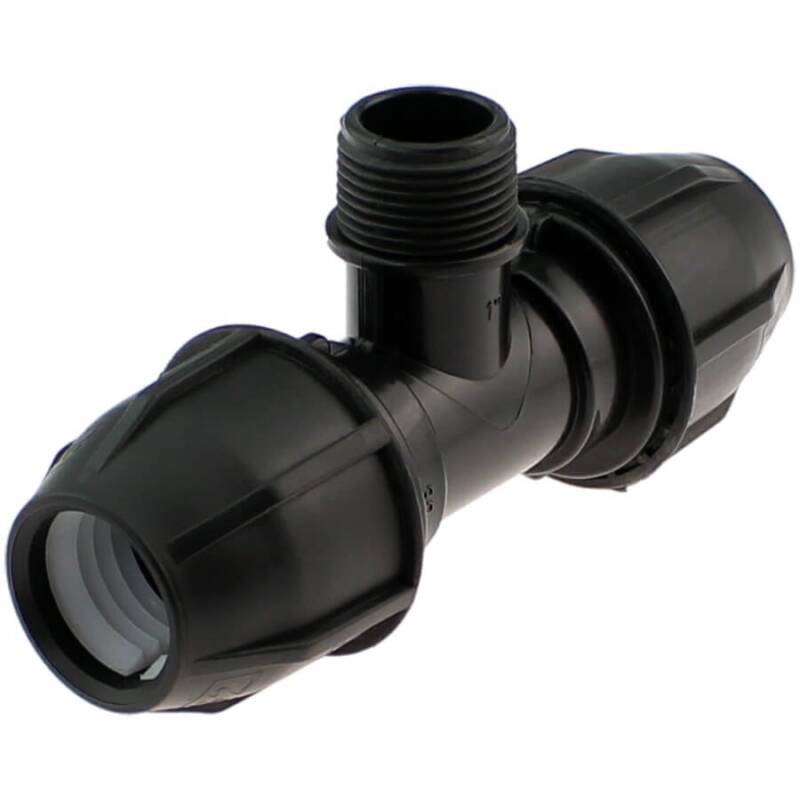

T-Stück 90° Klemme x Aussengewinde 40mm x 1 1/4"
PZ0506.040.040
40mm x 1 1/4"
87
40
78
1 1/4" (41,91mm)
224
63
368
40
4,45 €*
pz.:
T-Stück 90° Klemme x Aussengewinde 50mm x 1 1/2"
PZ0506.050.050
50mm x 1 1/2"
95
50
94
1 1/2" (47,80mm)
246
78
613
50
6,68 €*
pz.:
T-Stück 90° Klemme x Aussengewinde 63mm x 2"
PZ0506.063.063
63mm x 2"
118
63
112
2" (59,61mm)
303
92
1013
63
10,70 €*
pz.:
Tee a 90° raccordo a compressione x filetto maschio
PZ0506.DIC.020
Ersatzdichtung 20mm
---
20
---
---
---
---
1
20
0,11 €*
pz.:
Tee a 90° raccordo a compressione x filetto maschio
PZ0506.DIC.025
Ersatzdichtung 25mm
---
25
---
---
---
---
1
25
0,14 €*
pz.:
Tee a 90° raccordo a compressione x filetto maschio
PZ0506.DIC.032
Ersatzdichtung 32mm
---
32
---
---
---
---
1
32
0,23 €*
pz.:
Tee a 90° raccordo a compressione x filetto maschio
PZ0506.DIC.040
Ersatzdichtung 40mm
---
40
---
---
---
---
3
40
0,37 €*
pz.:
Tee a 90° raccordo a compressione x filetto maschio
PZ0506.DIC.050
Ersatzdichtung 50mm
---
50
---
---
---
---
4
50
0,55 €*
pz.:
Tee a 90° raccordo a compressione x filetto maschio
PZ0506.DIC.063
Ersatzdichtung 63mm
---
63
---
---
---
---
9
63
0,70 €*
pz.:

compr. 19% IVA , più Spedizione

Tutte le dimensioni sono espresse in millimetri, tutti i pesi sono espressi in grammi.
Le immagini sono fornite al solo scopo illustrativo, non costituiscono elemento contrattuale e si riferiscono ad una sola variante/dimensione. Le immagini, i dati tecnici, le dimensioni e i disegni non sono vincolanti. Ci riserviamo il diritto di apportare modifiche in qualsiasi momento senza preavviso. Le dimensioni sono definite e mostrate piú chiaramente nella descrizione dell'articolo. Altre dimensioni fungono solo da supporto e migliore chiarificazione.

Descrizione

PP Klemmringverschraubung T-Stück, 2fach Klemme x Aussengewinde

PP Klemmringverschraubung für den universellen Einsatz bei Brauchwasser, Trinkwasser im privaten Bereich und Bewässerung

Anschluss:
Klemme x Aussengewinde
Gewinde:
BSP Rohrgewinde G, nicht selbstdichtend, Abdichtung mit Teflonband o.ä.
Temperatur:
bis 60°C konstant, kurzzeitig 80°C
Arbeitsdruck (PN):
max. 16 bar bei 20°C (in Verbindung mit Innengewinde max. 16 bar)
Material:
PP Polypropylen
O-Ring:
PVC
Metallring:
Stahl vernickelt
Farbe:
Schwarz, Überwurfmutter: Schwarz

Bewässerung:

  • Landwirtschaft, Gärtnerei & Gartenbau, Weinberge

Besprengung:

  • Wohngebiete, kommunale Bereiche, Sportplätze, Golfplätze, Reitplätze

Industrie:

  • Brauchwasserversorgung, Versorgung mit korrodierenden Flüssigkeiten, Kabelschutz

Qualität:

  • Wetter, UV- und Ozonbeständig, Innengewinde mit Verstärkungsring (außer separat vermerkt)

Preis/Leistung:

  • unser Produkt mit hervorragendem Preis-/Leistungsverhältnis

DOWNLOADRoHS Bestätigung HTC
DOWNLOAD verarbeiten von PP Klemm Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD PP Polypropylen Temperatur-/Druckdiagramm
DOWNLOAD chemische Beständigkeit von Kunststoffen

Festziehen der Überwurfmutter mit Spezialschlüssel

Spannriemen

Unsere Empfehlung

Fast jeder Hersteller von Klemmfittings bietet ebenso einen Montageschlüssel zum Festziehen der Überwurfmuttern an.

Nach unserer Erfahrung ist dieser Montageschlüssel je nach Hersteller entweder günstig und von miserabler Qualität und meist nach dem Anziehen der zweiten Überwurfmutter schon abgescheuert.

Oder der Montageschlüssel ist von sehr guter Qualität aus einem hochwertigen Kunststoff und kostet fast mehr als die gesamte Installationsware und am Ende kann man sich diesen ins Regal legen.

Wir empfehlen deshalb den Spannriemen für Kupplungen, bis 32mm ist die "kleine" Version ausreichend, ab 40mm sollte die "große" Version gewählt werden. Neben der einfachen, universellen Anwendung ist der Spannriemen auch nach Ihrem Bauprojekt einsetzbar in Küche und Werkstatt.
