Tutte le misure sono espresse in millimetri, i pesi in grammi. Per la rappresentazione fotografica, utilizziamo un articolo di dimensioni ridotte con luce da studio. Le illustrazioni, i dati tecnici, le dimensioni e i disegni non sono vincolanti. Ci riserviamo il diritto di apportare modifiche in qualsiasi momento senza preavviso. Le dimensioni utili sono definite o mostrate rinforzate o risultano dalla denominazione dell'articolo. Le altre dimensioni sono solo a scopo illustrativo. Si prega di tenerne conto in caso di uso improprio.
Descrizione

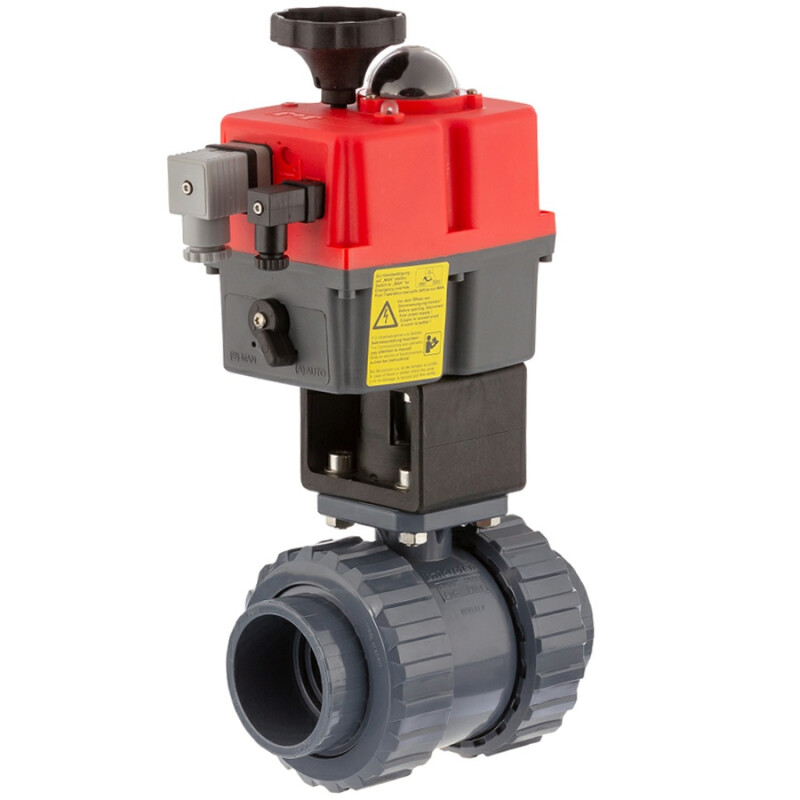

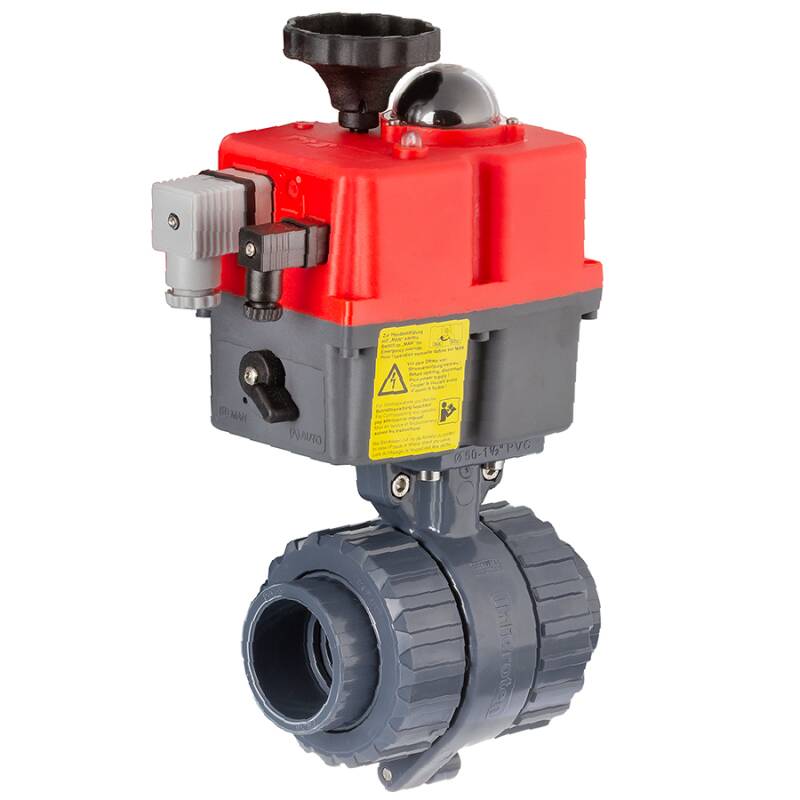

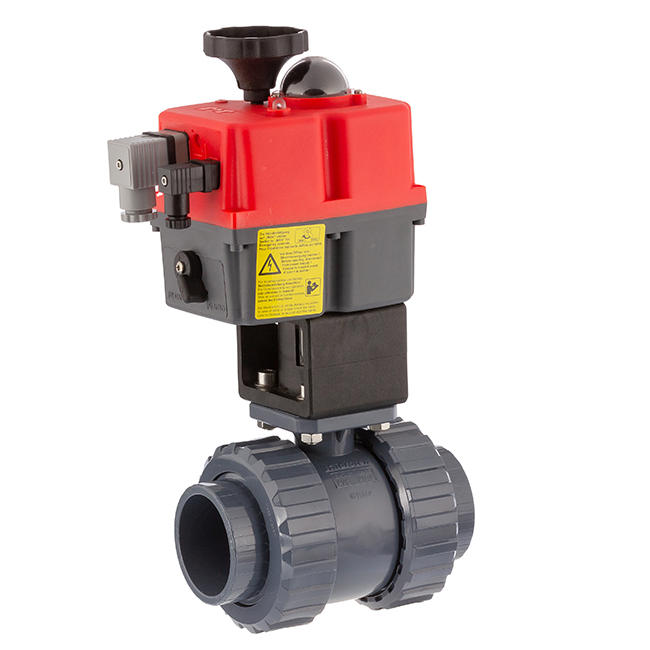

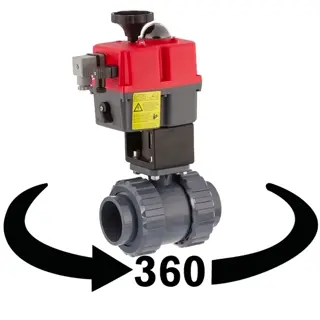

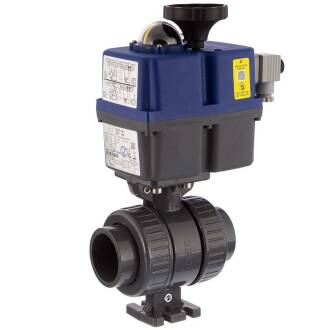

PVC-U Kugelhahn mit elektrischem Stellantrieb, 2fach Klebemuffe
FPM (Viton) O-Ringe, Teflon Kugeldichtung
Stellantrieb incl. integriertem BatteriePack, welcher den Kugelhahn bei Stromunterbrechung schließt - stromlos geschlossen
Anschluss:
2fach Klebemuffe
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 16 bar bei 20°C Medium Wasser, ab 75mm 10 bar bei 20°C Medium Wasser
Material:
PVC-U
O-Ringe:
FPM (Viton)
Kugeldichtung:
Teflon (PTFE)
Zertifikat:
WRAS Zertifikat (Trinkwasser)
Farbe:
Grau, Griff Orange
Einsatzbereich:
Zertifikat:
WRAS geprüfte Industriequalität für den direkten
Einsatz mit Trinkwasser sowie nährenden Flüssigkeiten.
Technische Information
Der Kugelhahn:
- bi-directional geformter Handgriff
- Kugel und Zapfenloch poliert
- justierbarer Sicherheitsblock
- industriell einsetzbar - Teflon Kugelsitz: Beständigkeit gegen die meisten Säuren und Laugen
- O-Ringe FPM (Viton)
- Arbeitsdruck 16 bar (240 psi) bei 20°C Medium Wasser bis 63mm
- Arbeitsdruck 10 bar (150 psi) bei 20°C Medium Wasser ab 75mm
- zertifizierter Einsatz (WRAS Zertifikat) für Trinkwasser
- sicheres Handling durch griffsichere Überwurfmutter
- Ersatzteilversorgung
Der Stellantrieb:
- J+J Multi-Voltage ab Version S20
- inkl. BatteriePack - stromlos geschlossen
- Multiflange Interface ISO 5211
- Nothandbetätigung
- 2Wege-Hilfsschalter
- Optische Stellungsanzeige
- Welle Polyamid nichtrostend
- Interne Heizung um eine Beschädigung durch Kondensation vorzubeugen
- elektronischer Drehmomentlimiter
- Gehäuse aus Polyamid, IP-65
Hinweise, Montage Instruktion
Wichtig: Das Gewinde der Überwurfmutter bei jedem Kugelhahn oder anderer Armatur ist nicht mit Gewindefittings kombinierbar und ausschließlich für die Verschraubung auf den Kugelhahn vorgesehen. Dieses Gewinde ist nicht genormt und weicht von Hersteller zu Hersteller ab.
Hiweis: Der Adapter für die Stellantriebmontage Dimension 20mm - 50mm ist abweichend zur Bilddarstellung.
Montage Instruktion:
Der elektrische Anschluss darf nur von elektrisch geschultem Fachpersonal ausgeführt werden. Es gelten die allgemeinen Elektrosicherheitsregeln und VDE Vorschriften.
Durch das interne Schaltnetzteil ist der Antrieb als kapazitive Last zu betrachten. Demnach ist eine externe Sicherung mit entsprechender Auslösecharakteristik (z.B. LS Schalter Typ C/D) vorzusehen,
Der Stellmotor ist ausschließlich stehend zu verbauen.
Die innenliegende Schaltraumheizung benötigt eine dauerhafte Spannungsversorgung.
Der elektrische Anschluss darf nur von elektrisch geschultem Fachpersonal ausgeführt werden. Es gelten die allgemeinen Elektrosicherheitsregeln und VDE Vorschriften.
Durch das interne Schaltnetzteil ist der Antrieb als kapazitive Last zu betrachten. Demnach ist eine externe Sicherung mit entsprechender Auslösecharakteristik (z.B. LS Schalter Typ C/D) vorzusehen,
Der Stellmotor ist ausschließlich stehend zu verbauen.
Die innenliegende Schaltraumheizung benötigt eine dauerhafte Spannungsversorgung.
