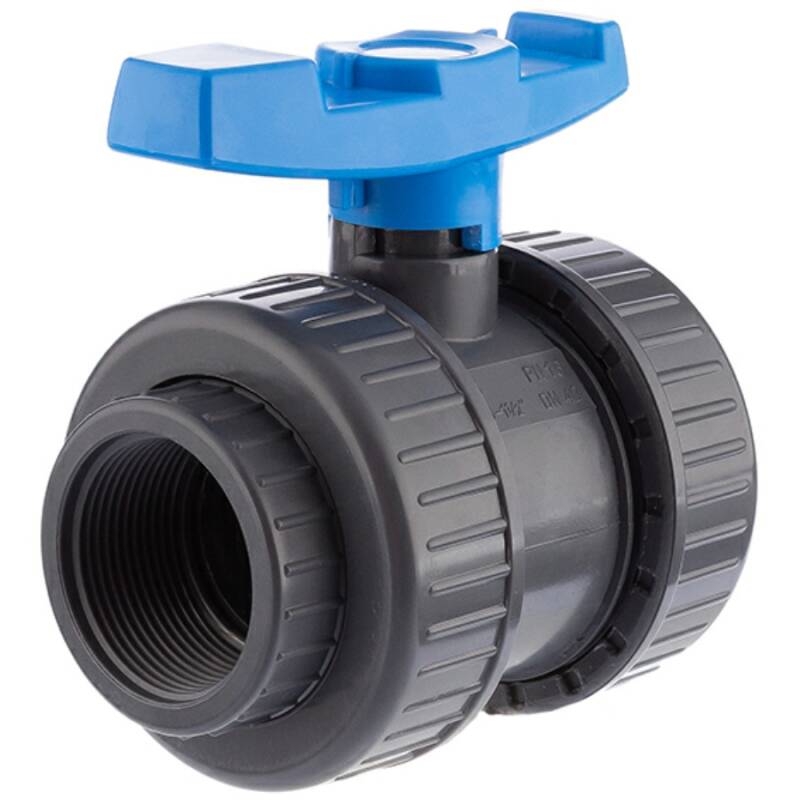

Valvola a sfera a 2 vie in PVC-U e HDPE filetto femmina con doppia ghiera

Codice articolo: AK0904
a partire da
4,94 €
compr. 19% IVA , più Spedizione
  • disponibilità immediata
  • disponibilità immediata
Varianti

Cod. Art.
Versione
B
D
DN
H
L
L1
Prezzo
Quantità
AK0904.000.016
3/8"
67,5
3/8" (16,66mm)
14
78
78,5
12
4,94 €*
pz.:
AK0904.000.020
1/2"
67,5
1/2" (20,95mm)
15
78
84
17
4,94 €*
pz.:
AK0904.000.025
3/4"
77
3/4" (26,44mm)
20
86
93
18
6,10 €*
pz.:
AK0904.000.032
1"
87
1" (33,25mm)
25
94
104
21
7,90 €*
pz.:
AK0904.000.040
1 1/4"
90
1 1/4" (41,91mm)
30
111
122
26
11,61 €*
pz.:
AK0904.000.050
1 1/2"
111
1 1/2" (47,81mm)
40
129
141
30
12,57 €*
pz.:
AK0904.000.063
2"
136
2" (59,61mm)
50
155
170
33
17,53 €*
pz.:

compr. 19% IVA , più Spedizione

Tutte le dimensioni sono espresse in millimetri, tutti i pesi sono espressi in grammi.
Le immagini sono fornite al solo scopo illustrativo, non costituiscono elemento contrattuale e si riferiscono ad una sola variante/dimensione. Le immagini, i dati tecnici, le dimensioni e i disegni non sono vincolanti. Ci riserviamo il diritto di apportare modifiche in qualsiasi momento senza preavviso. Le dimensioni sono definite e mostrate piú chiaramente nella descrizione dell'articolo. Altre dimensioni fungono solo da supporto e migliore chiarificazione.

Descrizione

PVC-U Kugelhahn 2fach Überwurfmutter, 2fach Innengewinde

Anschluss:
2fach Überwurf, 2fach Innengewinde
Gewinde:
BSP Rohrgewinde G, nicht selbstdichtend, Abdichtung mit Teflonband o.ä.
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 10 bar bei 20°C Medium Wasser
O-Ring:
EPDM 70sh
Material:
PVC-U
Farbe:
Grau, Griff Blau
Durchflussrichtung:
geschraubte Kugelsicherung, Durchfluss in beiden Richtungen möglich
Einsatzbereich:
Pikto

Wichtig: Das Gewinde der Überwurfmutter bei jedem Kugelhahn oder anderer Armatur ist nicht mit Gewindefittings kombinierbar und ausschließlich für die Verschraubung auf den Kugelhahn vorgesehen. Dieses Gewinde ist nicht genormt und weicht von Hersteller zu Hersteller ab.


PVC-U Kugelhahn mit verschraubbarer Kugelhalterung (Sicherheitsblock), HDPE-Dichtung

HTC AK0904 Kugelhahn Explosionsbild


 Nummer  Bezeichnung  Material
 1  Innengewinde  PVC-U
 2  Überwurfmutter  PVC-U
 3  O-Ring Satz  EPDM
 4  Körper  PVC-U
 5  Griff  Polypropylen
 6  Kugelwelle  PVC-U
 7  Wellendichtung  2fach EPDM
 8  Kugeldichtung  HDPE
 9  Kugel  PVC-U
 10  O-Ring  EPDM
 11  Sicherheitsblock  PVC-U
AK0903 Justierbarer Sicherheitsblock

Justierbarer Sicherheitsblock


  • das Feature der Oberklasse: justierbarer Sicherheitsblock
    • beidseitige Durchflussrichtung, da die Kugelsicherung durch Gewinde gesichert ist
    • Einstellmöglichkeit der Abdichtung und Anpassung der Leichtgängigkeit
  • polierte Kugel - Antiblock System verhindert das ruckartige Öffnen
  • Doppelte O-Ring Abdichtung am Kugelhahnschaft bei allen Modellen
  • Dichtung: HDPE
  • O-Ring EPDM 70 shore
  • industriell einsetzbar - HDPE Kugelsitz: gute Beständigkeit gegen verdünnte Säuren, Alkalien, Salzlösungen (Salzwasser, Meerwasser), Spiritus, Ester, Fette und Benzine
  • kompakte, moderne Bauweise
  • hervorragendes Preis-/Leistungsverhältnis
  • Ersatzteilversorgung

Ersatzteile Kugelhahn HTC Serie AK0904

DOWNLOADRoHS Bestätigung HTC

DOWNLOAD Kleben von PVC-U Rohren und -Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD abdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings
