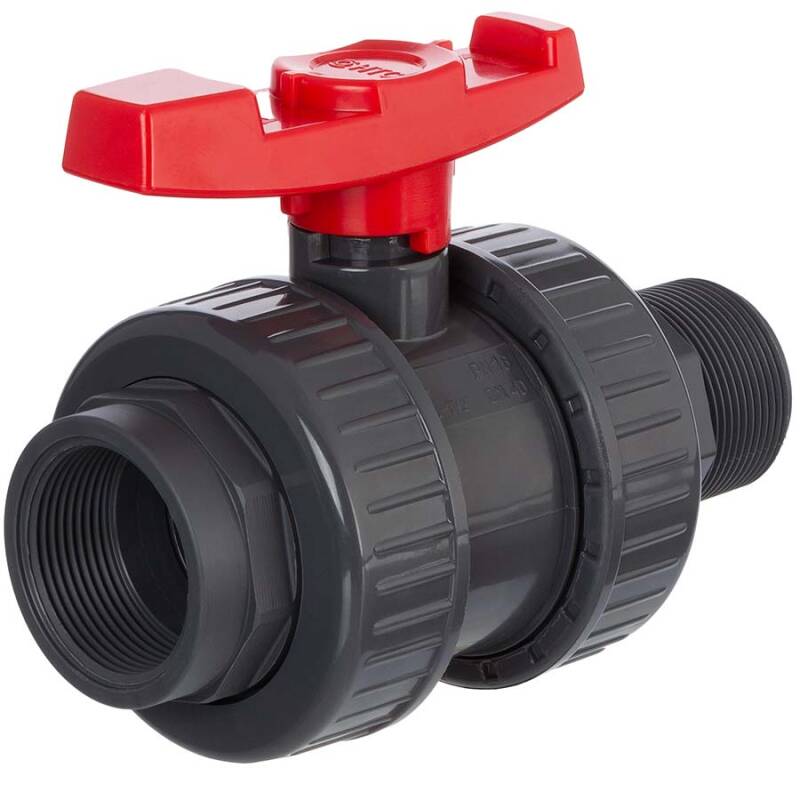

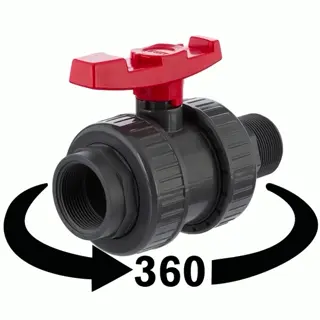

Valvola a sfera a 2 vie in PVC-U e PTFE con filetto femmina e maschio
5,78 €

compr. 19% IVA, più Spedizione

Codice articolo: AK0953

Cod. Art. Versione Prezzo Quantità
AK0953.020.020 1/2" x 1/2" 5,78 €*
AK0953.025.025 3/4" x 3/4" 7,53 €*
AK0953.032.032 1" x 1" 9,48 €*
AK0953.040.040 1 1/4" x 1 1/4" 13,05 €*
AK0953.050.050 1 1/2" x 1 1/2" 17,01 €*
AK0953.063.063 2" x 2" 27,13 €*

compr. 19% IVA, più Spedizione

Tutte le dimensioni sono espresse in millimetri, tutti i pesi sono espressi in grammi.
Le immagini sono fornite al solo scopo illustrativo, non costituiscono elemento contrattuale e si riferiscono ad una sola variante/dimensione. Le immagini, i dati tecnici, le dimensioni e i disegni non sono vincolanti. Ci riserviamo il diritto di apportare modifiche in qualsiasi momento senza preavviso. Le dimensioni sono definite e mostrate piú chiaramente nella descrizione dell'articolo. Altre dimensioni fungono solo da supporto e migliore chiarificazione.
Descrizione

PVC-U Kugelhahn PTFE (Teflon) 2fach Überwurfmutter, Innen- x Aussengewinde

Anschluss:
2fach Überwurf, Innen- x Aussengewinde
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (
PN
Pressure Nominal, englisch für Nenndruck, der Druck (in bar), für den genormte Rohrleitungsteile ausgelegt sind
):
max. 10 bar bei 20°C Medium Wasser
Kugeldichtung:
PTFE (Teflon)
O-Ring:
EPDM 70sh
Material:
PVC-U
Farbe:
Grau, Griff Rot
Durchflussrichtung:
geschraubte Kugelsicherung, Durchfluss in beiden Richtungen möglich
Einsatzbereich:
Pikto
Qualität Legende:
HTC-Indrustrie Qualitätslogo
Industriequalität: Druckleitungen für hochwertige Bewässerungssysteme, Marine, Chemie- und Textilindustrie.
Wichtig: Das Gewinde der Überwurfmutter ist bei jedem Kugelhahn oder anderer Armatur nicht mit Gewindefittings kombinierbar und ausschließlich für die Verschraubung auf den Kugelhahn vorgesehen. Dieses Gewinde ist nicht genormt und weicht von Hersteller zu Hersteller ab.

PVC-U Kugelhahn mit verschraubbarer Kugelhalterung (Sicherheitsblock), PTFE-Dichtung


HTC AK0903 Kugelhahn Explosionsbild
 Nummer  Bezeichnung  Material
 1  Anschlussmuffe
 Innengewinde
 PVC-U
 2  Überwurfmutter  PVC-U
 3  O-Ring  EPDM
 4  Körper  PVC-U
 5  Griff  Polypropylen
 6  Kugelwelle  PVC-U
 7  Wellendichtung  2fach EPDM
 8  Kugeldichtung  PTFE (Teflon)
 9  Kugel  PVC-U
 10  Kugeldichtung  PTFE (Teflon)
 11  O-Ring  EPDM
 12  Sicherheitsblock  PVC-U
 13  O-Ring  EPDM
 14  Überwurfmutter  PVC-U
 15  Anschlussmuffe
 Aussengewinde
 PVC-U

orange dot Justierbarer Sicherheitsblock

AK0950 Justierbarer Sicherheitsblock

  • das Feature der Oberklasse: justierbarer Sicherheitsblock
    • beidseitige Durchflussrichtung, da die Kugelsicherung durch Gewinde gesichert ist
    • Einstellmöglichkeit der Abdichtung und Anpassung der Leichtgängigkeit
  • polierte Kugel - Antiblock System verhindert das ruckartige Öffnen
  • Doppelte O-Ring Abdichtung am Kugelhahnschaft bei allen Modellen
  • Kugeldichtung PTFE (Teflon)
  • O-Ring EPDM 70
    shore
    Die SHORE-Härte, benannt nach Albert Ferdinand Shore, ist eine Kennzahl, die vorwiegend für Elastomere und gummielastische Polymere eingesetzt wird. Sie steht in direkter Beziehung zur Eindringtiefe und ist somit ein Maß für die Werkstoffhärte.
  • industriell einsetzbar - HDPE Kugelsitz: gute Beständigkeit gegen verdünnte Säuren, Alkalien, Salzlösungen (Salzwasser, Meerwasser), Spiritus, Ester, Fette und Benzine
  • kompakte, moderne Bauweise
  • hervorragendes Preis-/Leistungsverhältnis
  • Ersatzteilversorgung

orange dot Ersatzteile Kugelhahn HTC Serie AK0953
