Tutte le misure sono espresse in millimetri, i pesi in grammi. Per la rappresentazione fotografica, utilizziamo un articolo di dimensioni ridotte con luce da studio. Le illustrazioni, i dati tecnici, le dimensioni e i disegni non sono vincolanti. Ci riserviamo il diritto di apportare modifiche in qualsiasi momento senza preavviso. Le dimensioni utili sono definite o mostrate rinforzate o risultano dalla denominazione dell'articolo. Le altre dimensioni sono solo a scopo illustrativo. Si prega di tenerne conto in caso di uso improprio.
Descrizione

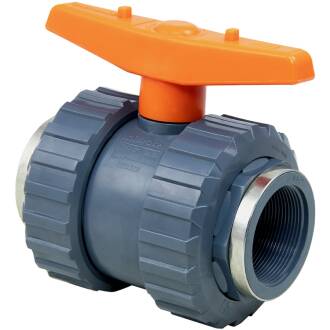

PVC-U Kugelhahn P.T.F.E. (Teflon), 2fach Innengewinde verstärkt
Anschluss:
2fach Innengewinde
Gewinde:
BSP Rohrgewinde G, nicht selbstdichtend, Abdichtung mit Teflonband o.ä.
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 16 bar bei 20°C Medium Wasser
Material:
PVC-U
Zertifikat:
WRAS Zertifikat (Trinkwasser)
Farbe:
Grau, Griff Orange
Einsatzbereich:
Zertifikat:
WRAS geprüfte Industriequalität für den direkten Einsatz mit Trinkwasser sowie nährenden Flüssigkeiten.
Wichtig: Das Gewinde der Überwurfmutter bei jedem Kugelhahn oder anderer Armatur ist nicht mit Gewindefittings kombinierbar und ausschließlich für die Verschraubung auf den Kugelhahn vorgesehen. Dieses Gewinde ist nicht genormt und weicht von Hersteller zu Hersteller ab.
- justierbarer Sicherheitsblock
- bi-directional Griff aus GFPP für leichtes und ergonomisches Betätigen
- Kugel und Zapfenloch poliert
- hochwertiger P.T.F.E. (Teflon) Kugelsitz: Beständigkeit gegen die meisten Säuren und Laugen
- O-Ringe EPDM 70 shore
- Arbeitsdruck 16 bar (240 psi) bei 20°C Medium Wasser
- alle Kugelhähne werksseitig hydraulisch geprüft
- Ersatzteilversorgung
Durchdachte Details und Qualitätsmerkmale des PVC-U Kugelhahn von Hidroten Typ AK0500
bi-directional geformter Handgriff
Der PVC-U Kugelhahn P.T.F.E. Teflon/EPDM 2fach Klebemuffe ist in der Kategorie "Profi" anzusiedeln. Herausragend in dieser Klasse sind der bi-directional geformte Handgriff, welcher durch seine Form und Länge ein leichtes und ergonomisches Betätigen ermöglicht.
Innengewinde verstärkt
Der Verstärkungsring komensiert den auf das Gewinde einwirkenden Druck und verhindert eine Beschädigung oder Aufplatzen der Gewinde muffe. Die verstärkte Gewindemuffe kann für höhere Druckstufen bis max. 16 bar bei 20°C Medium Wasser eingesetzt werden.
Kugel und Zapfenloch poliert
In einem zusätzlichen Arbeitsgang werden in der Produktion die Kugel und Zapfenloch poliert, was ein leichtgängiges Öffnen und Schließen ermöglicht.
justierbarer Sicherheitsblock
Der justierbare Sicherheitsblock ist ein besonderes Feature: Das Griffstück dient gleichzeitig als Regulierschlüssel für den justierbaren Sicherheitsblock. Für die schnelle Anpassung des Dichtungsträgers zur Kugel. Der Druck der Überwurfmutter beim Zudrehen wird nicht auf die Kugel übertragen. Der Durchfluss ist in beide Richtungen möglich.
Auf Grund des Sicherheitsblock mit Schraubgewinde ist die Fließrichtung in beide Richtungen möglich.
P.T.F.E. Teflon Kugelsitz
P.T.F.E. Teflon Kugelsitz. Im Vergleich zu HDPE ist P.T.F.E. - auch umgangssprachlich als Teflon der Firma DuPont bezeichnet - ein harter, höher belastbarer Kunststoff und gegen Kälte, Wärme und Chemikalien sehr beständig. Die glatte, wachsartige Oberfläche ist reaktionsträge und dadurch haftungsabweisend. Während bei einem Kugelsitz aus HDPE z.B. eine Fingernagelprobe deutlich sichtbar ist, wird dies bei Teflon kaum gelingen.
zertifizierter Einsatz (WRAS Zertifikat) für Trinkwasser
Für alle PVC-U Fittings und Accessoires der Firma Hidroten liegt ein WRAS Zertifikat (Trinkwasser) vor.
sicheres Handling
Auch in feuchter Umgebung gibt die deutliche Aussenstruktur der Überwurfmutter festen Halt.
Der Sechskantansatz beim Einlegeteil mit Innengewinde ermöglicht den Einsatz von Schraubenschlüsseln o.ä. für eine sichere Fixierung,
Ersatzteile für Kugelhahn Hidroten Typ AK0500
Einlegemuffe Klebemuffe
Einlegemuffe Innengewinde
Einlegemuffe Aussengewinde
Einlegemuffe Innengewinde
Handgriff
O-Ring Satz
