Descrizione

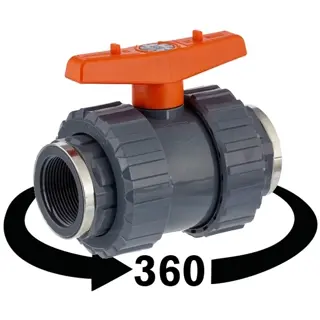

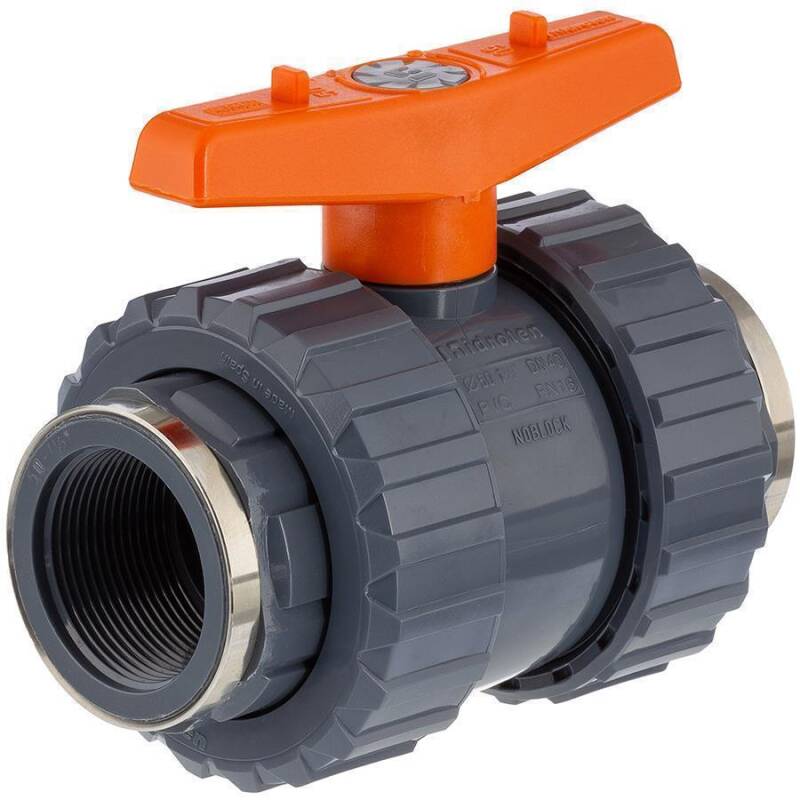

PVC-U Kugelhahn P.T.F.E. (Teflon), 2fach Innengewinde verstärkt
Anschluss:
2fach Innengewinde
Gewinde:
BSP Rohrgewinde G, nicht selbstdichtend, Abdichtung mit Teflonband o.ä.
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 16 bar bei 20°C Medium Wasser
Material:
PVC-U
Zertifikat:
WRAS Zertifikat (Trinkwasser)
Farbe:
Grau, Griff Orange
Einsatzbereich:
Wichtig: Das Gewinde der Überwurfmutter ist bei jedem Kugelhahn oder anderer Armatur nicht mit Gewindefittings kombinierbar und ausschließlich für die Verschraubung auf den Kugelhahn vorgesehen. Dieses Gewinde ist nicht genormt und weicht von Hersteller zu Hersteller ab.
Justierbarer Sicherheitsblock
Schließen Sie den Kugelhahn und lösen die Überwurfmutter wie in der Abbildung gezeigt auf beiden Seiten des Kugelhahns.
Ziehen Sie den Griff nach oben vom Kugelhahn ab und setzen diesen seitlich am Sicherheitsblock an und verwenden ihn nun als Schraubenschlüssel im Verschlussträger.
Nach erfolgter Einstellung oder Nachjustage setzen Sie den Griff wieder auf den Kugelhahn.
Setzen Sie die Armatur wieder ein und ziehen die Überwurfmuttern wieder fest. Fertig.
Technische Information
- 1. GFPP "bi-directional" Handgriff
- 2. EPDM O-Ring
- 3. Teflon (PTFE) Kugelsitz
- 4. EPDM O-Ring
- 5. PVC-U Achse/Schaft
- 6. PVC-U Kugel
- 7. EPDM Schließdichtung
- 8. Schraubbarer Sicherheitsblock
- 9. PVC-U Überwurfmutter
- 10. PVC-U Einlegemuffe
Druckverlustkurve
Betriebsdrehmoment
Ersatzteile Kugelhahn Hidroten Serie AK0505
