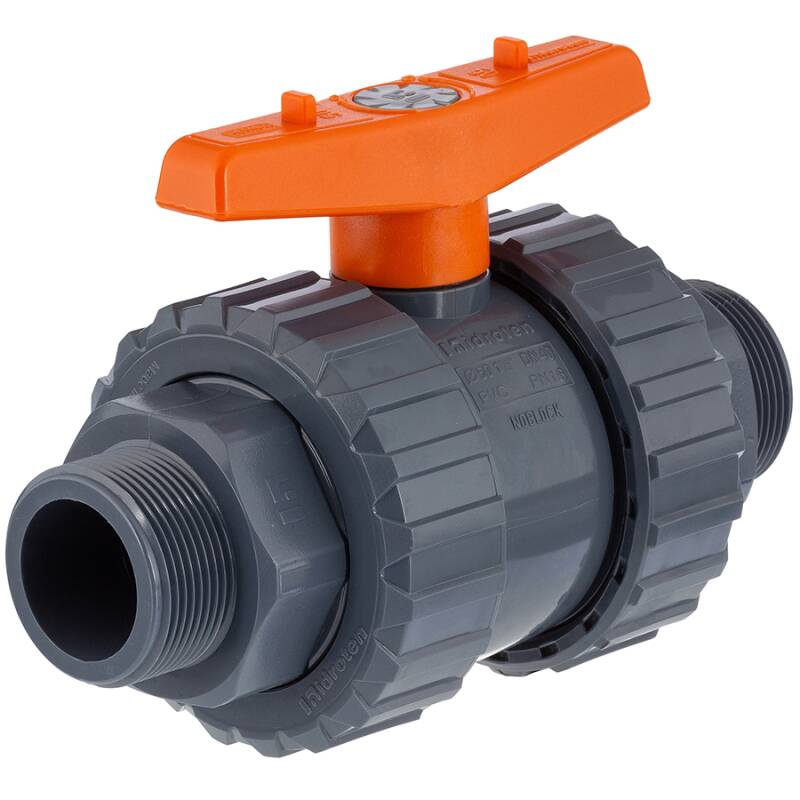

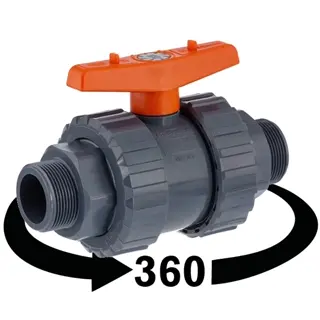

Valvola a sfera a 2 vie in PVC-U e Teflon/EPDM con filetto maschio WRAS acqua potabile
11,08 €

compr. 19% IVA, più Spedizione

Codice articolo: AK0503

Cod. Art. Versione Prezzo Quantità
AK0503.000.020 2fach 1/2" 11,08 €*
AK0503.000.025 2fach 3/4" 11,31 €*
AK0503.000.032 2fach 1" 13,98 €*
AK0503.000.040 2fach 1 1/4" 17,77 €*
AK0503.000.050 2fach 1 1/2" 24,20 €*
AK0503.000.063 2fach 2" 31,73 €*

compr. 19% IVA, più Spedizione

Tutte le dimensioni sono espresse in millimetri, tutti i pesi sono espressi in grammi.
Le immagini sono fornite al solo scopo illustrativo, non costituiscono elemento contrattuale e si riferiscono ad una sola variante/dimensione. Le immagini, i dati tecnici, le dimensioni e i disegni non sono vincolanti. Ci riserviamo il diritto di apportare modifiche in qualsiasi momento senza preavviso. Le dimensioni sono definite e mostrate piú chiaramente nella descrizione dell'articolo. Altre dimensioni fungono solo da supporto e migliore chiarificazione.
Descrizione

PVC-U Kugelhahn P.T.F.E. (Teflon), 2fach Aussengewinde

Anschluss:
2fach Aussengewinde
Gewinde:
BSP
Rohrgewinde

Das Whitworth-Gewinde, auch als Zoll-Gewinde bezeichnet wird heute als British Standard Thread (BSP) auf dem europäischem Festland angewendet.

Sir Joseph Whitworth führte es 1841 als ersten genormtes Gewinde in der Welt ein.

G,
nicht selbstdichtend

Ein nicht selbstdichtendes Gewinde besteht meist durch ein paralleles Innengewinde und ein konisches Aussengewinde. Man benötigt Teflonband oder Dichtfaden für Kunststoff bzw. Teflonband, Dichtfaden oder Hanf für Metallgewinde zum Abdichten.

, Abdichtung mit Teflonband o.ä.
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (
PN
Pressure Nominal, englisch für Nenndruck, der Druck (in bar), für den genormte Rohrleitungsteile ausgelegt sind
):
max. 10 bar bei 20°C Medium Wasser
Material:
PVC-U
Zertifikat:
WRAS Zertifikat (Trinkwasser)
Farbe:
Grau, Griff Orange
Einsatzbereich:
Pikto
Zertifikat:
WRAS Qualitätslogo
WRAS geprüfte Industriequalität für den direkten Einsatz mit Trinkwasser sowie nährenden Flüssigkeiten.
Wichtig: Das Gewinde der Überwurfmutter bei jedem Kugelhahn oder anderer Armatur ist nicht mit Gewindefittings kombinierbar und ausschließlich für die Verschraubung auf den Kugelhahn vorgesehen. Dieses Gewinde ist nicht genormt und weicht von Hersteller zu Hersteller ab.

orange dot Justierbarer Sicherheitsblock

AK0500 justierbarer Sicherheitsblock Detail 1

Schließen Sie den Kugelhahn und lösen die Überwurfmutter wie in der Abbildung gezeigt auf beiden Seiten des Kugelhahns.
AK0500 justierbarer Sicherheitsblock Detail 2

Ziehen Sie den Griff nach oben vom Kugelhahn ab und setzen diesen seitlich am Sicherheitsblock an und verwenden ihn nun als Schraubenschlüssel im Verschlussträger.
AK0500 justierbarer Sicherheitsblock Detail 3

Nach erfolgter Einstellung oder Nachjustage setzen Sie den Griff wieder auf den Kugelhahn.
AK0500 justierbarer Sicherheitsblock Detail 4

Setzen Sie die Armatur wieder ein und ziehen die Überwurfmuttern wieder fest. Fertig.

orange dot Technische Information

AK0500 justierbarer Schnittbild

  • 1. GFPP "bi-directional" Handgriff
  • 2. EPDM O-Ring
  • 3. Teflon (PTFE) Kugelsitz
  • 4. EPDM O-Ring
  • 5. PVC-U Achse/Schaft
  • 6. PVC-U Kugel
  • 7. EPDM Schließdichtung
  • 8. Schraubbarer Sicherheitsblock
  • 9. PVC-U Überwurfmutter
  • 10. PVC-U Einlegemuffe

Druckverlustkurve

AK0500 Druckverlustkurve

Betriebsdrehmoment

AK0500 Betriebsdrehmoment

orange dot Ersatzteile Kugelhahn Hidroten Serie AK0500
