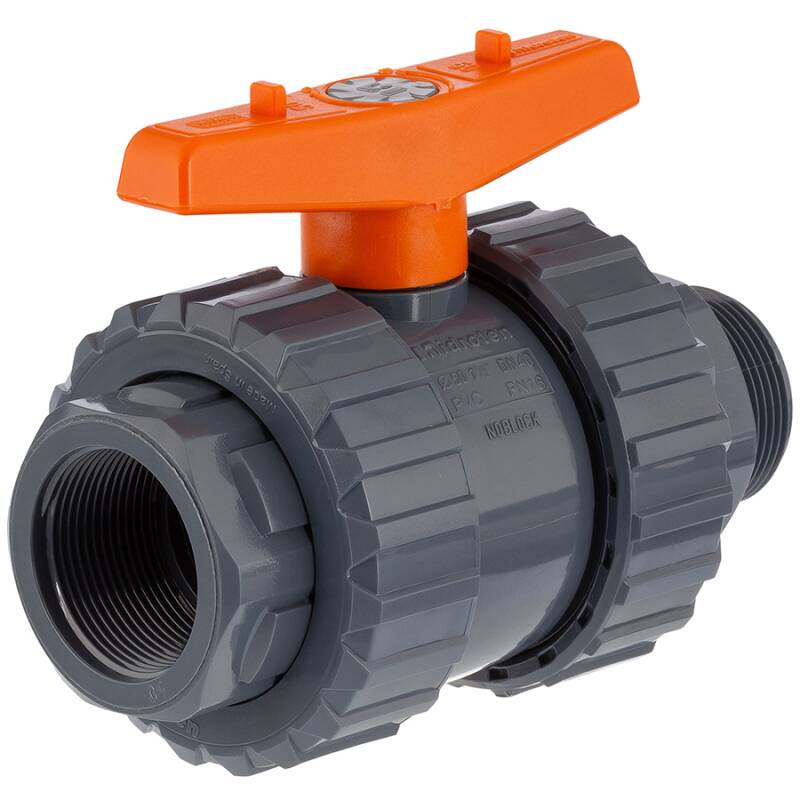

Valvola a sfera a 2 vie in PVC-U e Teflon/EPDM con filetto maschio WRAS acqua potabile

Codice articolo: AK0504
a partire da
11,16 €
compr. 19% IVA , più Spedizione
  • disponibilità immediata
  • disponibilità immediata
Varianti

Cod. Art.
Versione
B
DN
G
G1
H
L
L1
L2
S
Prezzo
Quantità
AK0504.020.020
1/2"
80
13
1/2" (20,96mm)
1/2" (20,96mm)
74
13
17
29
11,16 €*
pz:
AK0504.025.025
3/4"
80
17
3/4" (26,44mm)
3/4" (26,44mm)
80
15
20
35
11,54 €*
pz:
AK0504.032.032
1"
101
22
1" (33,25mm)
1" (33,25mm)
122
18
23
42
15,39 €*
pz:
AK0504.040.040
1 1/4"
130
28,5
1 1/4" (41,91mm)
1 1/4" (41,91mm)
125
21
26
54
20,38 €*
pz:
AK0504.050.050
1 1/2"
130
34
1 1/2" (47,81mm)
1 1/2" (47,81mm)
138
21
33
62
23,78 €*
pz:
AK0504.063.063
2"
170
44
2" (59,61mm)
2" (59,61mm)
177
25
29
76
34,55 €*

compr. 19% IVA , più Spedizione

Tutte le dimensioni sono espresse in millimetri, tutti i pesi sono espressi in grammi.
Le immagini sono fornite al solo scopo illustrativo, non costituiscono elemento contrattuale e si riferiscono ad una sola variante/dimensione. Le immagini, i dati tecnici, le dimensioni e i disegni non sono vincolanti. Ci riserviamo il diritto di apportare modifiche in qualsiasi momento senza preavviso. Le dimensioni sono definite e mostrate piú chiaramente nella descrizione dell'articolo. Altre dimensioni fungono solo da supporto e migliore chiarificazione.

Descrizione

PVC-U Kugelhahn P.T.F.E. (Teflon), Innen- x Aussengewinde

Anschluss:
Innen- x Aussengewinde
Gewinde:
BSP Rohrgewinde G, nicht selbstdichtend, Abdichtung mit Teflonband o.ä.
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 10 bar bei 20°C Medium Wasser
Material:
PVC-U
Zertifikat:
WRAS Zertifikat (Trinkwasser)
Farbe:
Grau, Griff Orange
Einsatzbereich:


Wichtig: Das Gewinde der Überwurfmutter ist bei jedem Kugelhahn oder anderer Armatur nicht mit Gewindefittings kombinierbar und ausschließlich für die Verschraubung auf den Kugelhahn vorgesehen. Dieses Gewinde ist nicht genormt und weicht von Hersteller zu Hersteller ab.


Justierbarer Sicherheitsblock

AK0500 justierbarer Sicherheitsblock Detail 1

Schließen Sie den Kugelhahn und lösen die Überwurfmutter wie in der Abbildung gezeigt auf beiden Seiten des Kugelhahns.

AK0500 justierbarer Sicherheitsblock Detail 2

Ziehen Sie den Griff nach oben vom Kugelhahn ab und setzen diesen seitlich am Sicherheitsblock an und verwenden ihn nun als Schraubenschlüssel im Verschlussträger.

AK0500 justierbarer Sicherheitsblock Detail 3

Nach erfolgter Einstellung oder Nachjustage setzen Sie den Griff wieder auf den Kugelhahn.

AK0500 justierbarer Sicherheitsblock Detail 4

Setzen Sie die Armatur wieder ein und ziehen die Überwurfmuttern wieder fest. Fertig.

Technische Information

AK0500 justierbarer Schnittbild

  • 1. GFPP "bi-directional" Handgriff
  • 2. EPDM O-Ring
  • 3. Teflon (PTFE) Kugelsitz
  • 4. EPDM O-Ring
  • 5. PVC-U Achse/Schaft
  • 6. PVC-U Kugel
  • 7. EPDM Schließdichtung
  • 8. Schraubbarer Sicherheitsblock
  • 9. PVC-U Überwurfmutter
  • 10. PVC-U Einlegemuffe

Druckverlustkurve

AK0500 Druckverlustkurve

Betriebsdrehmoment

AK0500 Betriebsdrehmoment

Ersatzteile Kugelhahn Hidroten Serie AK0504

DOWNLOAD WRAS Zertifikat (Trinkwasser)
DOWNLOAD RoHS Konformitätserklärung - Hidroten

DOWNLOAD Kleben von PVC-U Rohren und -Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD abdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings
