PVC-U Rückschlagventil 2fach Überwurf 2fach Klebemuffe
Anschluss:
2fach Klebemuffe
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 16 bar bei 20°C Medium Wasser, ab 75mm max. 10 bar bei 20°C Medium Wasser
Material:
PVC-U
O-Ring:
EPDM
Feder:
Edelstahl AISI 304
Farbe:
Grau
Einsatzbereich:
Qualität Legende:
Industriequalität: Druckleitungen für hochwertige Bewässerungssysteme, Marine, Chemie- und Textilindustrie.
Wichtig: Das Gewinde der Überwurfmutter bei jedem Kugelhahn oder anderer Armatur ist nicht mit Gewindefittings kombinierbar und ausschließlich für die Verschraubung auf den Kugelhahn vorgesehen. Dieses Gewinde ist nicht genormt und weicht von Hersteller zu Hersteller ab.
Tipp: Verbauen Sie ein Rückschlagventil nicht direkt hinter der Pumpe, da ansonsten Verwirblungen aus der Pumpe zu Geräuschbildung im Ventil führen können. Abstand nach Pumpe mind. 5x Leitungsquerschnitt. Entfernen Sie nach Möglichkeit eingeschlossene Luft vor dem Rückschlagventil, da sich diese im Ventil sammeln kann und auch dadurch eine erhöhte Geräuschentwicklung sowie eine Verwirbelung des Volumenstroms entsteht.

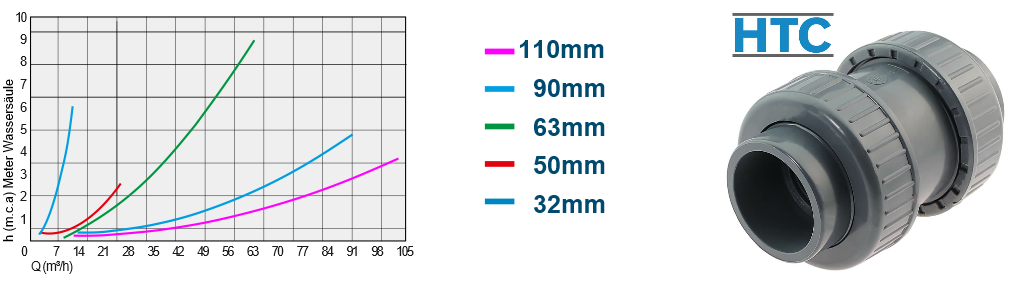

Druckverlustkurve
Sicherer Verschluß horizontal und vertikal
Durch die Federunterstützung verschließt der Konus in horizontaler und vertikaler Stellung sicher. Das Design der seitlichen Führung erlaub einen reibungslosen Betrieb mit wenig Leistungsverlust bei äußerst geringem Schließdruck. Hierdurch kann das Rückschlagventil ebenso unter "low pressure" Bedingungen hervorragend eingesetzt werden.
Ersatzteile Rückschlagventil HTC Serie AK0810
