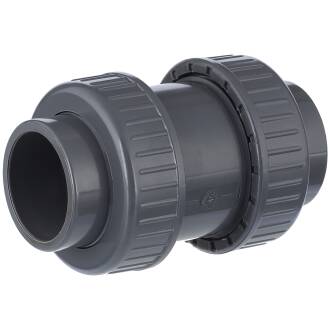

U-PVC solvent check valve with nuts

Item number: AKP962

Item no. #custom.tblheader_ Variante# Price Quantity
AKP962.PTF.032 32mm 15,77 €*
AKP962.PTF.040 40mm 17,84 €*
AKP962.PTF.050 50mm 23,40 €*
AKP962.PTF.063 63mm 31,55 €*
AKP962.PTF.075 75mm 64,15 €*

including 19% VAT., plus shipping

All dimensions are shown in millimeters, all weights are shown in grams.
The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification.

Description

PVC-U Rückschlagventil 2fach Überwurf 2fach Klebemuffe
Edelstahlfeder PTFE (Teflon) ummantelt

Anschluss:
2fach Klebemuffe
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (
PN
Pressure Nominal, englisch für Nenndruck, der Druck (in bar), für den genormte Rohrleitungsteile ausgelegt sind
):
max. 16 bar bei 20°C Medium Wasser, ab 75mm 10 bar bei 20°C Medium Wasser
Material:
PVC-U
Feder:
Edelstahl V2A AISI 304, PTFE (Teflon) ummantelt
O-Ring:
EPDM
Zertifikat:
WRAS Zertifikat (Trinkwasser)
Farbe:
Grau
Einsatzbereich:
Pikto
Zertifikat:
WRAS Qualitätslogo
WRAS geprüfte Industriequalität für den direkten Einsatz mit Trinkwasser sowie nährenden Flüssigkeiten.

Edelstahlfeder PTFE (Teflon) ummantelt


Die Ummantelung der Edelstahlfeder mit PTFE (Teflon) ermöglicht den Einsatz des Rückschlagventils bei korrodierenden Flüssigkeiten, Salzwasseraquarien oder Salzwasserpools
AKP962 Detail Feder teflonummantelt


Wichtig: Das Gewinde der Überwurfmutter bei jedem Kugelhahn oder anderer Armatur ist nicht mit Gewindefittings kombinierbar und ausschließlich für die Verschraubung auf den Kugelhahn vorgesehen. Dieses Gewinde ist nicht genormt und weicht von Hersteller zu Hersteller ab.

PVC-U Rückschlagventil technische Information

PVC-U Rückschlagventil Druckverlustkurve


Verkantsichere Konusführung und breite Feder für reibungslosen Betrieb


Die breite Feder sowie die vierfach Konusführung ist ideal für einen leichten, reibungslosen Betrieb und sichert die gleichmäßige, plane Abdichtung des Verschlusskonus mittels des einliegenden EPDM -O-Rings.
AK0962 Detail

Sicherer Verschluß horizontal und vertikal


Durch die Federunterstützung verschließt der Konus in horizontaler und vertikaler Stellung sicher. Das Design der seitlichen Führung erlaub einen reibungslosen Betrieb mit wenig Leistungsverlust garantiert 0,1 bar Schließdruck. Hierdurch kann das Rückschlagventil ebenso unter "low pressure" Bedingungen hervorragend eingesetzt werden.
AK0962 Detail

DOWNLOAD WRAS Zertifikat (Trinkwasser)
DOWNLOAD RoHS Konformitätserklärung - Hidroten

DOWNLOAD Kleben von PVC-U Rohren und -Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD abdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings

PVC-U Rückschlagventil 2fach Überwurf 2fach Klebemuffe, Edelstahlfeder PTFE (Teflon) ummantelt

Das PVC Rückschlagventil hat auf beiden Seiten eine Überwurfmutter, und kann dadurch aus der Installation zu Reinigungszwecken o.ä. entnommen werden. Auf beiden Seiten befinden sich je eine Klebemuffe, welche mit PVC-U Rohr verklebt wird. Hierzu werden PVC-U Kleber und Reiniger benötigt. Das Rückschlagventil ist mit einer Edelstahlfeder V2A AISI 304 Qualität ausgestattet. Der Verschluss des Ventils wird durch den Federdruck erzeugt. Dadurch ist das Ventil nicht schwerkraft abhängig und kann in jeder Lage verbaut werden.

Edelstahlfeder PTFE (Teflon) ummantelt

Die Edelstahlfeder ist zusätzlich durch einen PTFE (Teflon) Schlauch ummantelt und beide Enden sind verschweißt. So kann dieses Rückschlagventil für koorodierende Flüssigkeiten bzw. Salzwasseraquarien und Salzwasserpools eingesetzt werden.
