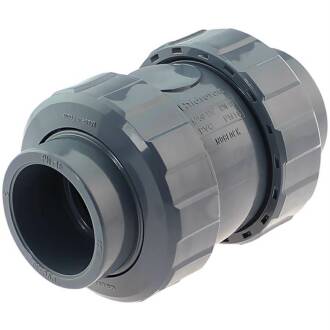

Valvola di non ritorno manicotto a incollare con doppia ghiera in PVC-U - WRAS per acqua potabile
8,16 €

compr. 19% IVA, più Spedizione

Codice articolo: AK0962

Cod. Art. Versione Prezzo Quantità
AK0962.000.020 20mm 8,16 €*
AK0962.000.025 25mm 10,21 €*
AK0962.000.032 32mm 11,31 €*
AK0962.000.040 40mm 13,35 €*
AK0962.000.050 50mm 17,98 €*
AK0962.000.063 63mm 25,74 €*
AK0962.000.075 75mm 57,05 €*
AK0962.000.090 90mm 74,33 €*
AK0962.000.110 110mm* 82,73 €*

compr. 19% IVA, più Spedizione

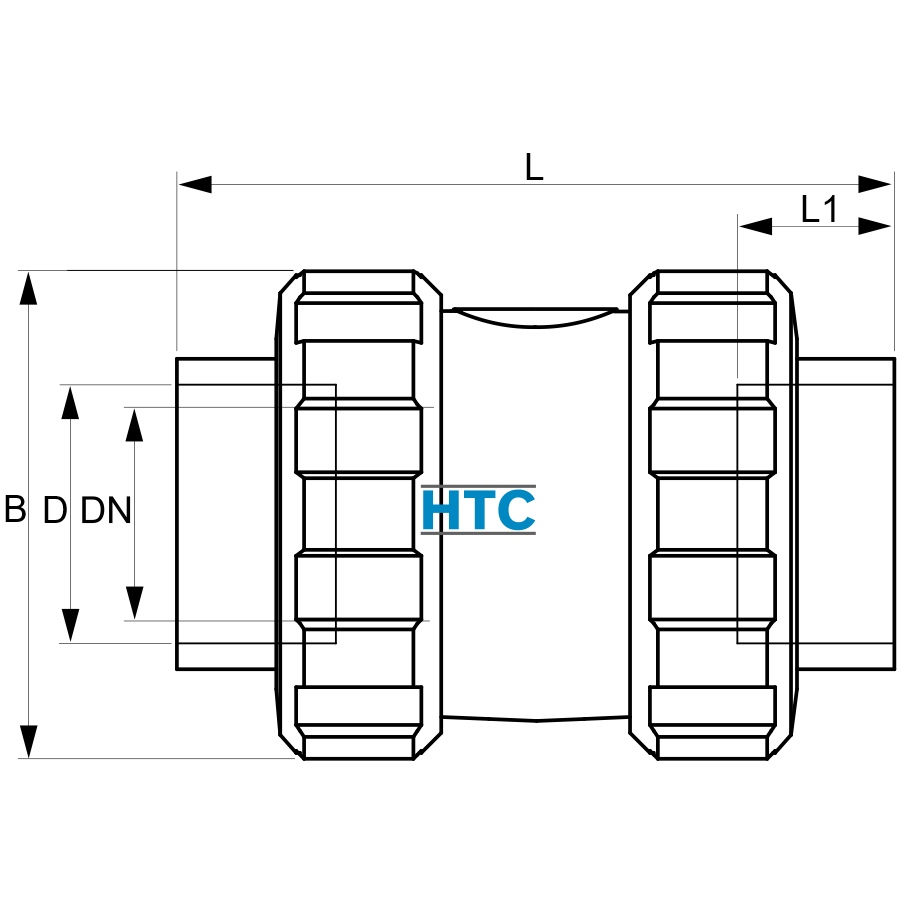

Tutte le dimensioni sono espresse in millimetri, tutti i pesi sono espressi in grammi.
Le immagini sono fornite al solo scopo illustrativo, non costituiscono elemento contrattuale e si riferiscono ad una sola variante/dimensione. Le immagini, i dati tecnici, le dimensioni e i disegni non sono vincolanti. Ci riserviamo il diritto di apportare modifiche in qualsiasi momento senza preavviso. Le dimensioni sono definite e mostrate piú chiaramente nella descrizione dell'articolo. Altre dimensioni fungono solo da supporto e migliore chiarificazione.
Descrizione

PVC-U Rückschlagventil 2fach Überwurf 2fach Klebemuffe

Anschluss:
2fach Klebemuffe
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (
PN
Pressure Nominal, englisch für Nenndruck, der Druck (in bar), für den genormte Rohrleitungsteile ausgelegt sind
):
max. 16 bar bei 20°C Medium Wasser, ab 75mm 10 bar bei 20°C Medium Wasser
Material:
PVC-U
O-Ring:
EPDM
Zertifikat:
WRAS Zertifikat (Trinkwasser)
Farbe:
Grau
Einsatzbereich:
Pikto
Zertifikat:
WRAS Qualitätslogo
WRAS geprüfte Industriequalität für den direkten Einsatz mit Trinkwasser sowie nährenden Flüssigkeiten.
Wichtig: Das Gewinde der Überwurfmutter bei jedem Kugelhahn oder anderer Armatur ist nicht mit Gewindefittings kombinierbar und ausschließlich für die Verschraubung auf den Kugelhahn vorgesehen. Dieses Gewinde ist nicht genormt und weicht von Hersteller zu Hersteller ab.
Tipp: Verbauen Sie ein Rückschlagventil nicht direkt hinter der Pumpe, da ansonsten Verwirblungen aus der Pumpe zu Geräuschbildung im Ventil führen können. Abstand nach Pumpe mind. 5x Leitungsquerschnitt.

orange dot Technische Information

AK0962 Hidroten Rückschlagventil Schnittbild

Ein Rückschlagventil für alle Anwendungen

  • 1. PVC-U Anschlussmuffe
  • 2. PVC-U Überwurfmutter
  • 3. EPDM O-Ring
  • 4. PVC-U Grundkörper

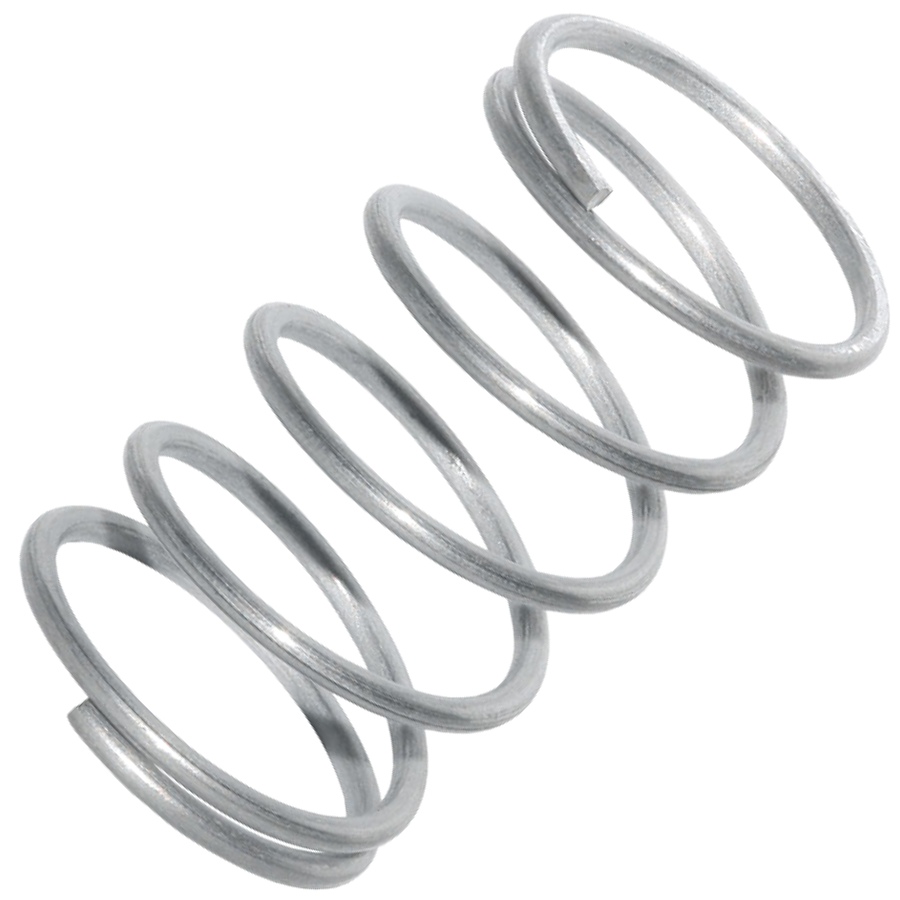

  • 5. Edelstahl V2A AISI 304 Feder
  • 6. PVC-U Schließkonus
  • 7. PVC-U Dichtungsringträger
AK0962 Hidroten Rückschlagventil breite verkantsichere Feder

Sicherer Verschluß horizontal und vertikal

Durch die Federunterstützung verschließt der Konus in horizontaler und vertikaler Stellung sicher. Das Design der seitlichen Führung erlaubt einen reibungsarmen Betrieb mit wenig Leistungsverlust garantiert 0,1 bar Schließdruck. Hierdurch kann das Rückschlagventil ebenso unter "low pressure" Bedingungen sicher eingesetzt werden.
AK0962 Hidroten Rückschlagventil breite verkantsichere Feder

Verkantsichere Konusführung

Die breite Feder sowie die verkantsichere Konusführung ist ideal für einen leichten, reibungsarmen Betrieb und sichert die gleichmäßige, plane Abdichtung des Verschlusskonus mittels des einliegenden O-Rings.

orange dot Druckverlustkurve

AK0962 Hidroten Rückschlagventil Druckverlustkurve
AK0963 Hidroten Rückschlagventil WRAS Trinkwasser geprüft

orange dot Ersatzteile Rückschlagventil Hidroten Serie AK0962
