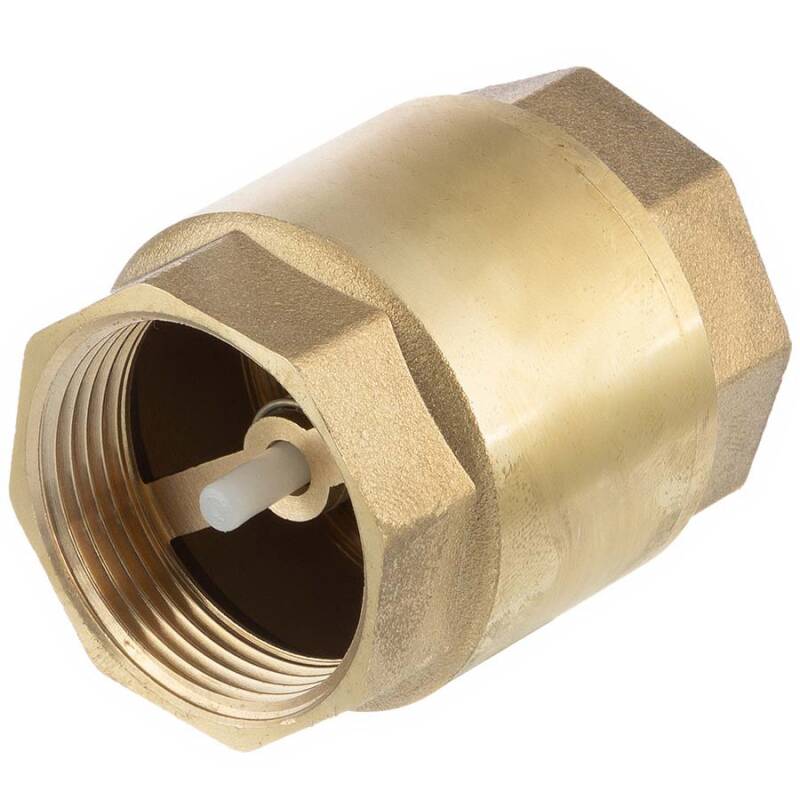

Valvola di ritegno a molla in ottone tipo "York" con otturatore in plastica, filetto femmina

Codice articolo: MAKU11
Auswahl Steuerzone / Lieferland
Prezzo su richiesta
  • disponibilità immediata
Visualizza descrizione articolo in PDF
Come misurare un raccordo filettato
  • disponibilità immediata
Varianti

Cod. Art.
Versione
D
d
G
L
t
PN
Prezzo
Quantità
MAKU11.000.020
1/2"
33
15
1/2" (20,96mm)
43
9
16
2,64 €*
MAKU11.000.025
3/4"
42,5
17
3/4" (26,44mm)
50
12
16
3,71 €*
pz.:
MAKU11.000.032
1"
47,5
23
1" (33,25mm)
50
12
16
5,90 €*
pz.:
MAKU11.000.040
1 1/4"
52,5
31
1 1/4" (41,91mm)
62
14
10
7,93 €*
pz.:
MAKU11.000.050
1 1/2"
65
34
1 1/2" (47,80mm)
66
17
10
11,01 €*
pz.:
MAKU11.000.063
2"
68
44
2" (59,61mm)
73
18
10
16,23 €*

compr. 19% IVA , più Spedizione

Tutte le dimensioni sono espresse in millimetri, tutti i pesi sono espressi in grammi.
Le immagini sono fornite al solo scopo illustrativo, non costituiscono elemento contrattuale e si riferiscono ad una sola variante/dimensione. Le immagini, i dati tecnici, le dimensioni e i disegni non sono vincolanti. Ci riserviamo il diritto di apportare modifiche in qualsiasi momento senza preavviso. Le dimensioni sono definite e mostrate piú chiaramente nella descrizione dell'articolo. Altre dimensioni fungono solo da supporto e migliore chiarificazione.

Descrizione

Valvola di ritegno a molla in ottone, tipo "York"

Estremitá:
Filetto femmina x filetto femmina DIN 259
Filettatura:
Filettatura BSP G DIN 2999 & BS21, ISO 228/1 & ISO 7/1, non autosigillante, sigillatura con stoppa, pasta sigillante o simili
Campo di utilizzo:
ideale per acqua fredda e calda
Temperatura:
da 0°C a 100°C
Pressione nominale (PN):
60°C max. 16 bar (10 bar da 1 1/4") | 80°C max. 8 bar
Materiale:
Ottone MS 58 | CW614N (vedi tabella)
Colore:
Ottone
Rückschlagventil
Nr.
Parte
Materiale
1
Corpo
Ottone
2
Contropezzo
Ottone
3-1
Vavolina
Nylon
4
Guarnizione
NBR
3-2
Disco
Nylon
5
Molla
Acciaio inox 304
DOWNLOAD Perché un pollice non corrisponde a 25,4mm?
