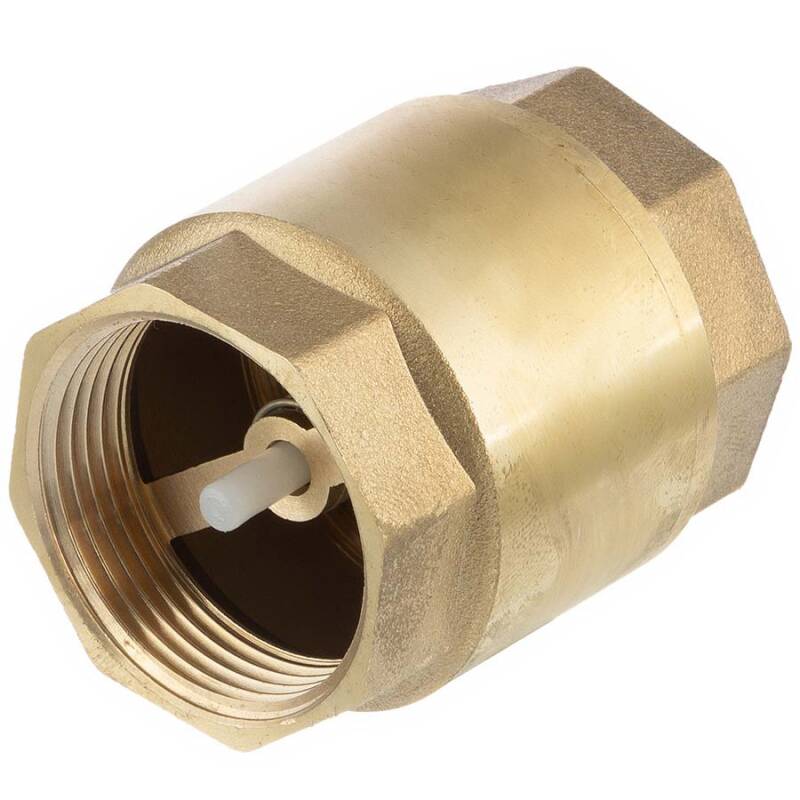

Rückschlagventil Typ "York" Kunststoffverschluss 2fach Innengewinde

Artikelnummer: MAKU11
Auswahl Steuerzone / Lieferland
ab
2,80 €
inkl. 19% USt. , zzgl. Versand
  • Sofort verfügbar
array(14) { ["tabellen_ansicht"]=> string(1) "1" ["meta keywords"]=> string(34) "Messing_Rückschlagventil_Typ-York" ["bild_abmessungen"]=> string(40) "/bilder/abmessungen/MAKU11_Zeichnung.jpg" ["hat_3d_bilder"]=> string(1) "1" ["dimension_0400_l"]=> string(0) "" ["dimension_0140_d"]=> string(0) "" ["dimension_0142_d"]=> string(0) "" ["dimension_0010_variante"]=> string(22) "
10er Pack" ["dimension_0288_g"]=> string(8) "" ["anbieterkennzeichnung_htc"]=> string(1) "1" ["pdf name datenblatt"]=> string(6) "MAKU11" ["dimension_0450_l2"]=> string(0) "" ["dimension_0420_l1"]=> string(0) "" ["gpsr_manufacturer_name"]=> string(5) "HTC©" }
Datenblatt als PDF
Gewindekennung Zoll
  • Sofort verfügbar
   Varianten

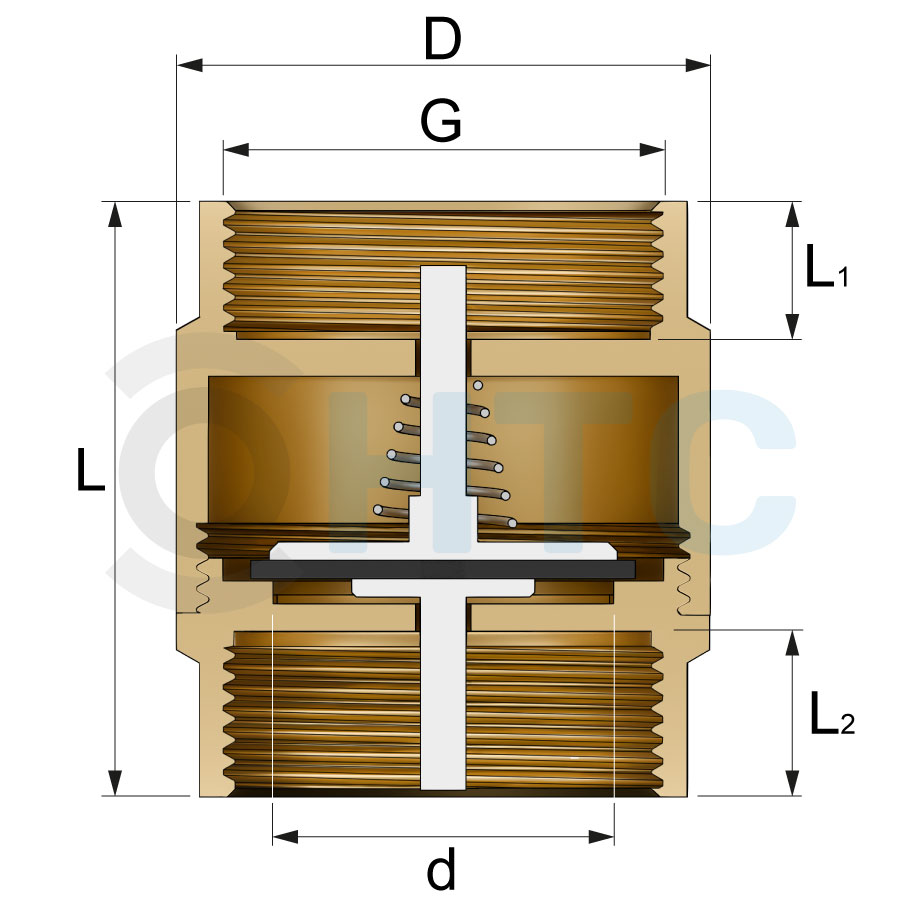

Artikel-Nr.
Variante
D
d
G
L
L1
L2
Preis
Menge
MAKU11.000.020
1/2"
33
15
1/2" (20,96mm)
43
12
13,5
2,80 €*
Stk.:
Auf Lager: 2644
Lieferzeit: 1 - 4 Werktage
MAKU11.000.025
3/4"
42,5
17
3/4" (26,44mm)
50
10
10
3,09 €*
Stk.:
Auf Lager: 2810
Lieferzeit: 1 - 4 Werktage
MAKU11.000.032
1"
47,5
23
1" (33,25mm)
50
13,5
13,5
4,70 €*
Stk.:
Auf Lager: 1986
Lieferzeit: 1 - 4 Werktage
MAKU11.000.040
1 1/4"
52,5
31
1 1/4" (41,91mm)
62
17
17
9,10 €*
Stk.:
Auf Lager: 192
Lieferzeit: 1 - 4 Werktage
MAKU11.000.050
1 1/2"
65
34
1 1/2" (47,81mm)
66
16,5
17,5
11,19 €*
Stk.:
Auf Lager: 17
Lieferzeit: 1 - 4 Werktage
MAKU11.000.063
2"
68
45
2" (59,61mm)
72,5
17
19
14,26 €*
Stk.:
Auf Lager: 469
Lieferzeit: 1 - 4 Werktage

inkl. 19% USt. , zzgl. Versand

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

   Beschreibung

Messing Rückschlagventil Typ "York", 2fach Innengewinde

Anschluss:
2fach Innengewinde DIN 259
Material:
Messing CW617N (für Trinkwasserleitungen verwendbar)
Einsatzgebiet:
geeignet für Kaltwasser
Temperatur:
0°C bis 80°C
Arbeitsdruck (PN):
40°C max. 16 bar (10 bar ab 1 1/4")
60°C max. 12 bar (6 bar ab 1 1/4")
Farbe:
Messing

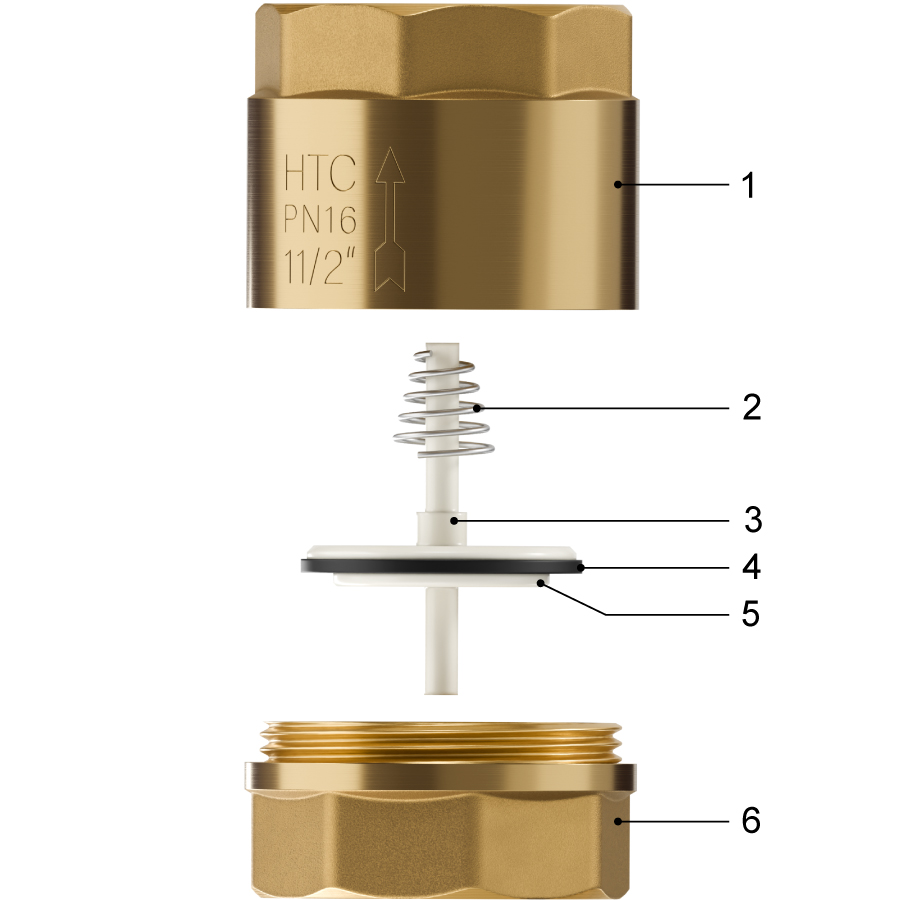

Rückschlagventil
 Nummer
 Bezeichnung  Material
 1
  Körper  Messing
 2
  Feder  AISI 316
 3
  Dichtstößel  Nylon
 4
  Dichtung  NBR
 5
  Scheibe  Nylon
 6
  Gegenstück  Messing

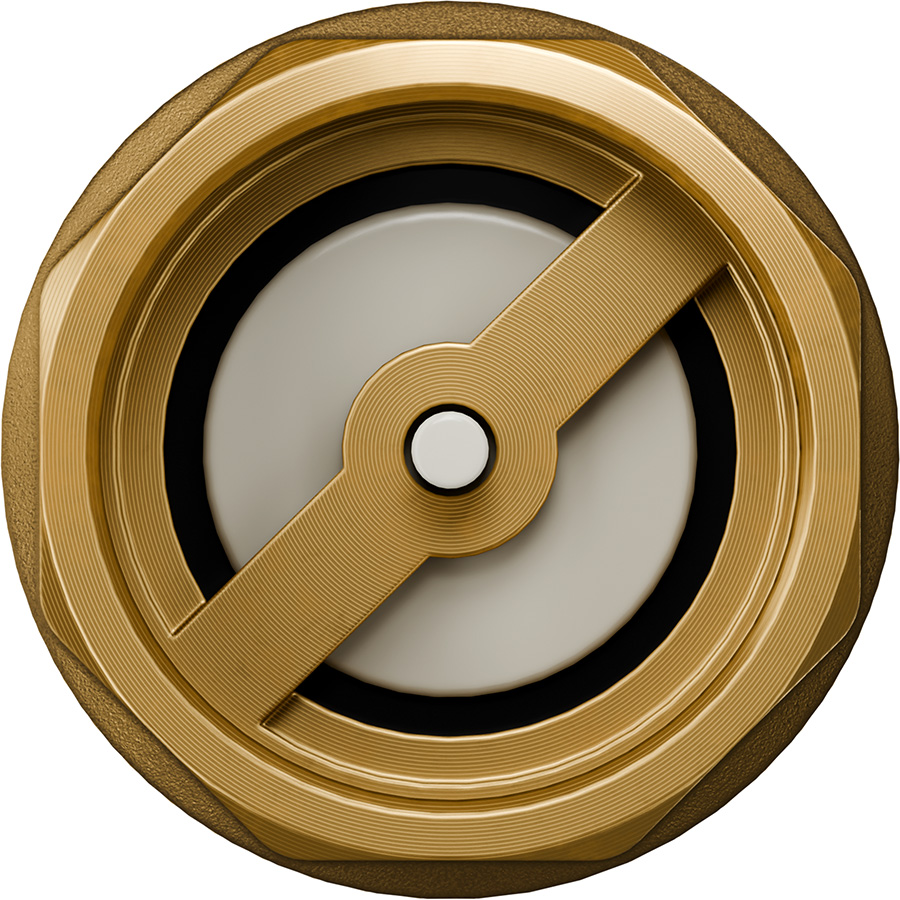

Rückschlagventil Typ YORK Detail Messing

Rückschlagventil Typ YORK mit Kunststoffverschluss

Die preisgünstige Variante des Rückschlagventils Typ YORK mit Verschlussträger und Führungsstössel aus Nylon ist generell für Kaltwasser geeignet und ideal für den Einbau in Garten- oder Bewässerungskonzepte.

DOWNLOADRoHS Bestätigung HTC
DOWNLOADREACH Zusatz Messing HTC
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
