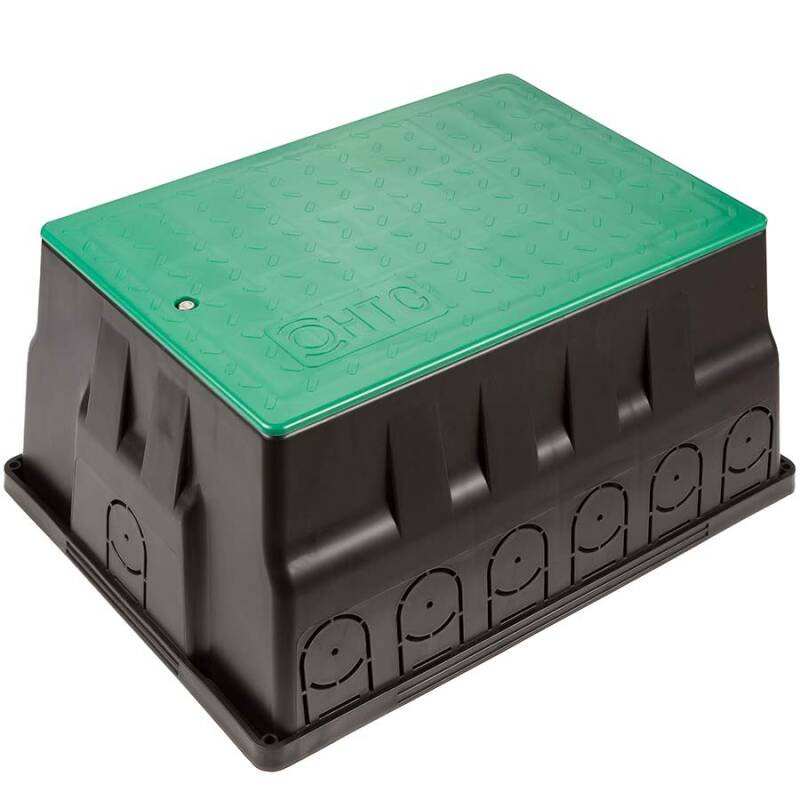

Ventilschacht Standard eckig

Artikelnummer: PA0218
Ausführung hier auswählen
ECO-Line

ab
10,36 €
inkl. 19% USt. , zzgl. Versand
  • Sofort verfügbar
  • Sofort verfügbar
Varianten

Produktbild
Artikel-Nr.
Variante
B
B1
B2
H
L
L1
L2
Preis
Menge
Erhöhung für Ventilschacht Standard PlasticAlfa
PA216
Erhöhung Standard PlasticAlfa
310
285
280
166
435
410
405
17,49 €*
Stk.:
Ventilschacht eckig Jumbo PlasticAlfa
PA0215
Jumbo PlasticAlfa
495
455
365
300
640
600
505
34,37 €*
Deckel für Ventilschacht Jumbo Plastica Alfa
PA0215.JUM.DEC
Ersatzdeckel für PlasticAlfa Jumbo
---
---
---
---
---
---
---
10,36 €*
Stk.:
Erhöhung für Ventilschacht Jumbo PlasticAlfa
PA217
Erhöhung Jumbo PlasticAlfa
395
370
365
166
550
530
505
24,98 €*

inkl. 19% USt. , zzgl. Versand

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Sie gelten nicht als zugesicherte Eigenschaften oder als Beschaffenheits- oder Haltbarkeitsgarantien. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

Beschreibung

Ventilschacht eckig



gut geplant ist halb gewonnen

Bereiten Sie bei Bau ein dementsprechend großzügiges Loch für Ihren Ventilschacht vor. Verfüllen Sie dieses Loch zu mind. 1/3 mit Kies o.ä. und setzen Sie Ihren Ventilschacht in dieses Kiesbett.Der Ventilschacht zur Aufnahme Ihrer Verteilereinheit ist unten offen - dies aus gutem Grund. So kann z.B. bei Regen eindringendes Wasser leicht abfließen bzw. im Kiesbett versickern. Vorteilhaft ist es auch, wenn z.B. der Ventilschacht in einem generellen Kiesbereich steht.

PA0219 Kiesbett



Qualität und Features:

  • hochschlagzäher Kunststoff in stabiler Ausführung
  • Ventilschachtgehäuse, unten offen: Schwarz und Deckel Grün
  • Polypropylen resistent gegen UV-Bestrahlung; geeignet für hohe Temperaturen
  • Chemikalien resistent und korrosionsfrei
  • wasserfest und funktionsfähig bei allen Wetterbedingungen.
  • optimale Passform: kein Schmutz oder Gras zwischen Gehäuse und Deckel
  • einfacher Zugriff auf Armaturen durch großen Innenraum
  • sichere Deckelverriegelung durch Schraube (zum Öffnen und Verschließen wird ein Steckschlüssel benötigt)
  • abgeschrägte Deckelkanten schützen vor möglichen Schäden durch Rasenmäher



Ventilschachtdeckel richtig aufsetzen - einfach erklärt


Ventilschacht Aufbau Anleitung Schritt 1

Schritt 1

Setzen Sie den Deckel schräg auf, so dass die Seite mit dem innenliegenden Widerhaken im Ventilschacht sitzt und die Seite mit der Schraubsicherung nach oben zeigt.


Ventilschacht Aufbau Anleitung Schritt 2

Schritt 2

Der grüne Widerhakenverschluss des Deckels rastet so bereits im Deckelgehäuse ein und kann so nicht beim Kompletteinrasten des Deckels beschädigt werden.


Ventilschacht Aufbau Anleitung Schritt 3

Schritt 3

Die Seite mit der Schraubensicherung in die Aussparung des Ventilschachtkörpers drücken, Schraube eventuell nach oben ziehen.


Ventilschacht Aufbau Anleitung Schritt 4

Schritt 4

Fertig - Sichern Sie Ihre Armaturen im Ventilschacht durch Einschrauben der Sicherungsschraube gegen Vantalismus. Hierzu benötigen Sie einen Steckschlüssel.


Ventilschacht Aufbau Anleitung Schritt 5

So nicht!

Bei einem beidseitigen Eindrücken des Deckels besteht die Gefahr des Abbrechens des Haltewiderhakens auf der Unterseite des Deckels.





Technischer Hinweis: Die Ventilschachterhöhung wird auf den jeweiligen Ventilschacht aufgesteckt und ist somit seitlich fixiert und kann nicht verrutschen. Der Deckel des Ventilschachtes wird nun in die Erhöhung eingelegt und kann ebenso mit der beim Ventilschacht mitgelieferten Schraube gesichert werden.





Erhöhung für Ventilschacht Standard PlasticAlfa

Der Ventilschacht Standard von PlasticAlfa ist der günstige Einstieg für einen eckigen Ventilschacht und kann bis zu vier Ventile ohne Zusatzaggregate aufnehmen. Theoretisch kann der Ventilschacht endlos erhöht werden, wobei der Erddruck zu beachten ist.

PA0219 PlasticAlfa Erhöhung Standard
