Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowohl Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Sie gelten nicht als zugesicherte Eigenschaften oder als Beschaffenheits- oder Haltbarkeitsgarantien. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.
Beschreibung
3Wege-Drehscheibenventil
Bypass für Solarheizung, Poolheizung
Im Gegensatz zu einem Kugelhahn wird bei einem Drehscheibenventil eine Scheibe mithilfe des Stellhebels bewegt. In der jeweiligen Endposition rastet der Stellhebel ein und verschließt den dementsprchenden Zu- bzw. Abgang. Ohne Einrastfunktion kann auch der Zu- bzw. Abgang teilweise verschlossen werden um so einen teilweisen Durchfluss zu regulieren.
Der Vorteil eines 3Wege-Drehscheibenventils im Vergleich zu einem 3Wege-Kugelhahn ist die auschließliche Regulierung oder der Verschluss eines Zu- oder Abgangs ohne Beeinflussung der anderen beiden Zu- bzw. Abgänge.
Anschluss:
3fach Innengewindemuffe bzw. nach Angabe
Gewinde:
BSP Rohrgewinde G, nicht selbstdichtend, Abdichtung mit Teflonband o.ä.
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 6 bar bei 20°C Medium Wasser
Material:
PP Polypropylen
Farbe:
siehe Einzelabbildung
Einsatzbereich:
Wichtig: Steht die Verschlussplatte längere Zeit in einer Stellung kann bei einer Stellungsänderung die erste Bewegung etwas mehr Kraft benötigen, da erst die Sogwirkung der Abdichtung überwunden werden muss..

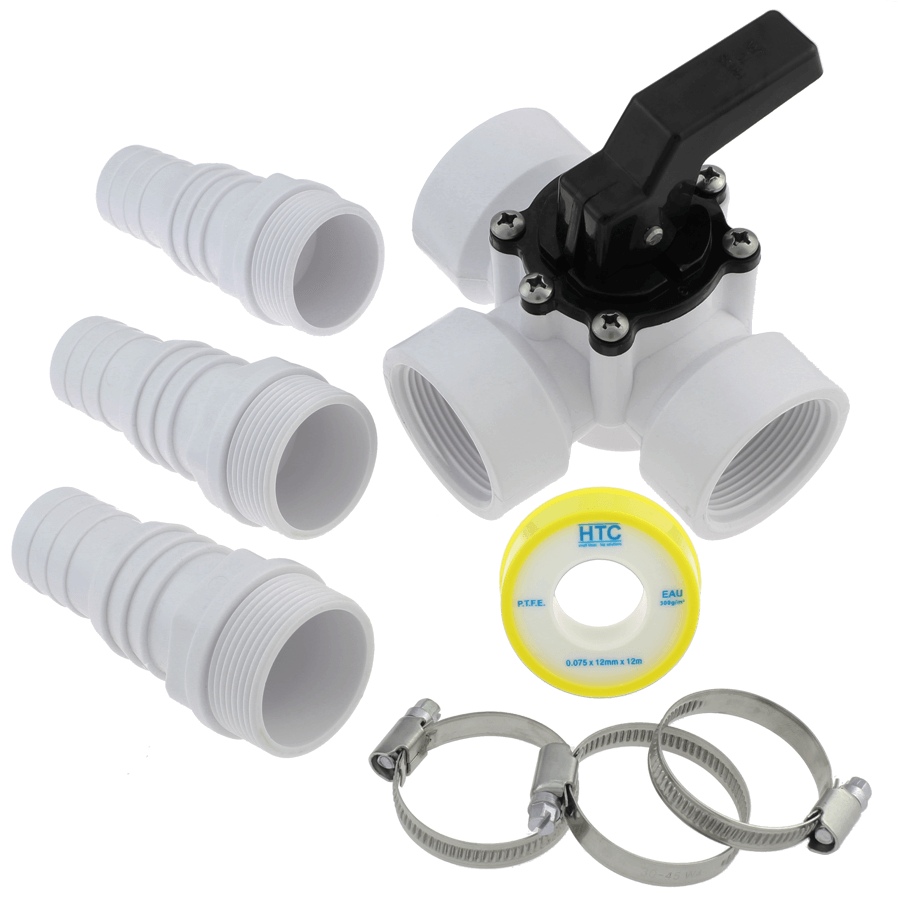

3Wege Drehscheibenventil mit 3fach Stufenschlauchtülle 40/32mm
Die Variante für Teich- und Poolschlauch, bei dem der Innendurchmesser maßgeblich ist.
Das 3Wege-Drehscheibenventil wird als Komplett-Bundle ausgeliefert:
- 3Wege Drehscheibenventil 3fach Innengewinde 1 1/2"
- 3x Stufenschlauchtülle 1 1/2" x 40/32mm
- 1 Rolle Teflonband zum Abdichten der Gewinde
- 3 Schlauchschellen W4 Edelstahl zur Fixierung des Schlauches
MEHR LESEN Detailinfo: Stufenschlauchtülle NSA801.050.032
3Wege Drehscheibenventil mit 3fach PP Klemmfitting 50mm
Die Variante für PE-Rohr Aussendurchmesser 50mm
Das 3Wege-Drehscheibenventil wird als Komplett-Bundle ausgeliefert:
- 3Wege Drehscheibenventil 3fach Innengewinde 1 1/2"
- 3x PP Klemmfitting für PE-Rohr mit Aussendurchmesser 50mm
- 3fach Abdichtung durch O-Ring
MEHR LESEN Detailinfo: PP Klemmfitting PZ0104.050.050
3Wege Drehscheibenventil mit 3fach PP Klemmfitting 50mm
Die Variante für Flexschlauch Klebeschlauch Aussendurchmesser 50mm
Das 3Wege-Drehscheibenventil wird als Komplett-Bundle ausgeliefert:
- 3Wege Drehscheibenventil 3fach Innengewinde 1 1/2"
- 3x PP Klemmfitting für Flexschlauch Klebeschlauch mit Aussendurchmesser 50mm
- 3fach Abdichtung durch O-Ring
MEHR LESEN Detailinfo: PP Klemmfitting PZ0104.050.050
