PVC-U Schlauchtülle mit Aussengewinde

Artikelnummer: AF0802
ab
0,58 €
inkl. 19% USt. , zzgl. Versand
  • Sofort verfügbar
  • Sofort verfügbar
Varianten

Produktbild
Artikel-Nr.
Variante
A
C
D max.
D min.
DN
L
Preis
Menge

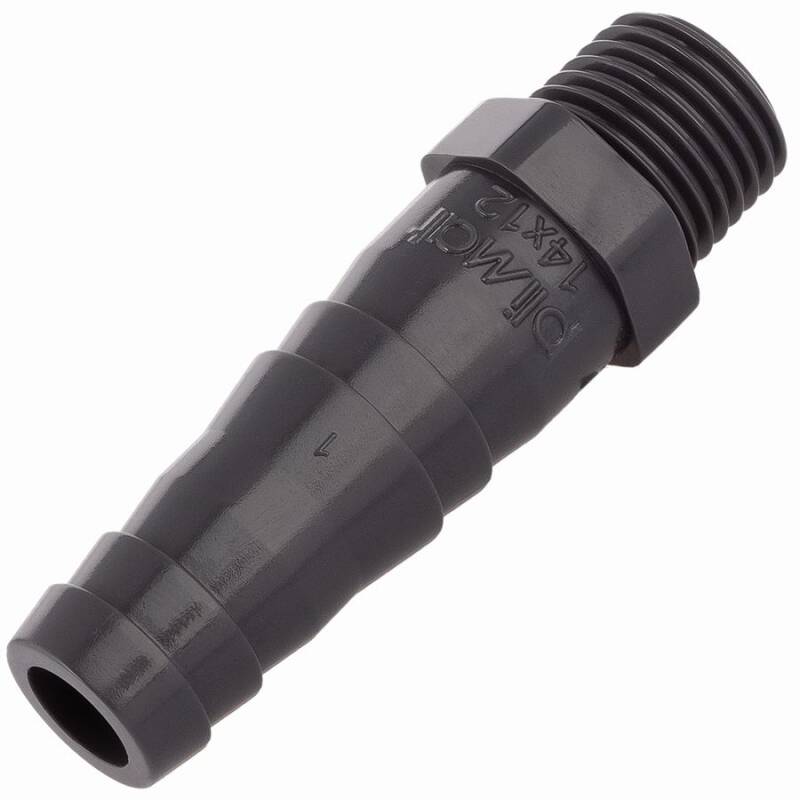

PVC-U Schlauchtülle mit Aussengewinde 12mm x 1/4"
AF0802.012.012
1/4" x 14/12mm
1/4" (13,16mm)
9,5
12/14
11/13
7
51
2,07 €*
Stk:
PVC-U Schlauchtülle mit Aussengewinde 16mm x 3/8"
AF0802.016.016
3/8" x 16mm
3/8" (16,66mm)
11,5
16
14,5
10
61,5
0,58 €*
Stk:
PVC-U Schlauchtülle mit Aussengewinde 3/8" x 16/18mm
AD0802.016.018
3/8" x 16/18mm
3/8" (16,66mm)
12
18
16
10
64
0,96 €*
Stk:

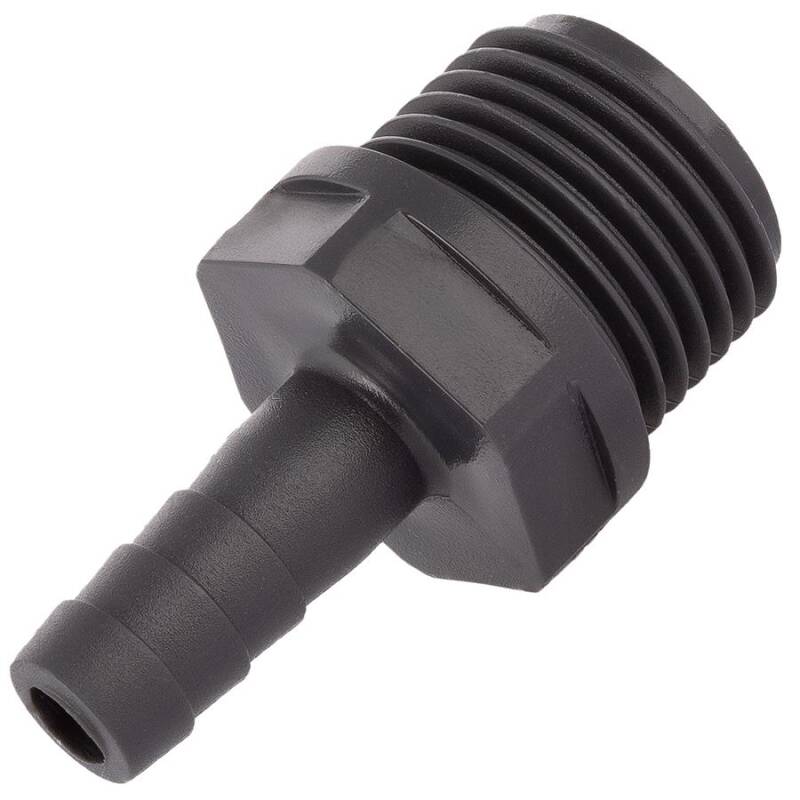

PVC-U Schlauchtülle mit Aussengewinde 1/2" x 8mm
AF0802.020.008
1/2" x 8mm
1/2" (20,96mm)
13
9
8
5
44
0,71 €*
Stk:

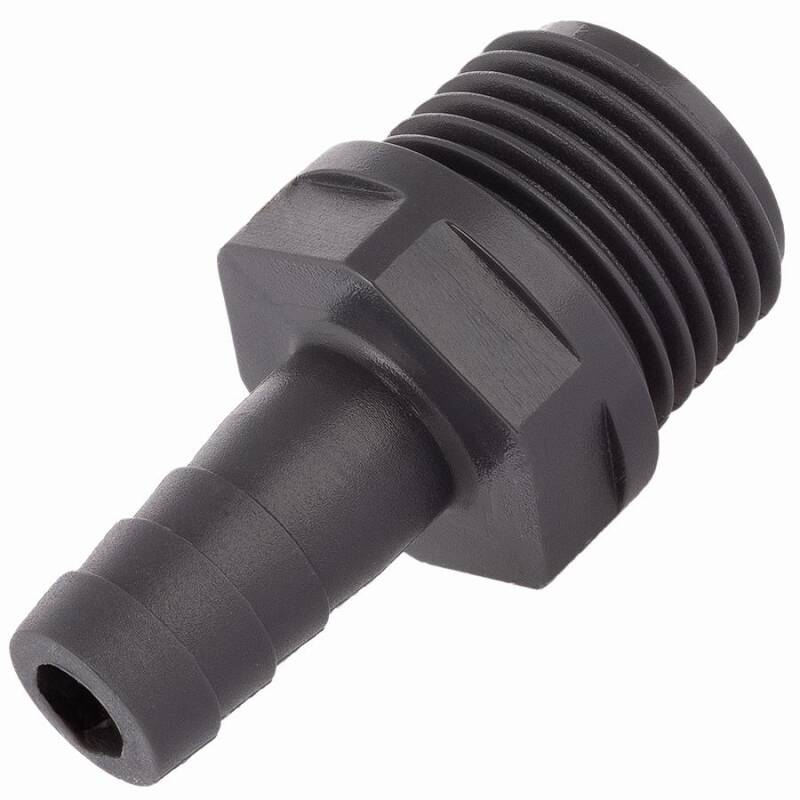

PVC-U Schlauchtülle mit Aussengewinde 1/2" x 10mm
AF0802.020.010
1/2" x 10mm
1/2" (20,96mm)
13
11
10
6
44
0,71 €*
Stk:

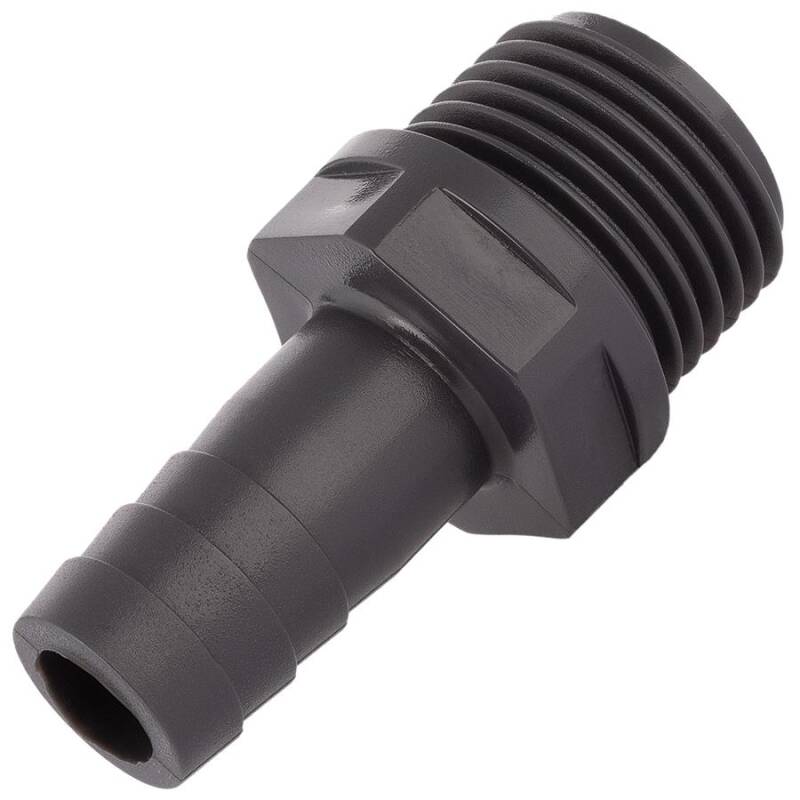

PVC-U Schlauchtülle mit Aussengewinde 1/2" x 12mm
AF0802.020.012
1/2" x 12mm
1/2" (20,96mm)
13
13
12
8
47
0,71 €*
Stk:

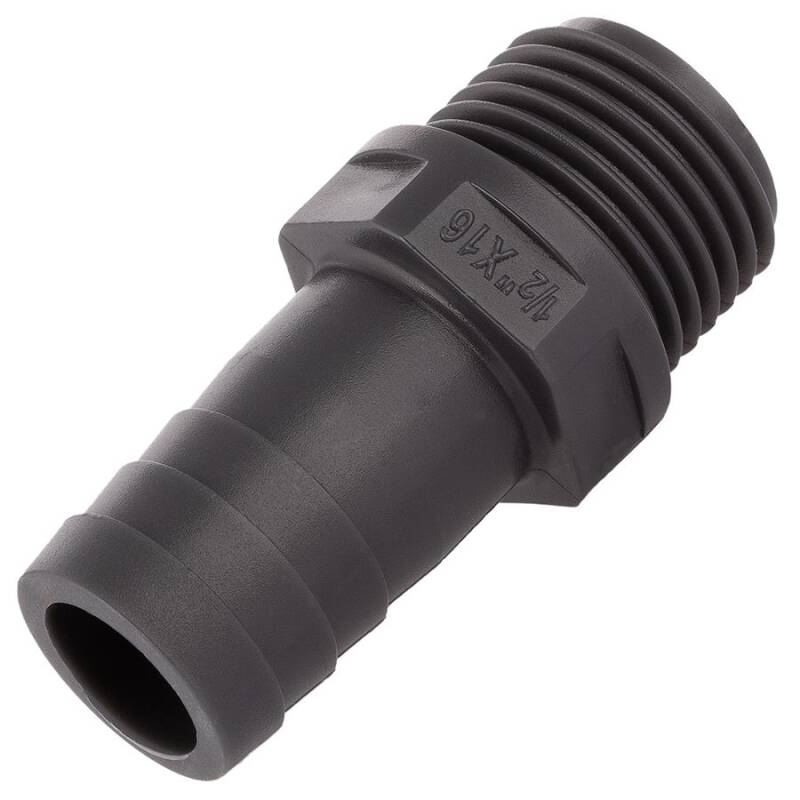

PVC-U Schlauchtülle mit Aussengewinde 1/2" x 16mm
AF0802.020.016
1/2" x 16mm
1/2" (20,96mm)
13,5
17
16
11
49
0,71 €*
Stk:

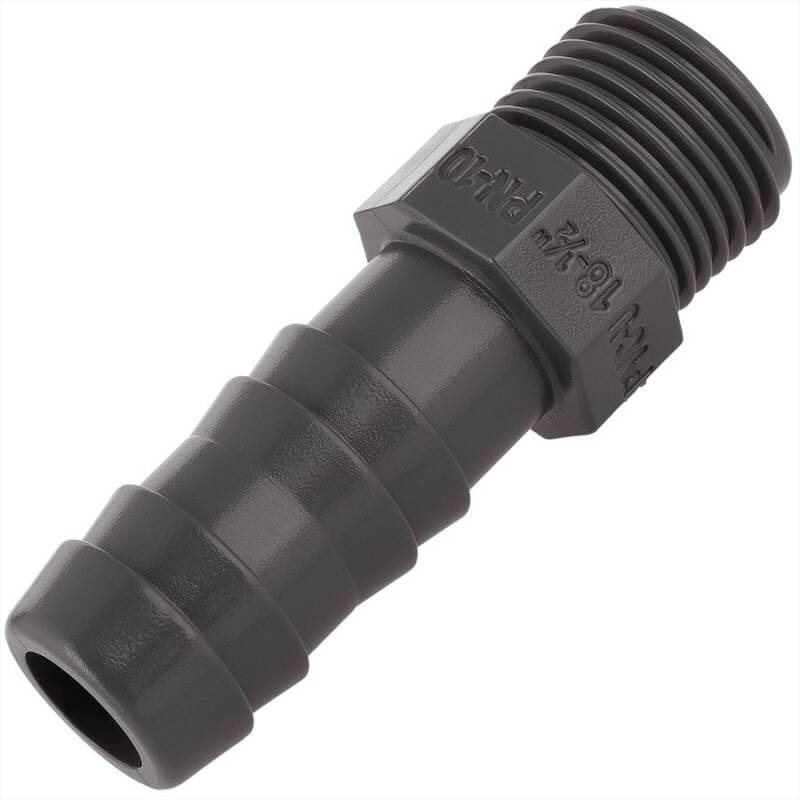

PVC-U Schlauchtülle mit Aussengewinde 1/2" x 18mm
AF0802.020.018
1/2" x 18mm
1/2" (20,96mm)
14,5
18,5
16,5
11
65
0,92 €*
Stk:

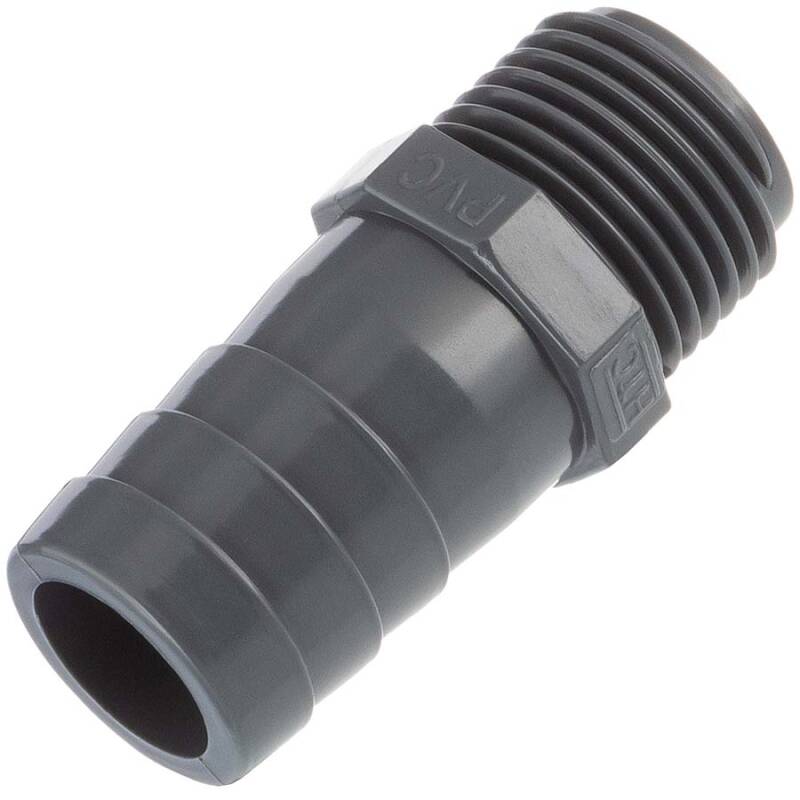

PVC-U Schlauchtülle mit Aussengewinde 1/2" x 20mm
AF0802.020.020
1/2" x 20mm
1/2" (20,96mm)
14,5
20,5
18,5
13
67
0,77 €*
Stk:
PVC-U Schlauchtülle mit Aussengewinde 1/2" x 20/22mm
AD0802.020.022
1/2" x 20/22mm
1/2" (20,96mm)
15
22
20
13
70
1,01 €*
Stk:

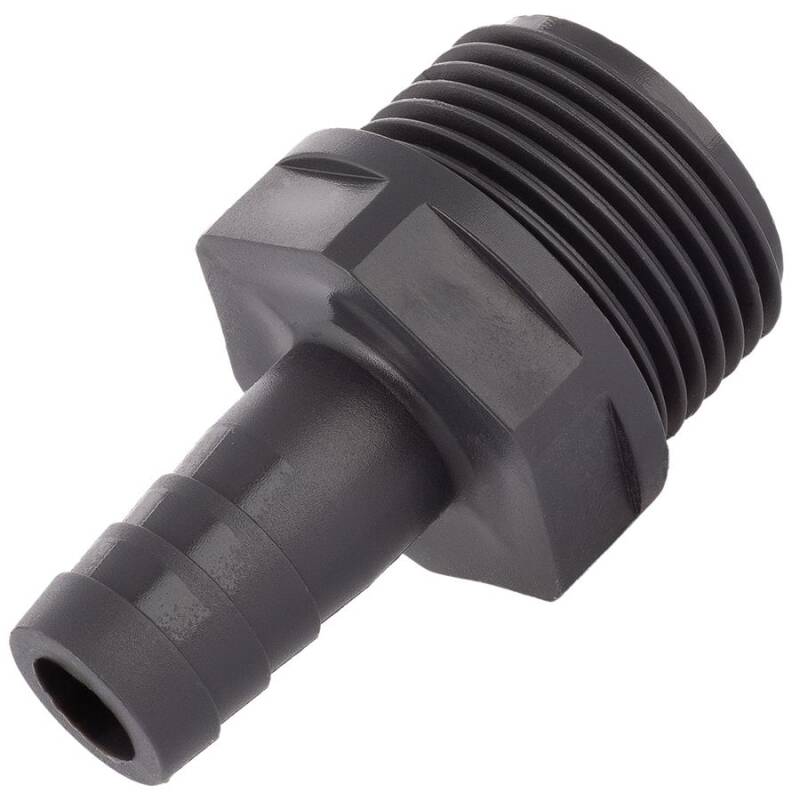

PVC-U Schlauchtülle mit Aussengewinde 3/4" x 12mm
AF0802.025.012
3/4" x 12mm
3/4" (26,44mm)
14
13
12
8
48,5
0,98 €*
Stk:

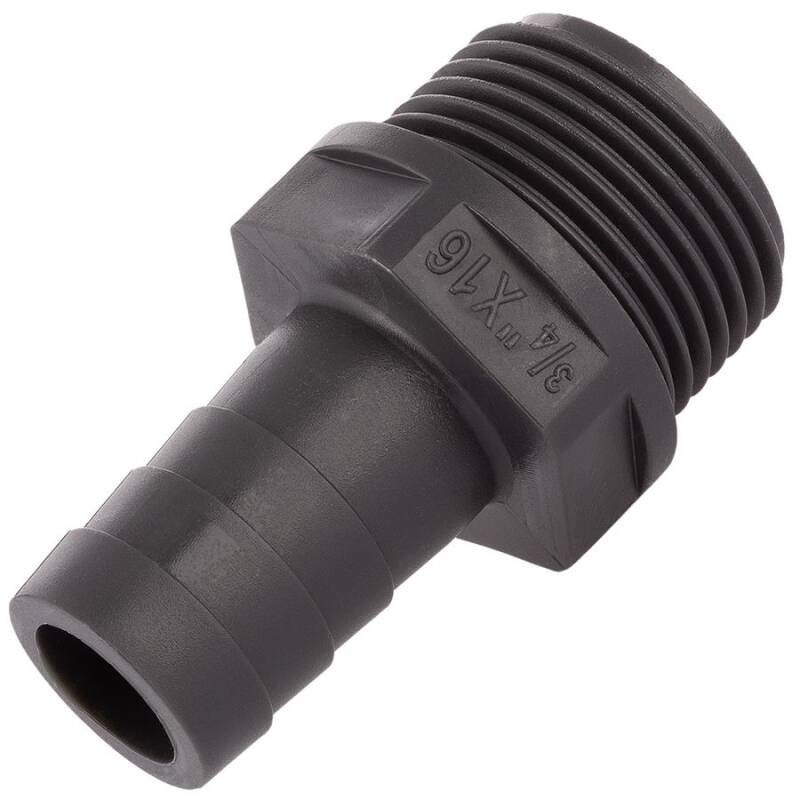

PVC-U Schlauchtülle mit Aussengewinde 3/4" x 16mm
AF0802.025.016
3/4" x 16mm
3/4" (26,44mm)
14
17
16
11
50,5
0,98 €*
Stk:

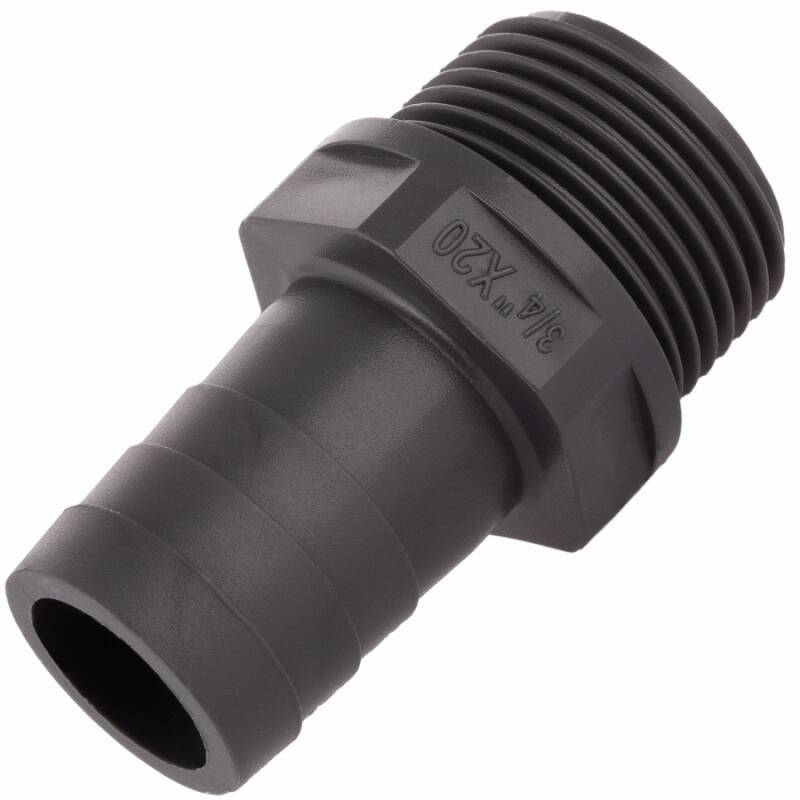

PVC-U Schlauchtülle mit Aussengewinde 3/4" x 20mm
AF0802.025.020
3/4" x 20mm
3/4" (26,44mm)
14
20
19
14
51
0,98 €*
Stk:

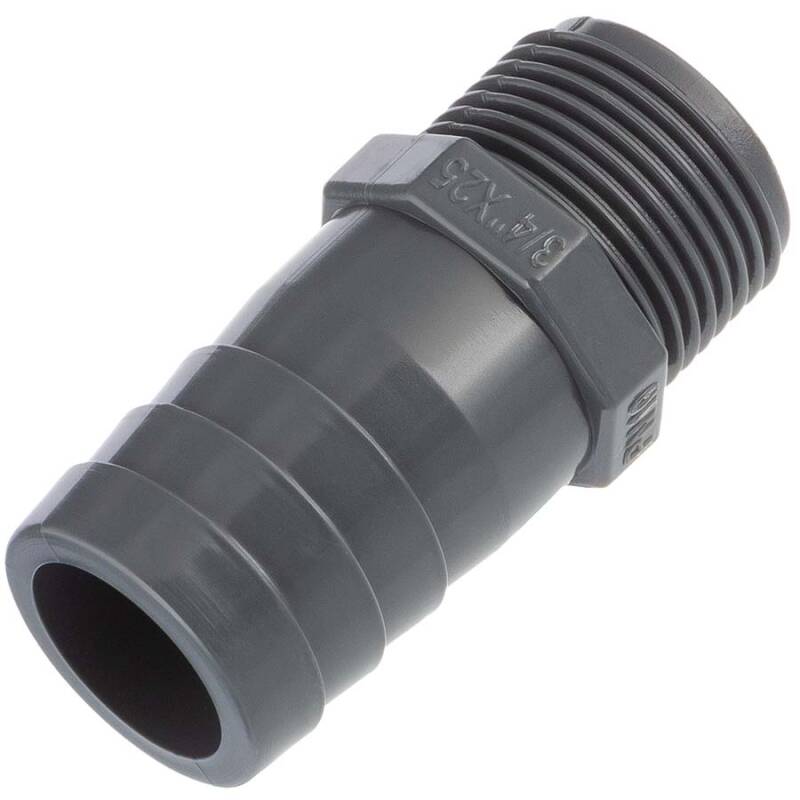

PVC-U Schlauchtülle mit Aussengewinde 3/4" x 25mm
AF0802.025.025
3/4" x 25mm
3/4" (26,44mm)
17
25,5
23,5
18
71
0,95 €*
Stk:
PVC-U Schlauchtülle mit Aussengewinde 3/4" x 25/27mm
AD0802.025.027
3/4" x 25/27mm
3/4" (26,44mm)
17
27
25
18
76
1,09 €*
Stk:

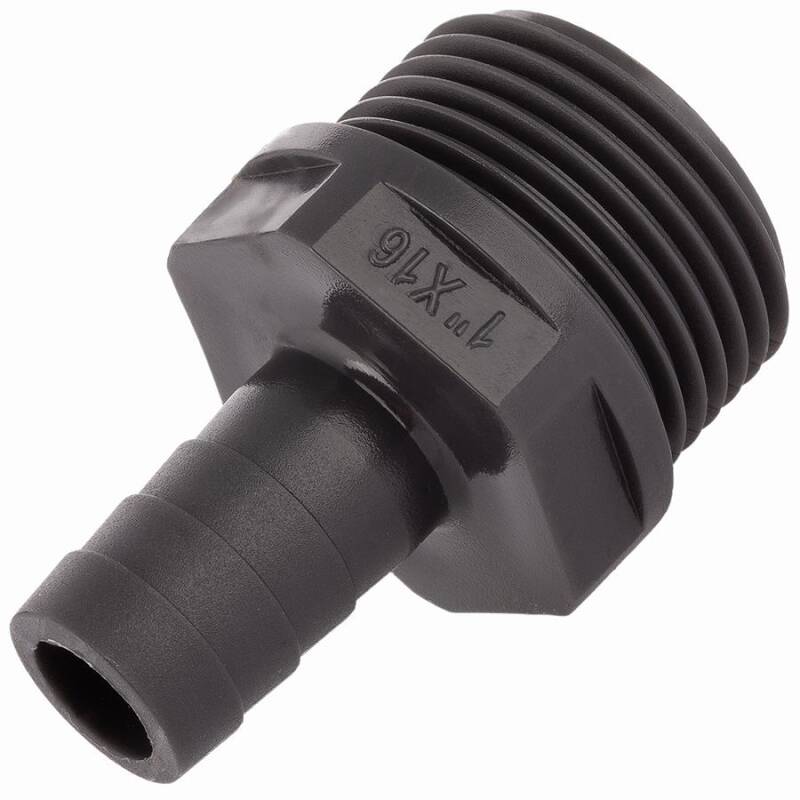

PVC-U Schlauchtülle mit Aussengewinde 1" x 16mm
AF0802.032.016
1" x 16mm
1" (33,25mm)
17
16
15
10
54
1,40 €*
Stk:
PVC-U Schlauchtülle mit Aussengewinde 1" x 20mm
AF0802.032.020
1" x 20mm
1" (33,25mm)
17
20
19
14
57
1,40 €*
Stk:
PVC-U Schlauchtülle mit Aussengewinde 1" x 25mm
AF0802.032.025
1" x 25mm
1" (33,25mm)
17
25
24
18
63
1,40 €*
Stk:

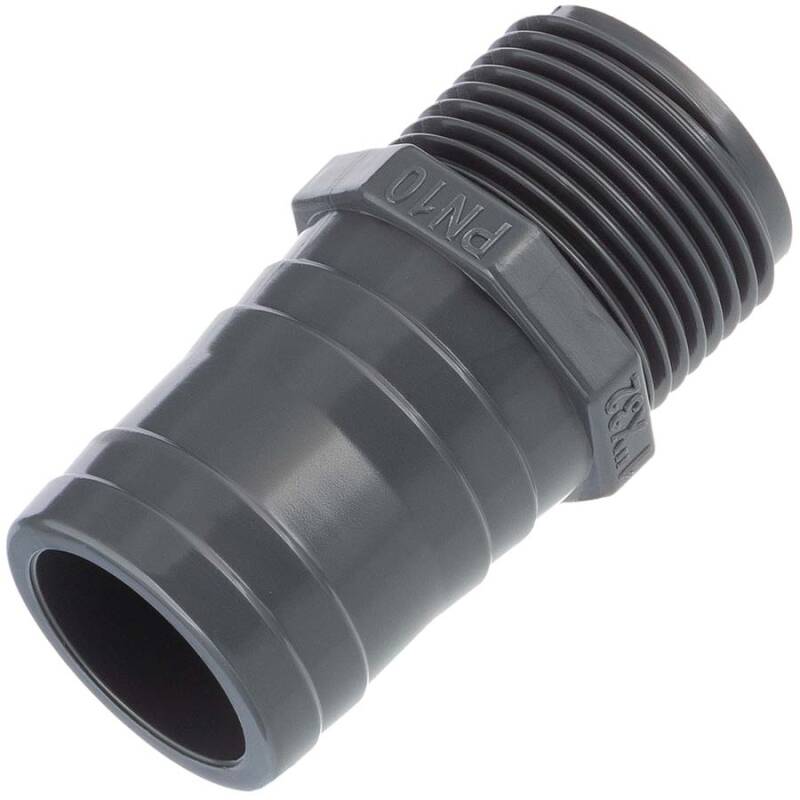

PVC-U Schlauchtülle mit Aussengewinde 1" x 32mm
AF0802.032.032
1" x 32/34mm
1" (33,25mm)
18
32/34
30,5/32
23
80
1,63 €*
Stk:
PVC-U Schlauchtülle mit Aussengewinde 1 1/4" x 40mm
AF0802.040.040
1 1/4" x 40mm
1 1/4" (41,91mm)
22
40
37
27
91
1,42 €*
Stk:
PVC-U Schlauchtülle mit Aussengewinde 1 1/4" x 40/42mm
AD0802.040.042
1 1/4" x 40/42mm
1 1/4" (41,91mm)
22
42
40
27
92
2,07 €*
Stk:

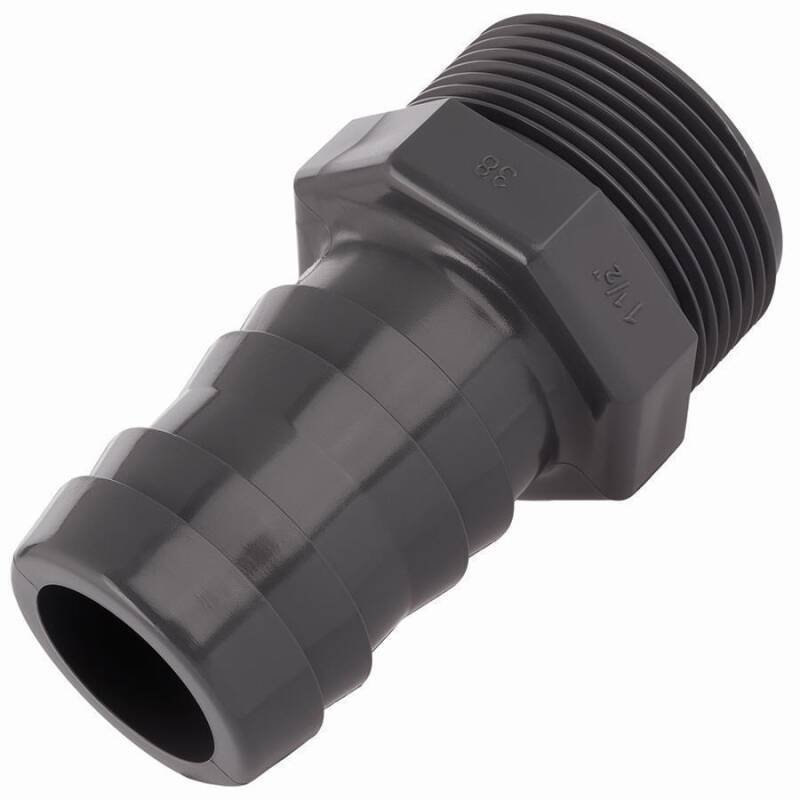

PVC-U Schlauchtülle mit Aussengewinde 1 1/2" x 38mm
AF0802.050.038
1 1/2" x 38mm
1 1/2" (47,81mm)
22
38
35
26
91
1,84 €*
Stk:

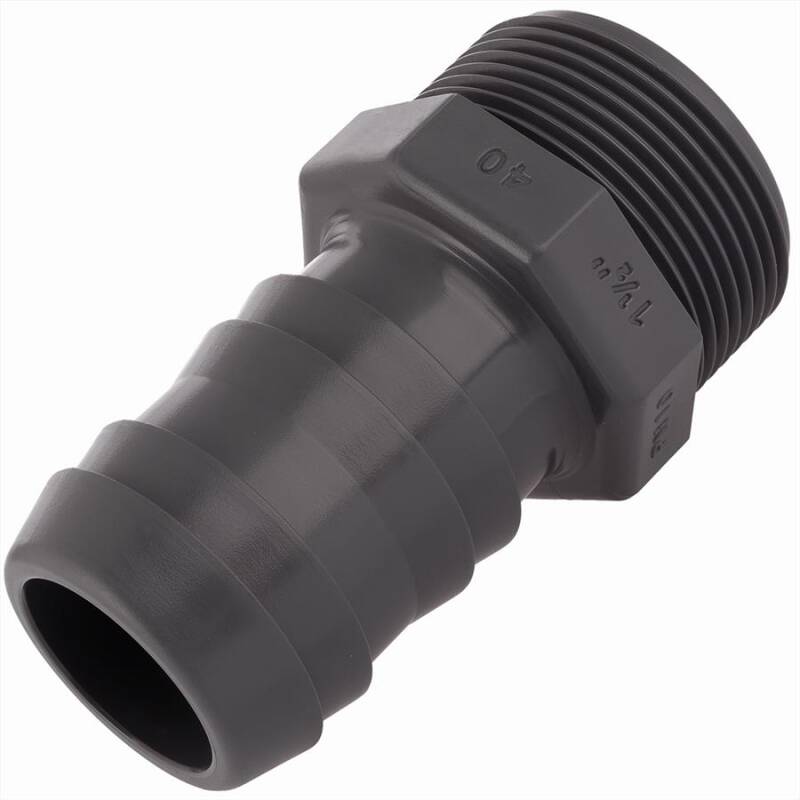

PVC-U Schlauchtülle mit Aussengewinde 1 1/2" x 40mm
AF0802.050.040
1 1/2" x 40mm
1 1/2" (47,81mm)
22
40
37
27
91
2,64 €*
Stk:

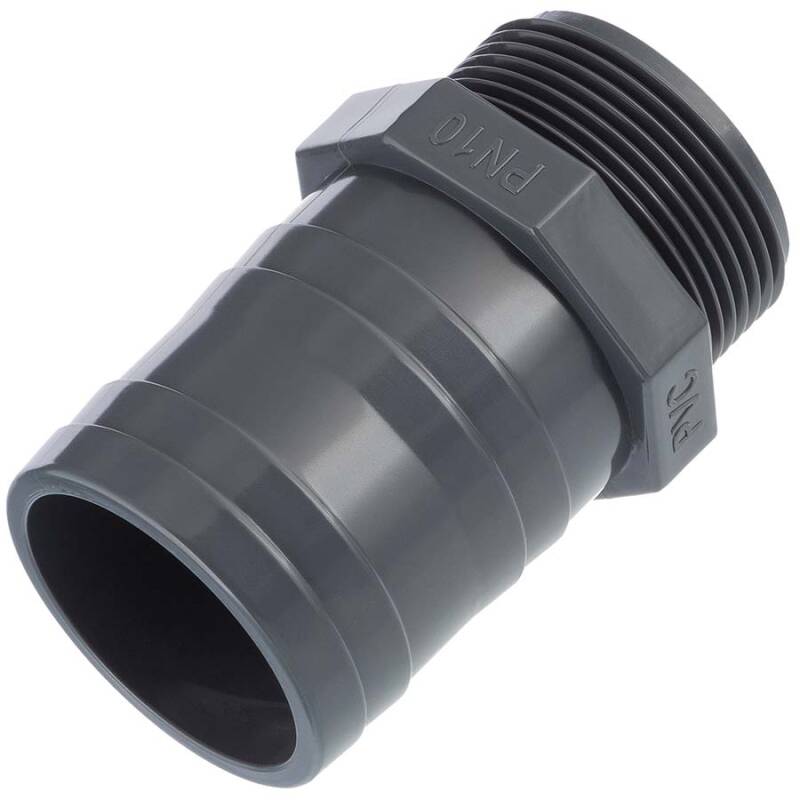

PVC-U Schlauchtülle mit Aussengewinde 1 1/2" x 50mm
AF0802.050.050
1 1/2" x 50mm
1 1/2" (47,81mm)
21
50,5
48
40
89
1,99 €*
Stk:

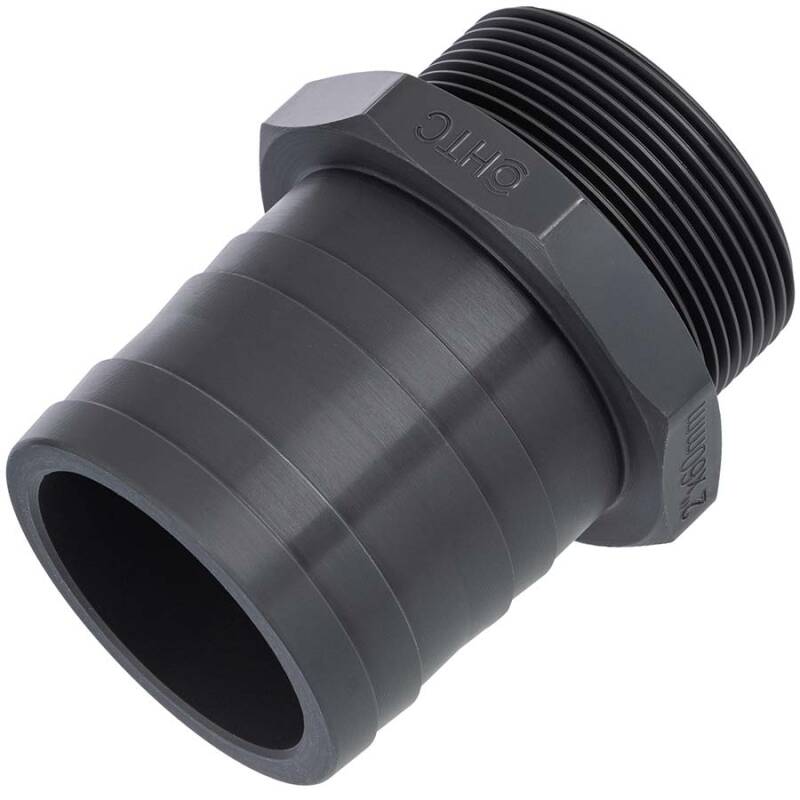

PVC-U Schlauchtülle mit Aussengewinde 2" x 60mm
AF0802.063.060
2" x 60mm
2" (59,61mm)
28
61
58
51
108
2,40 €*
Stk:

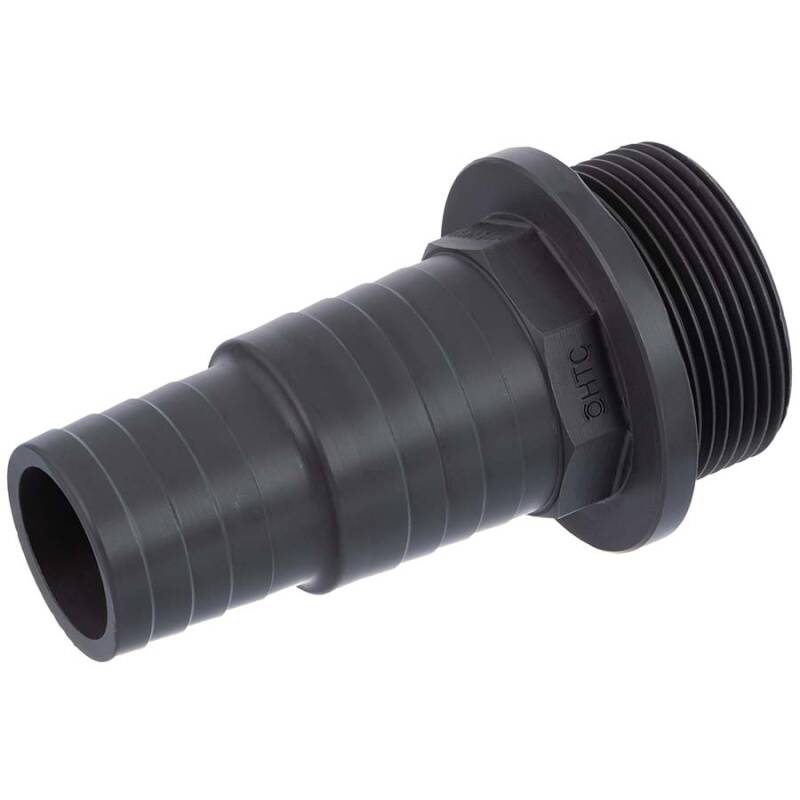

PVC-U Schlauchtülle mit Aussengewinde 1 1/2" x 38/32mm
AF0802.050.032
1 1/2" x 38/32mm
1 1/2" (47,80mm)
18
38/32,5
36,5/31
25
110
2,73 €*
Stk:

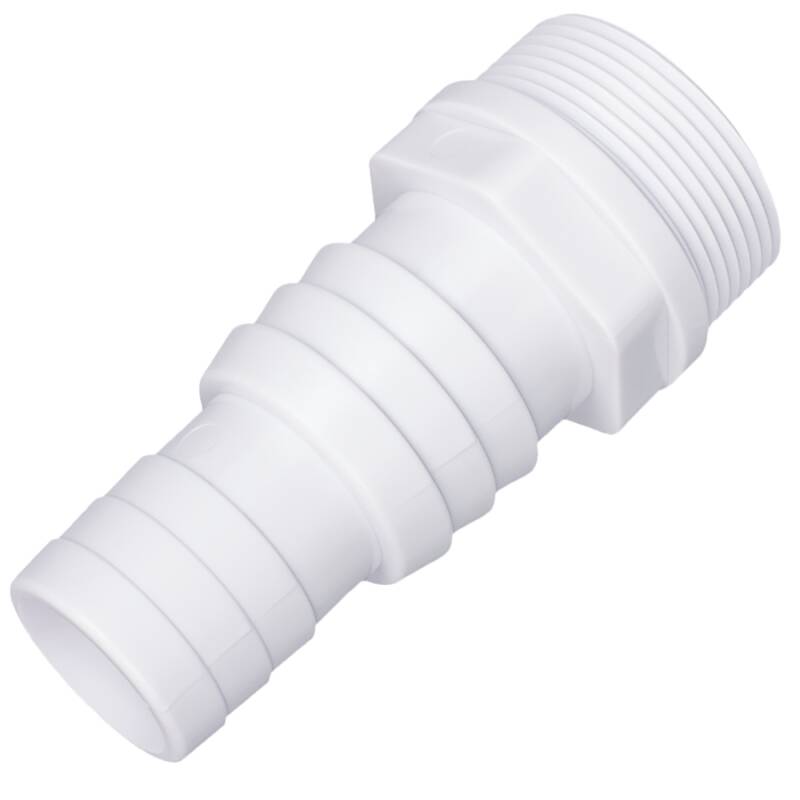

ABS Schlauchtülle mit Aussengewinde 1 1/2" x 40/32mm
NSA801.050.032
1 1/2" x 40/32mm
1 1/2" (47,81mm)
18
40/33
38/32
27
109
1,70 €*
Stk:

inkl. 19% USt. , zzgl. Versand

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Sie gelten nicht als zugesicherte Eigenschaften oder als Beschaffenheits- oder Haltbarkeitsgarantien. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

Beschreibung

PVC-U Schlauchtülle mit Aussengewinde

Anschluss:
Aussengewinde x Tülle
Gewinde:
BSP Rohrgewinde G, nicht selbstdichtend, Abdichtung mit Teflonband o.ä.
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 10 bar bei 20°C Medium Wasser
Material:
PVC-U
Farbe:
Grau
Einsatzbereich:
Pikto
Tipp: PVC-U ist ein harter Kunststoff und die Tüllen haben eine ausgeprägte Rippenstruktur, was ideal für den Halt des Schlauches ist. Setzen Sie Ihre Schlauchschelle über den Schlauch direkt hinter eine Rippe. Bei spiralverstärktem Schlauch schieben Sie den Schlauch soweit auf, dass Sie einerseits die Rippenstruktur der Tülle beachten und ebenso die Schelle zwischen den Spiralen ansetzen können. Bei kleineren Durchmessers bewähren sich hier eher zwei schmale Schellen als eine breite Schelle.
Die maßgebliche Durchflussgröße bei einer Schlauchtülle ist in der Regel das Innenmaß der Tülle. Dieser Wert ist unter DN angegeben.
DOWNLOADRoHS Bestätigung HTC

DOWNLOAD Kleben von PVC-U Rohren und -Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD abdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings

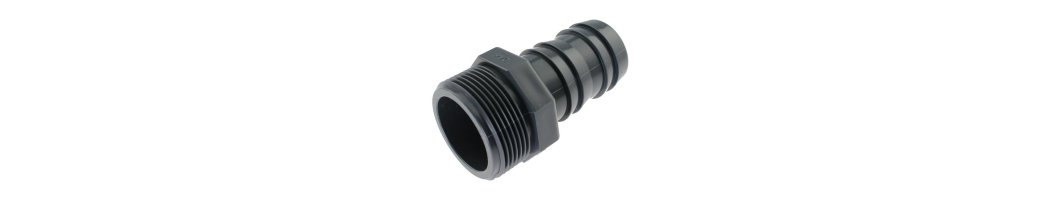

PVC-U Schlauchtülle mit Aussengewinde

Der gängige Gewindetyp in der Sanitärbranche ist das BSP G Gewinde (Whitworth-Rohrgewinde). Somit sind theoretisch alle PVC-U Gewindefittings mit Gewindefittings aus anderen Materialien wie Messing, Edelstahl oder Polypropylen (PP) kompatibel.
Gewinde dieses Typs sind nicht selbstdichtend und benötigen ein geeignetes Gewindedichtmaterial wie z.B. Teflonband.

Was ist ein Zoll in der Sanitärbranche: das Kreuz mit dem Zoll - oder warum 1" eben keine 25,4mm sind

Teflonband, Dichtfaden, Hanf und Dichtpaste: Gewindedichtmaterial

Verwenden Sie kein quellendes Dichtmaterial: abdichten und verbinden von Kunststoffgewinden

PVC-U Schlauchtüllen mit Aussengewinde sind für die verschiedensten Einsatzzwecke in der Bewässerungstechnik, der Abwassertechnik, dem Pool-, Teich- und Schwimmbadbau geeignet. In Verbindung mit der sehr guten Beständigkeit gegnüber Chlor, Salzwasser und Säuren können PVC-U Schlauchtüllen mit Aussengewinde bis zu 10 bar Arbeitsdruck bei 20°C Medium Wasser ebenso in der chemischen und der Prozessindustrie eingesetzt werden.

Medien

AF0802.016.016

3/8" x 16mm .STEP-File

AF0802.020.020

1/2" x 20mm .STEP-File

AF0802.025.025

3/4" x 25mm .STEP-File

AF0802.032.032

1" x 32mm .STEP-File

AF0802.040.040

1 1/4" x 40mm .STEP-File

AF0802.050.050

1 1/2" x 50mm .STEP-File
